一种用于生活的空气质量监测装置的制作方法

了解空气质量是提升生活品质监测的重要方面 #生活乐趣# #生活质量# #生活品质# #生活品质监测#

1.本实用新型涉及空气质量监测技术领域，特别是涉及一种用于生活的空气质量监测装置。

背景技术：

2.空气质量是依据空气中污染物浓度的高低来判断的，其好坏反映了空气污染程度。空气污染是一个复杂的现象，在特定时间和地点空气污染物浓度受到许多因素影响。城市的发展密度、地形地貌和气象等也是影响空气质量的重要因素。
3.在生活中有些人的家中会安装空气质量监测装置来对家中的空气质量进行监测处理，传统的空气质量监测装置在家中进行安装时通常是直接通过在墙面上进行打孔进行安装处理，这样一方面会对墙体进行损坏，另一方面打孔安装比较麻烦，而且不便于进行拆卸，为此，我们提出了一种用于生活的空气质量监测装置。

技术实现要素：

4.本实用新型提供了一种用于生活的空气质量监测装置，解决了现有技术中传统的空气质量监测装置在家中进行安装时通常是直接通过在墙面上进行打孔进行安装处理，这样一方面会对墙体进行损坏，另一方面打孔安装比较麻烦，而且不便于进行拆卸的技术问题。
5.本实用新型解决上述技术问题的方案如下：包括监测装置主体、安装框和安装板，所述安装板内部固定连接了通气管二，通气管二两侧均固定连接了与通气管二内部连通并与安装板内部固定连接的通气管一，所述安装板后表面两端均固定连接了两个均通过连接管与通气管一内部连通的强力吸盘，所述监测装置主体内部固定连接了真空泵，真空泵抽气端固定连接了与通气管二内部固定连通的连通管，所述监测装置主体上端表面固定连接了总控制器，所述安装板左侧表面固定连接了带有阀门的泄压管，泄压管与安装板内部左端固定连接的通气管一内部连通。
6.在上述技术方案的基础上，本实用新型还可以做如下改进。
7.进一步，所述安装板与监测装置主体之间固定连接，所述安装框与监测装置主体之间固定连接。
8.进一步，所述安装框与监测装置主体内部连通，所述监测装置主体右侧表面固定连接了散热网。
9.进一步，所述安装框左侧表面固定连接了通气网，所述监测装置主体上端表面固定连接了监测仪本体。
10.进一步，所述安装框内部设置了通过安装杆与安装框内部上下两端固定连接的电机，电机输出端通过旋转轴固定连接了散热叶。
11.进一步，所述监测装置主体前端表面固定连接了监测显示屏。
12.进一步，所述监测装置主体内部后端表面固定连接了电路主板，电路主板一端设
置了与监测装置主体内部后端固定连接的总电源。
13.本实用新型的有益效果是：本实用新型提供了一种用于生活的空气质量监测装置，具有以下优点：
14.1、通过设置的安装板、强力吸盘、通气管一、通气管二、真空泵、连通管和泄压管之间的配合作用，可以在对监测装置主体进行安装时不需要在墙上进行打孔就可以进行安装处理，而且安装和拆卸比较便捷，避免了对墙体造成损伤；
15.2、通过设置的电机、散热叶、通气网和散热网之间的配合效果，可以对监测装置主体内部的发热元件进行散热处理，避免内部热量堆积，进而影响到监测装置主体的使用。
16.上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
附图说明
17.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

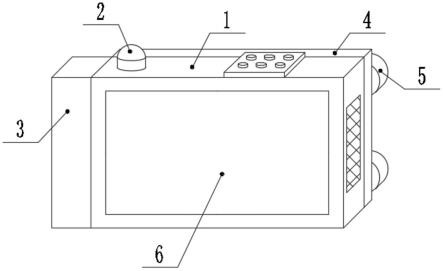

18.图1为本实用新型一实施例提供的一种用于生活的空气质量监测装置的结构示意图；
19.图2为图1提供的一种用于生活的空气质量监测装置中安装框的内部结构正视图；
20.图3为本实用新型中一种用于生活的空气质量监测装置中安装板的正视剖视示意图；
21.图4为图1提供的一种用于生活的空气质量监测装置中安装板和监测装置主体的结构俯视剖视示意图。
22.附图中，各标号所代表的部件列表如下：
23.1、监测装置主体；2、监测仪本体；3、安装框；4、安装板；5、强力吸盘；6、监测显示屏；7、电机；8、散热叶；9、通气管一；10、通气管二；11、真空泵；12、连通管；13、电路主板；14、总电源；15、通气网；16、泄压管。
具体实施方式
24.以下结合附图1-4对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。在下列段落中参照附图以举例方式更具体地描述本实用新型。根据下面说明和权利要求书，本实用新型的优点和特征将更清楚。需说明的是，附图均采用非常简化的形式且均使用非精准的比例，仅用以方便、明晰地辅助说明本实用新型实施例的目的。
25.需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
26.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
27.如图1-4所示，本实用新型提供了一种用于生活的空气质量监测装置，包括监测装置主体1、安装框3和安装板4，所述安装板4内部固定连接了通气管二10，通气管二10两侧均固定连接了与通气管二10内部连通并与安装板4内部固定连接的通气管一9，所述安装板4后表面两端均固定连接了两个均通过连接管与通气管一9内部连通的强力吸盘5，所述监测装置主体1内部固定连接了真空泵11，真空泵11抽气端固定连接了与通气管二10内部固定连通的连通管12，所述监测装置主体1上端表面固定连接了总控制器，所述安装板4左侧表面固定连接了带有阀门的泄压管16，泄压管16与安装板4内部左端固定连接的通气管一9内部连通。
28.优选的，所述安装板4与监测装置主体1之间固定连接，所述安装框3与监测装置主体1之间固定连接。
29.优选的，所述安装框3与监测装置主体1内部连通，所述监测装置主体1右侧表面固定连接了散热网，散热网便于使监测装置主体1内部的热量进行排出散热处理。
30.优选的，所述安装框3左侧表面固定连接了通气网15，所述监测装置主体1上端表面固定连接了监测仪本体2，监测仪本体2可以对空气质量进行监测处理。
31.优选的，所述安装框3内部设置了通过安装杆与安装框3内部上下两端固定连接的电机7，电机7输出端通过旋转轴固定连接了散热叶8，散热叶8可以对监测装置主体1内部的发热元件进行散热处理。
32.优选的，所述监测装置主体1前端表面固定连接了监测显示屏6，监测显示屏6可以对监测仪本体2监测的空气质量数据进行显示处理。
33.优选的，所述监测装置主体1内部后端表面固定连接了电路主板13，电路主板13一端设置了与监测装置主体1内部后端固定连接的总电源14，总电源14可以为整个装置的用电结构进行供电处理。
34.本实用新型的具体工作原理及使用方法为：
35.本实用新型提供了一种用于生活的空气质量监测装置，使用时，把整个装置通过强力吸盘5与墙体表面进行下压贴合处理，然后通过总控制器控制真空泵11进行启动，真空泵11通过连通管12向通气管二10内部进行抽气处理，然后通过通气管一9的作用对强力吸盘5内部进行抽气处理，从而使强力吸盘5与墙体表面进行压缩处理，从而增强了强力吸盘5与墙体表面的固定吸附力，真空泵11运行到一定程度后停止，从而可以使整个装置与墙体表面进行很好的固定安装处理，不需要对墙体表面进行打孔处理，避免了对墙体表面进行损伤，通过泄压管16可以使强力吸盘5内部进行泄压处理，从而便于对整个装置进行拆卸处理，通过启动电机7可以带动散热叶8进行旋转，从而对监测装置主体1内部进行散热处理，然后热量通过散热网排出，避免监测装置主体1内部热量堆积，进而对监测装置主体1的使用造成影响。
36.以上所述，仅为本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制；凡本行业的普通技术人员均可按说明书附图所示和以上所述而顺畅地实施本实用
新型；但是,凡熟悉本专业的技术人员在不脱离本实用新型技术方案范围内，利用以上所揭示的技术内容而做出的些许更动、修饰与演变的等同变化，均为本实用新型的等效实施例；同时,凡依据本实用新型的实质技术对以上实施例所作的任何等同变化的更动、修饰与演变等，均仍属于本实用新型的技术方案的保护范围之内。
