本发明涉及家箱体结构技术领域，尤其涉及的是一种集侧开门和抽拉门一体的结构、冰箱及柜子。

背景技术：

目前，应用于冰箱、冷柜、酒柜等家电，或是衣柜、鞋柜等家具中，常用的门体多为一整体结构。例如，当冰箱（无论是单门还是对开门）的门体均采用侧开的方式，无抽拉门。使用侧开式的门体具有以下缺陷：1）使用上大开大合，门开合动作对空间需求较大；2）无人性化使用方式，如快拿快取；3）频繁开门，冷量流失，湿气交换过大易结霜等。

因此，现有技术还有待于改进和发展。

技术实现要素：

鉴于上述现有技术的不足，本发明的目的在于提供一种集侧开门和抽拉门一体的结构、冰箱及柜子，旨在解决现有技术中冰箱等家电均采用侧开式的门体，无抽拉门，使得门开合动作对空间需求较大，而且频繁开门导致冷量流失及易结霜的问题。

本发明的技术方案如下：

一种集侧开门和抽拉门一体的结构，其中，包括箱体，及一端固定在箱体上并可绕箱体旋转的门体，所述箱体内设置有容纳箱机构；所述门体上设置有门体开口，所述门体开口上固定设置有外门机构；所述外门机构内设置有用于在脱离与外门机构的卡合时、将正对所述门体开口的容纳箱机构拉动的内门机构。

所述集侧开门和抽拉门一体的结构，其中，所述门体具体包括：

门壳；

固定设置在所述门壳顶端的上端盖；

固定设置在所述门壳下端的下端盖；

卡合固定所述上端盖、下端盖及门壳形成的腔体上的外门门胆；

设置在所述门壳上的门体开口。

所述集侧开门和抽拉门一体的结构，其中，所述外门机构具体包括：

固定设置在所述门体开口上用于容纳内门机构的预埋盒；

卡合固定在所述预埋盒上的预埋盒盖；

所述预埋盒的左右侧面或上下端面均设置有锁孔；

固定设置在所述预埋盒前端面的磁感应器。

所述集侧开门和抽拉门一体的结构，其中，所述内门机构具体包括：

内门门壳，所述内门门壳可被容纳于所述预埋盒中；

卡合固定在所述内门门壳上的内门磁性门封，所述内门磁性门封可与磁感应器磁性吸附接触；

固定设置在所述内门磁性门封外表面上的空心支架；

固定设置在所述空心支架的左端面上的左挂架；

固定设置在所述空心支架的右端面上的右挂架；

卡合固定在所述空心支架内的门搁架；

固定设置在所述内门门壳、且位于所述内门门壳与内门磁性门封之间的内门门锁，所述内门门锁的锁芯在内门门锁处于上锁状态时容纳于所述预埋盒上的锁孔中；

固定设置在所述内门门壳外表面上用于驱动内门门锁上锁或解锁的门锁驱动装置。

所述集侧开门和抽拉门一体的结构，其中，所述门锁驱动装置为旋转把手，所述旋转把手在旋转时可驱动内门门锁的锁芯运动。

所述集侧开门和抽拉门一体的结构，其中，所述门锁驱动装置包括上锁按钮、解锁按钮及驱动马达；当检测到所述上锁按钮被按下时，则通过驱动马达驱动锁芯运动直至容纳于锁孔中；当检测到所述解锁按钮被按下时，则通过驱动马达驱动锁芯运动至离开锁孔。

所述集侧开门和抽拉门一体的结构，其中，所述门锁驱动装置包括上锁按钮、生物特征识别模块及驱动马达；当生物特征识别模块采集的用户身份信息通过验证时，则通过驱动马达驱动锁芯运动至离开锁孔；当检测到所述上锁按钮被按下时，则通过驱动马达驱动锁芯运动直至容纳于锁孔中。

所述集侧开门和抽拉门一体的结构，其中，所述容纳箱机构具体包括：

容纳箱支撑架；

卡合固定在所述容纳箱支撑架内的容纳箱；

固定设置在所述容纳箱支撑架左端面的左侧电子锁，所述左侧电子锁在内门磁性门封与磁感应器之间的间距超过或等于指定距离阈值时，则上锁锁住左挂架；

固定设置在所述容纳箱支撑架右端面的右侧电子锁，所述右侧电子锁在内门磁性门封与磁感应器之间的间距超过或等于所述指定距离阈值时，则上锁锁住右挂架。

一种冰箱，其中，包括所述的集侧开门和抽拉门一体的结构。

一种柜子，其中，包括所述的集侧开门和抽拉门一体的结构。

有益效果：本发明在门体上设置有至少一个门体开口，并在门体开口上固定设置外门机构，及在外门机构内卡合内门机构。当需抽动式开门时，只需抽出内门机构并带动箱体内与内门机构连接的容纳箱机构运动，即可实现快速抽出容纳箱机构；当需侧开门时，无需抽出内门机构，只需旋转门体即可。本发明将侧开门和抽拉门集成一体，侧开和抽拉两个动作各有控制且互不影响，并可流畅使用。

附图说明

图1为本发明所述集侧开门和抽拉门一体的结构较佳实施例中侧开门状态的结构示意图；

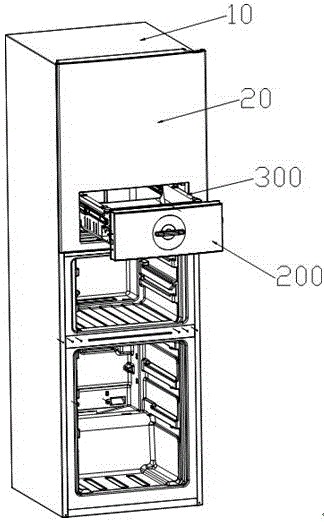

图2为本发明所述集侧开门和抽拉门一体的结构较佳实施例中抽拉门状态的结构示意图；

图3为本发明所述集侧开门和抽拉门一体的结构较佳实施例中外门机构及门体的爆炸示意图；

图4a为本发明所述集侧开门和抽拉门一体的结构较佳实施例中内门机构的爆炸示意图；

图4b为本发明所述集侧开门和抽拉门一体的结构较佳实施例中内门机构的结构示意图；

图5a为本发明所述集侧开门和抽拉门一体的结构较佳实施例中门体为闭合状态时的剖视图；

图5b为本发明所述集侧开门和抽拉门一体的结构较佳实施例中内门机构为抽出状态时的侧视图；

图6为本发明所述集侧开门和抽拉门一体的结构较佳实施例中容纳箱机构的爆炸示意图。

具体实施方式

本发明提供一种集侧开门和抽拉门一体的结构、冰箱及柜子，为使本发明的目的、技术方案及效果更加清楚、明确，以下对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

请同时参见图1-图3，其中图1为本发明所述集侧开门和抽拉门一体的结构较佳实施例中侧开门状态的结构示意图；图2为本发明所述集侧开门和抽拉门一体的结构较佳实施例中抽拉门状态的结构示意图；图3为本发明所述集侧开门和抽拉门一体的结构较佳实施例中外门机构及门体的爆炸示意图。如图1-图3所示，所述集侧开门和抽拉门一体的结构，包括箱体10，及一端固定在箱体10上并可绕箱体10旋转的门体20，所述箱体10内设置有容纳箱机构300；所述门体20上设置有门体开口21，所述门体开口21上固定设置有外门机构100；所述外门机构100内设置有用于在脱离与外门机构100的卡合时、将正对所述门体开口21的容纳箱机构300拉动的内门机构200。

本发明的实施例中，所述箱体10内设置有至少一个容纳箱机构300，且在门体20上设置与容纳箱机构300个数相同的门体开口21，每一门体开口21均正对唯一一个容纳箱机构300，也即门体开口21与容纳箱机构300有一一对应的关系。当需抽动式开门时，只需抽出内门机构200并带动箱体10内与内门机构200连接的容纳箱机构300运动，即可实现快速抽出容纳箱机构300；当需侧开门时，无需抽出内门机构200，只需旋转门体20即可。

优选的，请参考图3，作为本发明所述集侧开门和抽拉门一体的结构的较佳实施例，所述门体20具体包括：

门壳22；

固定设置在所述门壳22顶端的上端盖23；

固定设置在所述门壳22下端的下端盖24；

卡合固定所述上端盖23、下端盖24及门壳22形成的腔体上的外门门胆25；

设置在所述门壳上的门体开口21。

显然，在本发明的实施例中，所述门体20与现有技术中的门体不同之处在于，所述门体20上设置有至少一个门体开口21，这也是为了设置抽动门结构而预留。

优选的，请参考图3，作为本发明所述集侧开门和抽拉门一体的结构的较佳实施例，所述外门机构100具体包括：

固定设置在所述门体开口21上用于容纳内门机构的预埋盒110；

卡合固定在所述预埋盒110上的预埋盒盖120；

所述预埋盒110的左右侧面或上下端面均设置有锁孔130；

固定设置在所述预埋盒110前端面的磁感应器140。

本实施例中，将所述预埋盒110固定设置在门体开口21，其作用是为了卡合需设置的内门机构200。且所述预埋盒110前端面上的磁感应器140，可与内门机构200磁性吸附。例如，当磁感应器140与内门机构200之间的距离始终小于所述距离阈值（如1-5mm）时，则说明磁感应器140与内门机构200此时因吸附而结合成一体，表明此时用户未采用抽动式的方式来打开门体20，而是用侧开式的方式来打开门体20，此时开门的方式与现有技术中的侧开式开门完全相同。当磁感应器140与内门机构200之间的距离大于或等于所述距离阈值时，则说明用户已先控制锁孔130中容纳的锁芯离开锁孔130，同时通过拉力拉动内门机构200，此时内门机构200需带动容纳箱机构300一起运动，实现开抽屉一样的抽动式开门。

具体实施时，所述预埋盒110的左右侧面或上下端面均设置有导向轮150，所述门体开口21的对应位置处设置有导向轮凹槽，这样方便将预埋盒110卡合至外门门胆25上。

优选的，请参考图4a和图4b，作为本发明所述集侧开门和抽拉门一体的结构的较佳实施例，所述内门机构200具体包括：

内门门壳210，所述内门门壳可被容纳于所述预埋盒110中；

卡合固定在所述内门门壳210上的内门磁性门封220，所述内门磁性门封220可与磁感应器140磁性吸附接触；

固定设置在所述内门磁性门封220外表面上的空心支架230；

固定设置在所述空心支架的左端面上的左挂架241；

固定设置在所述空心支架的右端面上的右挂架（因视角问题，在图4a和图4b中均未展现出来）；

卡合固定在所述空心支架230内的门搁架250；

固定设置在所述内门门壳210、且位于所述内门门壳210与内门磁性门封220之间的内门门锁260，所述内门门锁260的锁芯261在内门门锁260处于上锁状态时容纳于所述预埋盒110上的锁孔130中；

固定设置在所述内门门壳外表面上用于驱动内门门锁上锁或解锁的门锁驱动装置（由于门锁驱动装置在具体实施时有多种实施方式，故在图4a与图4b中未进行标注）。

其中，设置所述左挂架241及右挂架，是为了确保在磁感应器140与内门机构200之间的距离大于或等于所述距离阈值时，挂上容纳箱机构300，并带动容纳箱机构300一起运动。同时，所述门搁架250上可放置待收纳的物品，这样有效的利用了空心支架230的内部空间。

优选的，如图4a和图4b所示，作为本发明所述门锁驱动装置的第一具体实施例，所述门锁驱动装置为旋转把手270，所述旋转把手270在旋转时可驱动内门门锁260的锁芯运动。也即当朝一个方向转动（如顺时针方向）转动所述旋转把手270时，与旋转把手270连接的凸轴带动锁芯连杆，从而驱动锁芯261运动至容纳于锁孔130中，直至达到锁死状态；当朝另一个方向（如逆时针方向）转动所述旋转把手270时，与旋转把手270连接的凸轴带动锁芯连杆，从而驱动锁芯261运动至远离锁孔130，直至达到开锁状态。

优选的，作为本发明所述门锁驱动装置的第二具体实施例，所述门锁驱动装置包括上锁按钮、解锁按钮及驱动马达；当检测到所述上锁按钮被按下时，则通过驱动马达驱动锁芯运动直至容纳于锁孔中；当检测到所述解锁按钮被按下时，则通过驱动马达驱动锁芯运动至离开锁孔。

优选的，作为本发明所述门锁驱动装置的第三具体实施例，所述门锁驱动装置包括上锁按钮、生物特征识别模块及驱动马达；当生物特征识别模块采集的用户身份信息通过验证时，则通过驱动马达驱动锁芯运动至离开锁孔；当检测到所述上锁按钮被按下时，则通过驱动马达驱动锁芯运动直至容纳于锁孔中。其中，所述、生物特征识别模块为指纹识别模块、人脸识别模块、虹膜识别模块、声音识别模块、手形识别模块、掌纹识别模块或签名识别模块中的一种。

当然，所述门锁驱动装置并不局限于上述3个具体实施例，只要能实现驱动所述锁芯261运动即可。

优选的，请参考图6，作为本发明所述集侧开门和抽拉门一体的结构的较佳实施例，所述容纳箱机构300具体包括：

容纳箱支撑架310；

卡合固定在所述容纳箱支撑架内的容纳箱320；

固定设置在所述容纳箱支撑架左端面的左侧电子锁331，所述左侧电子锁331在内门磁性门封220与磁感应器140之间的间距超过或等于指定距离阈值时，则上锁锁住左挂架241；

固定设置在所述容纳箱支撑架右端面的右侧电子锁332，所述右侧电子锁332在内门磁性门封220与磁感应器140之间的间距超过或等于所述指定距离阈值时，则上锁锁住右挂架。

显然，请同时参考图5a和图5b，只要检测到内门磁性门封220与磁感应器140之间的间距超过或等于所述指定距离阈值时，则说明在抽动内门机构200，也即需要采用抽动式的方式开门。此时，需通过左侧电子锁331挂住左挂架241，同时右侧电子锁332挂住右挂架，当抽动内门机构200运动时，即可带动容纳箱机构300延箱体10内三层式组合导轨运动。同样的，只要当检测到内门磁性门封220与磁感应器140之间的间距小于所述指定距离阈值，且所述锁芯261已容纳于锁孔130中时，则左侧电子锁331放开左挂架241，同时右侧电子锁332放开右挂架，此时再采用侧开式方式打开门体20即可。

基于上述集侧开门和抽拉门一体的结构，本发明还提供了一种冰箱。所述冰箱，包括所述的集侧开门和抽拉门一体的结构。

基于上述集侧开门和抽拉门一体的结构，本发明还提供了一种柜子。所述柜子，包括所述的集侧开门和抽拉门一体的结构。具体实施时，所述柜子可以是冷柜、酒柜或保险柜等家电，也可以是复式合成柜、衣柜或鞋柜等家居。

综上所述，本发明在门体上设置有至少一个门体开口，并在门体开口上固定设置外门机构，及在外门机构内卡合内门机构。当需抽动式开门时，只需抽出内门机构并带动箱体内与内门机构连接的容纳箱机构运动，即可实现快速抽出容纳箱机构；当需侧开门时，无需抽出内门机构，只需旋转门体即可。本发明将侧开门和抽拉门集成一体，侧开和抽拉两个动作各有控制且互不影响，并可流畅使用。

应当理解的是，本发明的应用不限于上述的举例，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，所有这些改进和变换都应属于本发明所附权利要求的保护范围。
