一种生活垃圾的干湿分离装置的制作方法

厨房垃圾桶位置：保持厨房干湿分离，方便丢弃垃圾。 #生活技巧# #组织技巧# #整理小窍门#

1.本实用新型涉及垃圾干湿分离装置技术领域，具体为一种生活垃圾的干湿分离装置。

背景技术：

2.常见的垃圾干湿分离垃圾桶，主要采用常规的垃圾桶结构，将两个垃圾桶连接在一起，用于区分干湿功能，由于湿垃圾桶容易存在垃圾袋漏水情况，易造成内部积水发臭且不方便清洗的问题，所以急需要一种能够缓解上述问题的方案。

技术实现要素：

3.本实用新型的目的在于提供一种生活垃圾的干湿分离装置，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种生活垃圾的干湿分离装置，包括干湿分离垃圾桶，所述干湿分离垃圾桶包括主架和湿垃圾存放主体，所述主架与湿垃圾存放主体固定安装在一起；所述主架包括固定座、干垃圾桶和固定架，所述干垃圾桶的下端卡接安装在固定座的上端，所述固定架的下端与固定座固定连接在一起；所述湿垃圾存放主体包括螺纹套、把手、密封盖、压环、支撑杆和第二漏斗，所述螺纹套螺纹套接安装在第二漏斗的上部外端，所述把手的下端转动安装在压环的前端，所述把手的上端固定连接在密封盖的外端，所述压环压在螺纹套的上端，所述压环的后端转动安装在支撑杆的上端，所述支撑杆的下端固定连接在螺纹套的后部上端，所述第二漏斗的下部固定连接在固定架的前端。
5.优选的，所述主架还包括第一漏斗，所述第一漏斗的外端与固定架固定连接在一起，所述第二漏斗的下端固定连接在第一漏斗的内端，所述第一漏斗的下端开口与第二漏斗的下端开口空间贯通相连。
6.优选的，所述主架还包括卡槽，所述卡槽开设在固定座的上端，所述干垃圾桶通过卡槽卡接在固定座的上端。
7.优选的，所述湿垃圾存放主体还包括集水盆，所述集水盆卡接在卡槽的内端，所述集水盆的上端正对第二漏斗的下侧。
8.优选的，所述湿垃圾存放主体还包括连接杆，所述连接杆的前端固定连接在压环的后端，所述连接杆的下端转动安装在支撑杆的上端。
9.与现有技术相比，本实用新型的有益效果如下：
10.使用过程中，先将压环向上翻开，然后将垃圾袋放入到螺纹套和第二漏斗的内部，然后再将压环压在垃圾袋口外，当垃圾袋的下部剩余过多时，将螺纹套沿第二漏斗外壁向上旋拧，增加螺纹套和第二漏斗之间的距离，从而提高了垃圾袋与湿垃圾存放主体的匹配度，当垃圾袋存在漏水情况时，利用第二漏斗将水导出，从而达到避免第二漏斗内部残余大量有机污水发臭的问题；当第二漏斗内部的垃圾袋漏水后，水通过第二漏斗和第一漏斗排
入到集水盆内部，当集水盆内部存在积水时，将湿垃圾存放主体内垃圾袋取下丢弃后，向螺纹套和第二漏斗内部倒入清水，利用清水冲刷螺纹套和第二漏斗，利用集水盆收集污水，最后将集水盆内污水倒出即可，从而方便了湿垃圾存放主体的清洗工作。
附图说明

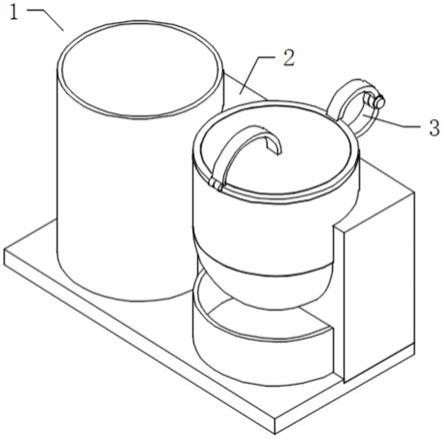

11.图1为本实用新型的主体结构示意图；
12.图2为本实用新型的主架结构示意图；
13.图3为本实用新型的湿垃圾存放主体结构示意图。
14.图中：1、干湿分离垃圾桶；2、主架；3、湿垃圾存放主体；4、固定座；5、干垃圾桶；6、固定架；7、第一漏斗；8、卡槽；9、集水盆；10、螺纹套；11、把手；12、密封盖；13、压环；14、连接杆；15、支撑杆；16、第二漏斗。
具体实施方式
15.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
16.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
17.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
18.请参阅图1
‑
3，本实用新型提供的一种实施例：一种生活垃圾的干湿分离装置，包括干湿分离垃圾桶1，干湿分离垃圾桶1包括主架2和湿垃圾存放主体3，主架2与湿垃圾存放主体3固定安装在一起；主架2包括固定座4、干垃圾桶5和固定架6，干垃圾桶5的下端卡接安装在固定座4的上端，固定架6的下端与固定座4固定连接在一起；湿垃圾存放主体3包括螺纹套10、把手11、密封盖12、压环13、支撑杆15和第二漏斗16，螺纹套10螺纹套接安装在第二漏斗16的上部外端，把手11的下端转动安装在压环13的前端，把手11的上端固定连接在密封盖12的外端，压环13压在螺纹套10的上端，压环13的后端转动安装在支撑杆15的上端，支撑杆15的下端固定连接在螺纹套10的后部上端，第二漏斗16的下部固定连接在固定架6的前端；使用过程中，先将压环13向上翻开，然后将垃圾袋放入到螺纹套10和第二漏斗16的内部，然后再将压环13压在垃圾袋口外，当垃圾袋的下部剩余过多时，将螺纹套10沿第二漏斗16外壁向上旋拧，增加螺纹套10和第二漏斗16之间的距离，从而提高了垃圾袋与湿垃圾存放主体3的匹配度，当垃圾袋存在漏水情况时，利用第二漏斗16将水导出，从而达到避免第二漏斗16内部残余大量有机污水发臭的问题。
19.主架2还包括第一漏斗7，第一漏斗7的外端与固定架6固定连接在一起，第二漏斗
16的下端固定连接在第一漏斗7的内端，第一漏斗7的下端开口与第二漏斗16的下端开口空间贯通相连。
20.主架2还包括卡槽8，卡槽8开设在固定座4的上端，干垃圾桶5通过卡槽8卡接在固定座4的上端。
21.湿垃圾存放主体3还包括集水盆9，集水盆9卡接在卡槽8的内端，集水盆9的上端正对第二漏斗16的下侧；当第二漏斗16内部的垃圾袋漏水后，水通过第二漏斗16和第一漏斗7排入到集水盆9内部，当集水盆9内部存在积水时，将湿垃圾存放主体3内垃圾袋取下丢弃后，向螺纹套10和第二漏斗16内部倒入清水，利用清水冲刷螺纹套10和第二漏斗16，利用集水盆9收集污水，最后将集水盆9内污水倒出即可，从而方便了湿垃圾存放主体3的清洗工作。
22.湿垃圾存放主体3还包括连接杆14，连接杆14的前端固定连接在压环13的后端，连接杆14的下端转动安装在支撑杆15的上端。
23.工作原理：使用过程中，先将压环13向上翻开，然后将垃圾袋放入到螺纹套10和第二漏斗16的内部，然后再将压环13压在垃圾袋口外，当垃圾袋的下部剩余过多时，将螺纹套10沿第二漏斗16外壁向上旋拧，增加螺纹套10和第二漏斗16之间的距离，从而提高了垃圾袋与湿垃圾存放主体3的匹配度，当垃圾袋存在漏水情况时，利用第二漏斗16将水导出，从而达到避免第二漏斗16内部残余大量有机污水发臭的问题；当第二漏斗16内部的垃圾袋漏水后，水通过第二漏斗16和第一漏斗7排入到集水盆9内部，当集水盆9内部存在积水时，将湿垃圾存放主体3内垃圾袋取下丢弃后，向螺纹套10和第二漏斗16内部倒入清水，利用清水冲刷螺纹套10和第二漏斗16，利用集水盆9收集污水，最后将集水盆9内污水倒出即可，从而方便了湿垃圾存放主体3的清洗工作。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
