本实用新型涉及冰箱内部结构支架，特别涉及双开门冰箱支架。

背景技术：

冰箱是保持恒定低温的一种制冷设备，也是一种使食物或其他物品保持恒定低温冷态的民用产品。箱体内有压缩机、制冰机用以结冰的柜或箱，带有制冷装置的储藏箱。

双开门冰箱通常也成为对开门冰箱，对开门冰箱容量大，功能多，外观更漂亮。传统的双开门冰箱内部通常需要加入支架对其进行支撑，现有的双开门冰箱支架通常只是单独的支杆并与冰箱壳体焊接起到支撑作用，这种结构不够牢固且与冰箱的连接和拆卸都较为麻烦。

技术实现要素：

本实用新型解决的技术问题是提供一种与冰箱连接更加方便的双开门冰箱支架。

本实用新型解决其技术问题所采用的技术方案是：双开门冰箱支架，包括支杆和支脚，支脚与支杆底部固连，所述支杆的横截面为一个带有凸部的矩形边框，所述凸部一边为矩形边框一边的延长边，凸部另一边与该延长边平行且长度相等，所述凸部的端部为弧形边，所述弧形边的两端分别与两平行边相连，所述支脚为L型的金属板，所述支脚的水平部与支杆上凸部相邻且距离凸部距离较远的一边固连，所述支杆通过滚压一体成型，滚压截止处位于所述支杆上的凸部的端部或所述支杆上与支脚连接的相对一侧或所述支杆上凸部的相对一侧中的任一处，所述滚压截止处形成槽体，所述槽体与冰箱连接。

本申请通过将支杆采用滚压一体成型，滚压截止处在支杆上形成槽体，通过槽体与冰箱壳体连接使得本申请在与冰箱固连时不会晃动，支杆的截面设置为边框结构，使得支杆内部可放置冰箱线路，且本申请设置有L型的支脚使得本申请稳定性更好，在支杆上设置凸部可以使得支杆的强度更高，进一步的增强了支架的稳定性。

进一步的是：所述支杆上的凸部的端部设置有槽体，所述槽体用于与冰箱连接。

进一步的是：所述支杆上与支脚连接的相对一侧设置有槽体，所述槽体用于与冰箱连接。

进一步的是：所述支杆上凸部的相对一侧设置有槽体，所述槽体用于与冰箱连接。

进一步的是：所述支脚水平部上与竖直部相邻的一侧或两侧设置有金属挡板。

本实用新型的有益效果是：本申请通过将支脚与冰箱壳体固连，将支杆采用滚压一体成型，滚压的封口处在支杆上形成槽体，通过槽体与冰箱壳体卡合可保证支架不晃动，且支杆的截面设置为边框结构使得支杆内可放入冰箱线路，节省空间，且本申请设支脚设置为L型使得本申请稳定性更好。此外在支脚水平部的两边设置有金属挡板，使得支脚的强度更高不易变形，支脚也更加稳定。

附图说明

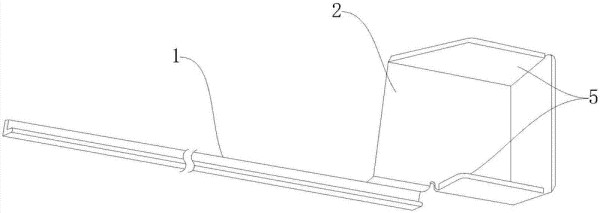

图1为本申请的立体示意图。

图2为支杆横截面的第一种实施例。

图3为支杆横截面的第二种实施例。

图4为支杆横截面的第三种实施例。

图中标记为：支杆1、支脚2、凸部3、延长边31、弧形边32、槽体4、金属挡板5。

具体实施方式

下面结合附图和具体实施方式对本实用新型进一步说明。

如图1至图4所示，双开门冰箱支架，包括支杆1和支脚2，所述支杆1的横截面为一个带有凸部3的矩形边框，所述凸部3一边为矩形边框一边的延长边31，凸部3另一边与该延长边31平行且长度相等，所述凸部3的端部为弧形边32，该弧形边32两端分别与凸部3 的两平行边相连，所述支脚2为L型的金属板，所述支脚2包括水平部和竖直部，其中所述支脚2的水平部通过若干螺栓与支杆1上的一边固连，该用于与支脚2固连的一边为支杆1 上矩形边框上远离延长边31的一边，此外，支脚2还通过螺丝与冰箱壳体固连，所述支杆1 通过滚压一体成型，其中滚压加工时的滚压截止处有三种实施方式，第一种实施方式中，滚压截止处位于所述支杆1上的凸部3的端部，第二种实施方式中，滚压截止处位于所述支杆 1上与支脚2连接的相对一侧，即设置有延长边31的一侧，第三种实施方式中，滚压截止处位于所述支杆1上凸部3的相对一侧，所述滚压截止处形成槽体4与冰箱的壳体卡合连接从而可以保持支架不会晃动，此外，在支脚2水平部的一侧或两侧通过焊接固定有金属板，通过固定金属板使得支脚2的强度加强，从而可有效的加强支脚2的稳定性能。

本申请通过将支脚2与冰箱壳体固连，支杆1采用滚压一体成型，滚压时的滚压截止处在支杆1上形成槽体4，通过槽体4与冰箱壳体卡合可保证支架不晃动，且支杆1的截面设置为边框结构使得支杆1内可放入冰箱线路，节省空间，且本申请设支脚2设置为L型使得本申请稳定性更好。此外在支脚2水平部的两边设置有金属挡板5，使得支脚2的强度更高不易变形，支脚也更加稳定。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
