衣物除皱装置及包括该衣物除皱装置的衣物护理设备的制作方法

购买除皱套装，包括蒸汽熨斗、衣物护理液和除皱喷雾，一步到位。 #生活技巧# #衣物护理建议# #衣物除皱神器#

本发明涉及衣物处理设备，具体提供一种衣物除皱装置及包括该衣物除皱装置的衣物护理设备。

背景技术：

1、近年来，随着科技的发展和人们生活水平的提高，衣物护理设备的种类不断推陈出新，其功能和用途也更加丰富，从而能够满足用户日益多样化的使用需求。

2、例如，现在的多数家庭中，衣物的洗涤频率较高且数量较大，其中不乏很多高档衣物，在每次洗涤后都需要耗费大量的时间精力来对衣物进行熨烫除皱，而自带除皱功能的衣物护理设备则很好地解决了这个问题，其能够快速地对衣物进行除皱，节省了用户的时间和精力，提高了除皱效率。

3、然而，现有的衣物除皱装置的结构复杂、功能单一，无法根据衣物的种类和材质进行适应性地调节，导致除皱效果不佳。

4、因此，本领域需要一种新的技术方案来解决上述问题。

技术实现思路

1、本发明旨在解决上述技术问题，即，解决现有的衣物除皱装置结构复杂、功能单一，无法根据衣物的种类和材质进行适应性地调节，导致除皱效果不佳的技术问题。

2、在第一方面，本发明提供一种衣物除皱装置，所述衣物除皱装置包括固定架以及安装在所述固定架上的衣夹、驱动电机和两个偏心旋转构件，所述衣夹能够夹紧衣物的下摆，以将所述衣物除皱装置悬挂在衣物的下方，两个所述偏心旋转构件分别与所述驱动电机两端的输出轴固定连接，并能够在所述驱动电机的驱动下偏心旋转，以带动所述驱动电机和所述固定架振动，进而对挂起的衣物进行拉伸和抖动，两个所述偏心旋转构件沿周向的相对位置可调，以改变两个所述偏心旋转构件的重心分布，进而能够调节所述衣物除皱装置的振动频率和振动幅度。

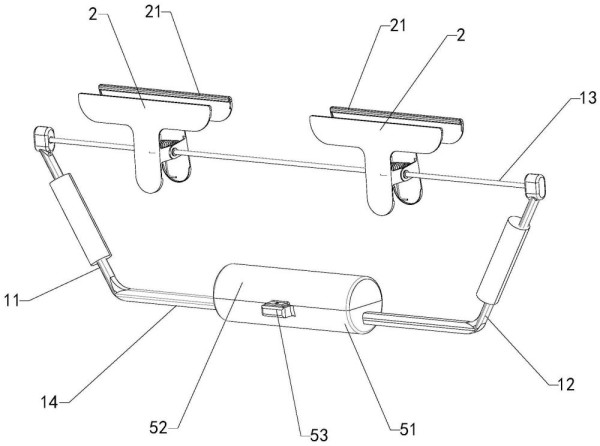

3、在上述衣物除皱装置的优选技术方案中，所述固定架包括连接轴、第一连杆、第二连杆和安装臂，所述连接轴的两端分别与所述第一连杆的第一端和所述第二连杆的第一端连接，所述安装臂的两端分别与所述第一连杆的第二端和所述第二连杆的第二端连接，所述衣夹安装在所述连接轴上并与所述连接轴枢转连接，所述驱动电机固定在所述安装臂上。

4、在上述衣物除皱装置的优选技术方案中，所述第一连杆和所述第二连杆均设置为伸缩杆，以调节所述第一连杆和所述第二连杆的长度。

5、在上述衣物除皱装置的优选技术方案中，所述衣夹设置为多个，且多个所述衣夹均与所述连接轴滑动连接。

6、在上述衣物除皱装置的优选技术方案中，所述衣物除皱装置还包括安装壳体，所述安装壳体固定在所述安装臂上，所述驱动电机固定在所述安装壳体内。

7、在上述衣物除皱装置的优选技术方案中，所述安装壳体包括第一壳体、第二壳体和锁止机构，所述第一壳体固定在所述安装臂上，所述第二壳体盖合在所述第一壳体上以将所述驱动电机固定在所述安装壳体内，所述锁止机构设置在所述第一壳体与所述第二壳体之间，以将所述第二壳体锁定至所述第一壳体上。

8、在上述衣物除皱装置的优选技术方案中，所述驱动电机的输出轴上设置有第一限位结构，所述偏心旋转构件的安装孔内设置有第二限位结构，所述第一限位结构与所述第二限位结构锁定配合能够对所述偏心旋转构件进行限位。

9、在上述衣物除皱装置的优选技术方案中，所述衣夹的夹板内侧均设置有柔性构件。

10、在上述衣物除皱装置的优选技术方案中，所述偏心旋转构件设置为多种不同质量的金属块，以调节所述衣物除皱装置的抖动力度。

11、在第二方面，本发明还提供一种衣物护理设备，所述衣物护理设备包括撑衣构件以及上述的除皱装置，所述撑衣构件固定在所述衣物护理设备的内腔中，能够悬挂和展开衣物，所述衣物除皱装置能够与所述撑衣构件配合对衣物进行拉伸和抖动。

12、在采用上述技术方案的情况下，本发明的衣物除皱装置包括固定架以及安装在固定架上的衣夹、驱动电机和两个偏心旋转构件，衣夹能够夹紧衣物的下摆，以将衣物除皱装置悬挂在衣物的下方，两个偏心旋转构件分别与驱动电机两端的输出轴固定连接，并能够在驱动电机的驱动下偏心旋转，以带动驱动电机和固定架振动，进而对挂起的衣物进行拉伸和抖动，两个偏心旋转构件沿周向的相对位置可调，以改变两个偏心旋转构件的重心分布，进而能够调节衣物除皱装置的振动频率和振动幅度。通过这样的设置，一方面，能够通过对挂起的衣物进行抖动和拉伸来实现衣物的整平和除皱，同时有利于衣物上水分的蒸发以及线屑的抖落；另一方面，简化了衣物除皱装置的结构，提高了运行的可靠性，同时节约了生产成本；再一方面，能够根据衣物的种类、材质和重量来调节衣物的抖动频率和幅度，提升了对衣物的适应性和整体的除皱效果。

13、进一步地，本发明的固定架包括连接轴、第一连杆、第二连杆和安装臂，连接轴的两端分别与第一连杆的第一端和第二连杆的第一端连接，安装臂的两端分别与第一连杆的第二端和第二连杆的第二端连接，衣夹安装在连接轴上并与连接轴枢转连接，驱动电机固定在安装臂上。通过这样的设置，一方面，有利于衣夹与驱动电机的合理分布，避免衣夹与驱动电机之间的干涉；另一方面，通过增大驱动电机与衣物之间的距离来增大对衣物的抖动强度。

14、进一步地，本发明的第一连杆和第二连杆均设置为伸缩杆，以调节第一连杆和第二连杆的长度。通过这样的设置，能够调节驱动电机与衣物之间的距离，一方面，能够适应不同长度的衣物；另一方面，便于调整对衣物的抖动强度。

15、又进一步地，本发明的衣夹设置为多个，且多个衣夹均与连接轴滑动连接。通过这样的设置，一方面，增大了衣物除皱装置与衣物之间的连接强度，保证衣物的抖动和拉伸效果；另一方面，通过调节衣夹的位置能够适应不同衣物的尺寸，进而在抖动和拉伸过程中保证衣物的受力均衡，提高拉伸效果的同时避免衣物变形。

16、又进一步地，本发明的除皱装置还包括安装壳体，安装壳体固定在安装臂上，驱动电机固定在安装壳体内。通过这样的设置，便于驱动电机的固定和安装，有利于驱动电机的快速拆装，降低了设备的拆装难度，提高了设备的可维护性，同时无需在驱动电机上设置专门的固定结构，提高了驱动电机的通用性，节约成本，便于驱动电机的快速更换。

17、又进一步地，本发明的安装壳体包括第一壳体、第二壳体和锁止机构，第一壳体固定在安装臂上，第二壳体盖合在第一壳体上以将驱动电机固定在安装壳体内，锁止机构设置在第一壳体与第二壳体之间，以将第二壳体锁定至第一壳体上。通过这样的设置，进一步提高了驱动电机的安装稳定性和拆装便利性。

18、又进一步地，本发明的驱动电机的输出轴上设置有第一限位结构，偏心旋转构件的安装孔内设置有第二限位结构，第一限位结构与第二限位结构锁定配合能够对偏心旋转构件进行限位。通过这样的设置，一方面，能够限制偏心旋转构件与输出轴之间的相对转动，使偏心旋转构件与驱动电机同步旋转；另一方面，能够调整两个偏心旋转构件沿周向的相对位置，以调节二者的重心分布，进而能够对衣物除皱装置的振动频率和振幅进行调节。

19、又进一步地，本发明的衣夹的夹板内侧均设置有柔性构件。通过这样的设置，一方面，有利于对夹紧的衣物进行保护，防止金属夹板直接与衣物接触而导致衣物的损坏；另一方面，能够增大衣夹与衣物之间的接触面积，对衣物的夹持更加稳固。

20、又进一步地，本发明的偏心旋转构件设置为多种不同质量的金属块，以调节衣物除皱装置的抖动力度。通过这样的设置，即通过改变偏心旋转构件的重量能够调整衣物除皱装置的抖动强度，从而能够根据衣物材质、尺寸和重量的不同进行适应性地调节。

21、此外，本发明在上述技术方案的基础上进一步提供的衣物护理设备包括撑衣构件以及上述衣物除皱装置，所述撑衣构件固定在所述衣物护理设备的内腔中，能够悬挂和展开衣物，所述衣物除皱装置能够与所述撑衣构件配合对衣物进行拉伸和抖动，进而具备了衣物除皱装置所具备的技术效果，相比于改进前的衣物护理设备，本发明的衣物护理设备的结构简单、运行稳定，对不同种类、材质的衣物均具有很好的除皱效果。
