编号：
HJJ-51-2021-009-KT
仿真链接：
家居环境监测-仿真设计
实物链接：
家居环境监测-实物设计
设计简介：
本设计是基于单片机的家居环境监测系统，主要实现以下功能：
主机
1、显示从机环境数据（温湿度、光照、气体浓度--甲烷）
2、上电前拨码开关设置从机
运行中拨码开关选择从机号，配合按键设置家中是否有人
3、按键设置气体浓度阈值
4、报警功能：气体浓度过高以及家中无人却检测到人，报警
从机
1、测量环境数据（温湿度、光照、气体浓度--甲烷），并通过zigbee发送
2、接收主机发送的阈值，并实现报警功能
3、拨码开关设置从机号
从机数量可通过拨码开关设置（最多设置4个从机）
标签：51单片机、ZigBee、环境监测
题目扩展：环境监测、无线监测

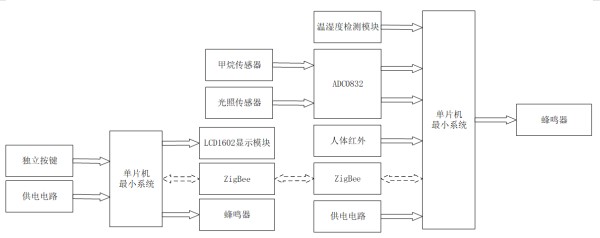

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于ZIgBee的家居环境检测的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。主机输入由两部分组成，第一部分是独立按键，通过三个独立按键切换界面和设置甲烷阈值；第二部分是供电电路，给整个系统进行供电。主机输出由三部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示光照、甲烷、温湿度、甲烷阈值等；第二部分是ZigBee模块，通过该模块与从机进行数据的发送与接收；第三部分是蜂鸣器，当甲烷大于甲烷阈值、检测到有人闯入时，蜂鸣器报警。从机输入由六部分组成，第一部分是DHT11温湿度检测模块，通过该模块可检测当前的温湿度；第二部分是MQ-4甲烷传感器和ADC0832组成的甲烷检测模块，通过该模块可检测当前的甲烷值；第三部分是光照传感器和ADC0832组成的光照检测模块，通过该模块可检测当前的光照强度；第四部分是人体红外，通过该模块可检测是否有人闯入；第五部分是ZigBee模块，通过该模块与主机进行数据的发送与接收；第六部分是供电电路，给整个系统进行供电。从机输出由蜂鸣器组成，当甲烷大于甲烷阈值、检测到有人闯入时，蜂鸣器报警。
