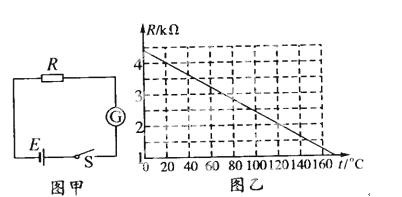

温度传感器广泛应用于家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的。如图甲所示是某装置中温度传感器工作原理图。已知电源电动势E=9.0V，内电阻不计。G为灵敏电流表，其内阻为Rg保持不变。R为热敏电阻，其阻值随温度变化的关系如图乙所示。闭合开关S，当R的温度等于20℃时，电流表示数I1=2mA；当电流表示数I2=3.6mA时，热敏电阻的温度是

A．60℃   B．80℃  C．100℃  D．120℃

试题答案在线课程

解析：从图乙查得t=20℃时，R的阻值为4kΩ
由 E=I1(R+Rg)
得：Rg=0.5kΩ
当I2＝3.6mA时，热敏电阻的阻值为R'，则：
E=I2(R'+Rg)
则 R'=2kΩ
从图乙查得此时对应的温度为t2 答案：D

练习册系列答案

相关习题

科目：高中物理来源：题型：

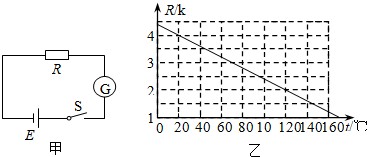

温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性工作的．如图甲所示，电源的电动势E=9.0V，内电阻不计；G为灵敏电流计，内阻Rg保持不变；R为热敏电阻，其电阻值与温度的变化关系如图乙所示．闭合开关S，当R的温度等于20℃时，电流表示数I1=2mA；当电流表的示数I2=3.6mA时，热敏电阻的温度是

120

120

℃．

查看答案和解析>>

科目：高中物理来源：题型：

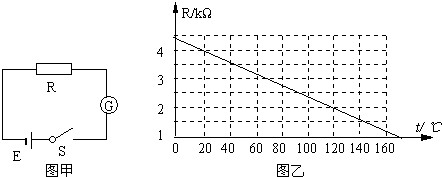

温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的．如图甲所示，电源的电动势E=9.0V，内阻不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻阻值与温度的变化关系如图乙所示．闭合开关S，当R的温度等于20℃时，电流表示数I1=2mA；当电流表的示数I2=3.6mA时，热敏电阻的温度是（　　）

查看答案和解析>>

科目：高中物理来源：题型：

温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻的阻值随温度变化而变化的特性工作的．在图甲中，电源的电动势E=9.0V，电源内电阻可忽略不计；G为小量程的电流表，电流表内阻RG保持不变；R为热敏电阻，其电阻值与温度的变化关系如图乙的R-t图线所示．闭合开关S．
（1）当R的温度等于40℃时，电流表示数I1=2.25mA，求电流表内阻RG
（2）则当电流表的示数I2=4.5mA时，求热敏电阻R的温度T．

查看答案和解析>>

科目：高中物理来源：题型：

温度传感器广泛应用于室内空调、电冰箱和微波炉等家电产品中，它是利用热敏电阻的阻值随温度的变化而变化的特性工作的．如图甲中，电源的电动势E=9.0V，内电阻可忽略不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻值与温度的变化关系如图乙的Rt图线所示，闭合开关，当R的温度等于20℃时，电流表示数I1=2mA，
（1）电流表G的内阻Rg=

Ω；
（2）当电流表的示数I2=3.6mA时，热敏电阻R的温度是

℃．

查看答案和解析>>

科目：高中物理来源：人教版高三物理传感器专项训练题型：选择题

(15分)温度传感器广泛应用于室内空调、电冰箱和微波炉等家电产品中，它是利用热敏电阻的阻值随温度的变化而变化的特性工作的．如图甲所示，电源的电动势E＝9.0 V，内电阻可忽略不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻值与温度的变化关系如图10乙所示的R－t图线表示，闭合开关，当R的温度等于20℃时，电流表示数I1＝2 mA；当电流表的示数I2＝3.6 mA时，热敏电阻R的温度是多少？

查看答案和解析>>
