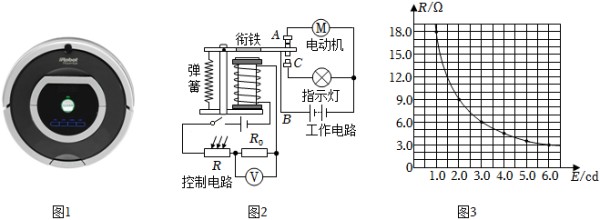

智能扫地机器人（如图1）可通过灰尘传感器自动寻找清扫灰尘，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图2为其部分工作原理图，控制电路电源电压U为4.5V，定值电阻R0=12Ω，R为光敏电阻，其阻值随光照强度E（单位：cd）的变化如图3所示。其中电磁铁线圈的电阻不计。

（1）当灰尘增多，空气的透光程度减弱，使照射到光敏电阻上的光照强度减弱，光敏电阻阻值

变大

变大

（选填“变大”或“变小”“不变”），B触头与静触头

A

A

（选填“A“或“C”）接触，则电动机工作；反之指示灯亮，从而达到自动控制的目的。
（2）若电压表示数小于等于3V时，电动机开始工作。求电压表示数为3V时，光照强度为多少？
（3）若要增加光照强度，电动机仍在电压表示数≤3V时开始工作，你可以怎么做？（请写出1种方法）

【答案】变大；A

【解答】

【点评】

声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。

发布：2024/7/14 8:0:9组卷：178引用：3难度：0.5

相似题

1．如图是小宁设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。
（1）根据小宁的设计，电铃应该接在 。（填“AC之间”或“BD之间”）
（2）用久后，电源电压U会减小，报警时CO最小浓度比设定值 。（填“高”或“低”）
（3）为使该检测电路在CO浓度更低时报警，可将R2的滑片向 。（填“上移”或“下移”）

发布：2024/12/28 13:0:2组卷：103引用：2难度：0.5

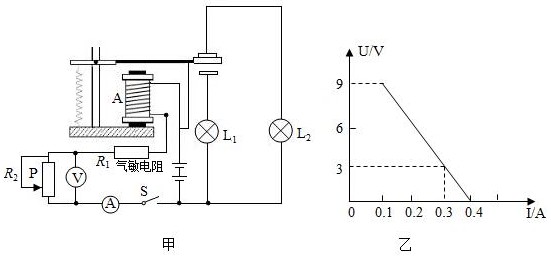

2．如图甲所示是某兴趣小组设计的家庭燃气报警器电路示意图，其中电源电压保持恒定，R1是由气敏材料制成的传感器，其阻值与燃气（主要成分为甲烷）的浓度的关系如下表：R2为滑动变阻器通过移动滑片P的位置来设定燃气报警值：两个小灯泡的额定功率均为6W均能正常工作，该报警器初始设置在3%的燃气浓度报警，此时电流表的读数为0.3A，电磁铁A恰好能将衔铁B吸下（电磁铁线圈阻值忽略不计）

R1阻值与天然气的关系
燃气浓度 传感器阻值Ω 0% 55 2% 33 4% 23 6% 20 （1）报警器报警时，灯亮。（选填“L1”或“L2”）
（2）该报警器初始设置在3%的燃气浓度报警，测试时，报警器传感器始终处于3%的燃气中，闭合开关S，滑动变阻器滑片P从一端移到另一端，测得电压表示数U与电流表示数的关系如图乙所示，则该报警器在待机时（燃气浓度为0%）消耗的总电功率为多少？
（3）若想让上述报警器在燃气浓度达到2%时就报警，那么该如何调节滑动变阻器，并请简述其中的科学原理。

发布：2024/12/28 13:0:2组卷：30引用：2难度：0.5

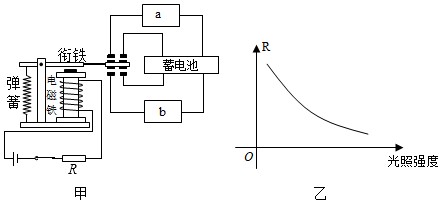

3．如图甲为太阳能路灯的原理图。白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电。电路中的R为光敏电阻，其电阻大小与光照强度关系如图乙所示。下列说法正确的是（　　）

A．白天蓄电池相当于电源B．光线较强时，电磁铁磁性较大C．电磁铁上端为N极，下端为S极D．a是太阳能电池板，b是路灯

发布：2024/12/28 13:0:2组卷：50引用：3难度：0.5
