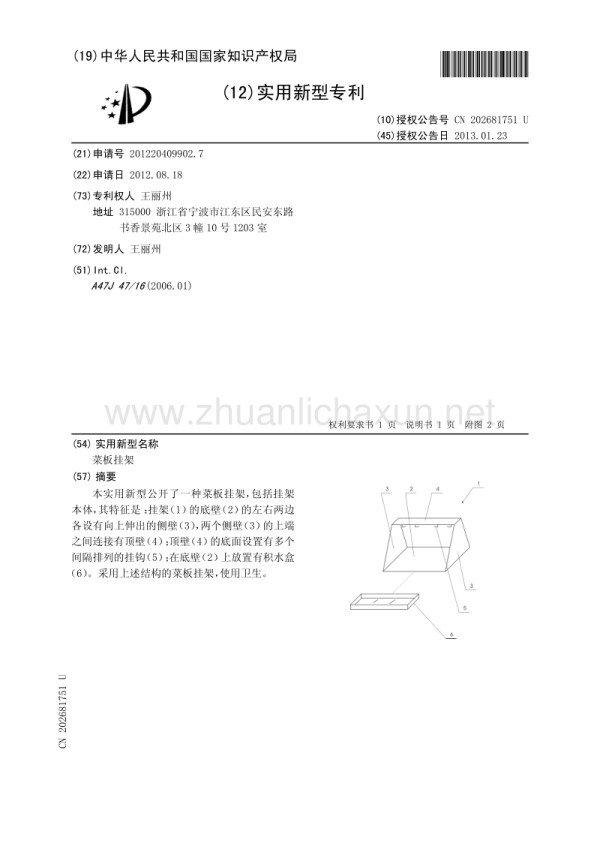

1、(10)授权公告号 CN 202681751 U (45)授权公告日 2013.01.23 CN 202681751 U *CN202681751U* (21)申请号 201220409902.7 (22)申请日 2012.08.18 A47J 47/16(2006.01) (73)专利权人 王丽州 地址 315000 浙江省宁波市江东区民安东路 书香景苑北区 3 幢 10 号 1203 室 (72)发明人 王丽州 (54) 实用新型名称 菜板挂架 (57) 摘要 本实用新型公开了一种菜板挂架， 包括挂架 本体， 其特征是 ： 挂架 （1） 的底壁 （2） 的左右两边 各设有向上伸出的侧壁 （。

2、3） ， 两个侧壁 （3） 的上端 之间连接有顶壁 （4） ； 顶壁 （4） 的底面设置有多个 间隔排列的挂钩 （5） ； 在底壁 （2） 上放置有积水盒 （6） 。采用上述结构的菜板挂架， 使用卫生。 (51)Int.Cl. 权利要求书 1 页 说明书 1 页 附图 2 页 (19)中华人民共和国国家知识产权局 (12)实用新型专利 权利要求书 1 页 说明书 1 页 附图 2 页 1/1 页 2 1. 一种菜板挂架， 包括挂架本体， 其特征是 ： 挂架 （1） 的底壁 （2） 的左右两边各设有向 上伸出的侧壁 （3） ， 两个侧壁 （3） 的上端之间连接有顶壁 （4） ； 顶壁 （4） 的。

3、底面设置有多个间 隔排列的挂钩 （5） ； 在底壁 （2） 上放置有积水盒 （6） 。 权 利 要 求 书 CN 202681751 U 2 1/1 页 3 菜板挂架 技术领域 0001 本实用新型涉及一种使用于厨房的挂架， 尤其是涉及一种菜板挂架。 背景技术 0002 在申请号为 201010210960.2 的中国实用新型专利说明书中公开了一种厨用菜板 架。 这种厨用菜板架的不足之处是， 当将菜板搁置在厨用菜板架上时， 该菜板主体与菜板架 之间是互相接触的， 这样会使它们之间产生互相污染， 导致使用不卫生。 发明内容 0003 本实用新型的目的是针对上述的不足提供一种使用卫生的菜板挂架。 。

4、0004 本实用新型是这样实现的 ： 一种菜板挂架， 包括挂架本体， 挂架的底壁的左右两边 各设有向上伸出的侧壁， 两个侧壁的上端之间连接有顶壁 ； 顶壁的底面设置有多个间隔排 列的挂钩 ； 在底壁上放置有积水盒。 0005 采用上述结构的菜板挂架， 使用时可将菜板悬挂在挂钩上， 该积水盒用于收集从 菜板淌下的水。 由于菜板是悬挂在该挂钩上的， 所以菜板主体与挂架之间并不会发生接触 ； 解决了因互相污染而导致使用不卫生的问题。 附图说明 0006 图 1 是本实用新型菜板挂架的结构图。 0007 图 2 是图 1 的菜板挂架， 但其中的积水盒已放置到挂架的底壁上。 具体实施方式 0008 下面。

5、结合附图和实施列对本实用新型作进一步详细的说明。 0009 如图 1 至图 2 所示， 挂架 1 的底壁 2 的左右两边各设有向上伸出的侧壁 3， 该侧壁 3的形状为自下而上逐渐缩小 ； 两个侧壁3的上端之间连接有顶壁4， 它们之间为连成一体 ； 顶壁 4 的底面设置有多个间隔排列的挂钩 5 ； 在底壁 2 上放置有积水盒 6。使用时， 将菜板 悬挂在挂钩 5 上， 该积水盒 6 用于收集从菜板淌下的水。 说 明 书 CN 202681751 U 3 1/2 页 4 图 1 说 明 书 附 图 CN 202681751 U 4 2/2 页 5 图 2 说 明 书 附 图 CN 202681751 U 5 。

摘要

申请专利号：

CN201220409902.7

申请日：

20120818

公开号：

CN202681751U

公开日：

20130123

当前法律状态： 有效性：

失效

法律详情： IPC分类号：

A47J47/16

主分类号：

A47J47/16

申请人：

王丽州

发明人：

王丽州

地址：

315000 浙江省宁波市江东区民安东路书香景苑北区3幢10号1203室

优先权：

CN201220409902U

专利代理机构： 代理人： PDF完整版下载： PDF下载

内容摘要

本实用新型公开了一种菜板挂架，包括挂架本体，其特征是：挂架（1）的底壁（2）的左右两边各设有向上伸出的侧壁（3），两个侧壁（3）的上端之间连接有顶壁（4）；顶壁（4）的底面设置有多个间隔排列的挂钩（5）；在底壁（2）上放置有积水盒（6）。采用上述结构的菜板挂架，使用卫生。

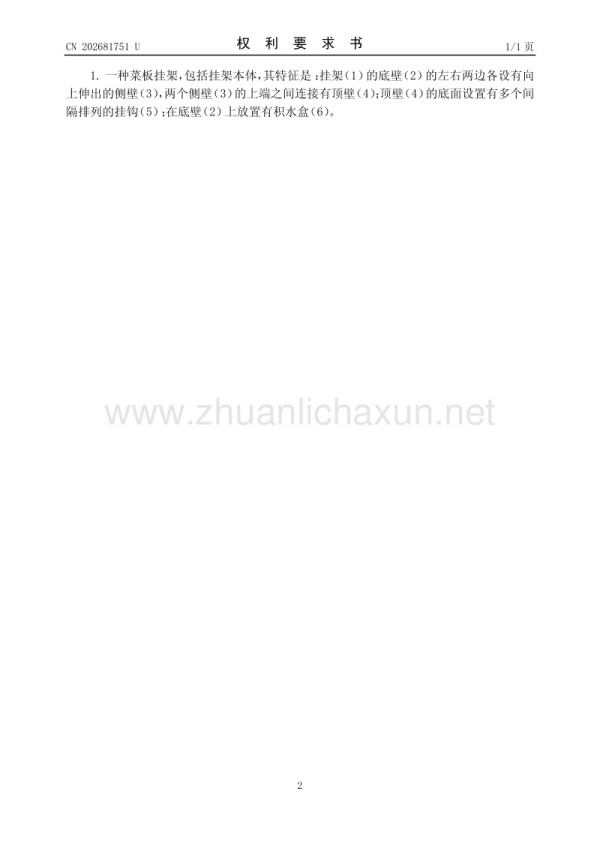

权利要求书

1.一种菜板挂架，包括挂架本体，其特征是：挂架（1）的底壁（2）的左右两边各设有向上伸出的侧壁（3），两个侧壁（3）的上端之间连接有顶壁（4）；顶壁（4）的底面设置有多个间隔排列的挂钩（5）；在底壁（2）上放置有积水盒（6）。

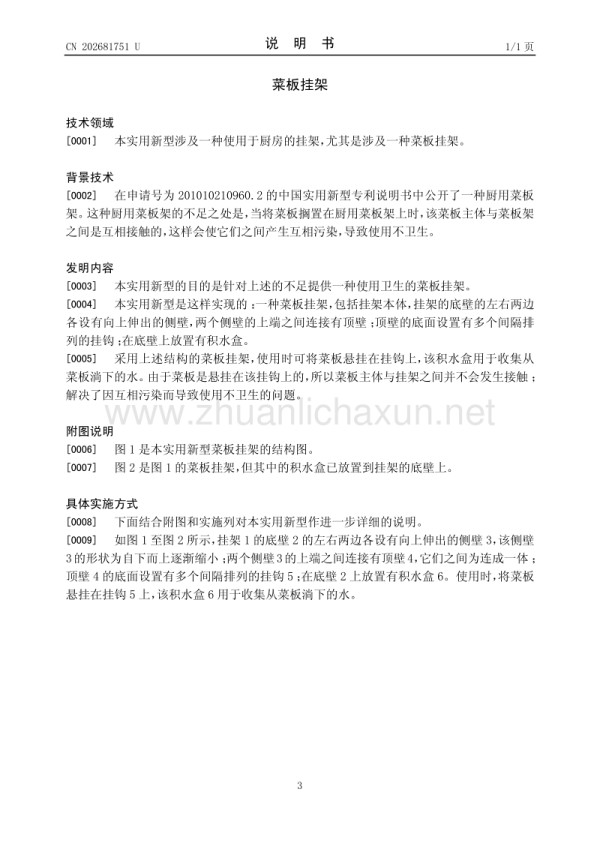

说明书

技术领域

本实用新型涉及一种使用于厨房的挂架，尤其是涉及一种菜板挂架。

背景技术

在申请号为201010210960.2的中国实用新型专利说明书中公开了一种厨用菜板架。这种厨用菜板架的不足之处是，当将菜板搁置在厨用菜板架上时，该菜板主体与菜板架之间是互相接触的，这样会使它们之间产生互相污染，导致使用不卫生。

发明内容

本实用新型的目的是针对上述的不足提供一种使用卫生的菜板挂架。

本实用新型是这样实现的：一种菜板挂架，包括挂架本体，挂架的底壁的左右两边各设有向上伸出的侧壁，两个侧壁的上端之间连接有顶壁；顶壁的底面设置有多个间隔排列的挂钩；在底壁上放置有积水盒。

采用上述结构的菜板挂架，使用时可将菜板悬挂在挂钩上，该积水盒用于收集从菜板淌下的水。由于菜板是悬挂在该挂钩上的，所以菜板主体与挂架之间并不会发生接触；解决了因互相污染而导致使用不卫生的问题。

附图说明

图1是本实用新型菜板挂架的结构图。

图2是图1的菜板挂架，但其中的积水盒已放置到挂架的底壁上。

具体实施方式

下面结合附图和实施列对本实用新型作进一步详细的说明。

如图1至图2所示，挂架1的底壁2的左右两边各设有向上伸出的侧壁3，该侧壁3的形状为自下而上逐渐缩小；两个侧壁3的上端之间连接有顶壁4，它们之间为连成一体；顶壁4的底面设置有多个间隔排列的挂钩5；在底壁2上放置有积水盒6。使用时，将菜板悬挂在挂钩5上，该积水盒6用于收集从菜板淌下的水。

关 键  词： 菜板 挂架
