1.本实用新型涉及分隔装置技术领域，尤其是涉及一种抽屉分隔器。

背景技术：

2.抽屉是用于存放物品的地方，比如放置笔记本、小册子、剪刀、胶带、写字笔等等，如果抽屉只是一个大箱结构的样式，那就只能把这些物品全部一起放进去，这无疑会造成内部的物品混乱，不易找到自己想要的物品。
3.因此，亟需一种抽屉分隔装置来更好地利用抽屉，方便人们迅速、快捷的找到自己所需要的物品。

技术实现要素：

4.为全面解决上述问题，尤其是针对现有技术所存在的不足，本实用新型提供了一种抽屉分隔器能够全面解决上述问题。
5.为实现上述目的，本实用新型采用以下技术手段：
6.一种抽屉分隔器，包括第一隔板、第二隔板，所述第一隔板与第二隔板相对分布，所述第一隔板与第二隔板的一端上下两侧分别设有固接的导向部，所述第一隔板与第二隔板分别通过导向部相互滑动连接，所述第一隔板与第二隔板的相对侧设有固接的卡位部，所述卡位部与第二隔板的相对侧开设有卡槽，所述第一隔板与第二隔板的相对侧还开设有插口，所述插口设置于卡槽的底部，所述第二隔板与第一隔板的相对侧设有固接的直齿，所述第一隔板与第二隔板之间设置有限位件，所述限位件包括限板，所述限板的一侧设有固接的卡件，所述限板的底部设有固接的限位齿，所述限板与卡槽插接，所述卡件与插口插接，所述限位齿与直齿啮合。
7.本实用新型进一步的优选方案：所述第一隔板与第二隔板的一端上下两侧分别开设有导向插口，所述第一隔板的导向插口与第一隔板的导向部相邻，所述第二隔板的导向插口与第二隔板的导向部相邻。
8.本实用新型进一步的优选方案：所述第一隔板的另一端设有固接的左护垫，所述第二隔板的另一端设有固接的右护垫。
9.本实用新型进一步的优选方案：所述第一隔板与端部的导向部一体制造而成，所述第二隔板与端部的导向部一体制造而成。
10.本实用新型进一步的优选方案：所述导向部的截面为凹字形结构，位于同一端的两组所述导向部上下对称设置。
11.本实用新型进一步的优选方案：所述直齿的一端设有固接的挡板。
12.与现有技术相比，本实用新型的有益效果：
13.本实用新型能够有效地将抽屉内的物品分门别类的进行有序摆放，方便人们找到自己所需要的，给人们的生活工作带来便利。
附图说明
14.以下将结合附图和优选实施例来对本实用新型进行进一步详细描述，但是本领域 技术人员将领会的是，这些附图仅是出于解释优选实施例的目的而绘制的，并且因此不应当作为对本实用新型范围的限制。此外，除非特别指出，附图仅示意在概念性地表示所描述对象的组成或构造并可能包含夸张性显示，并且附图也并非一定按比例绘制。

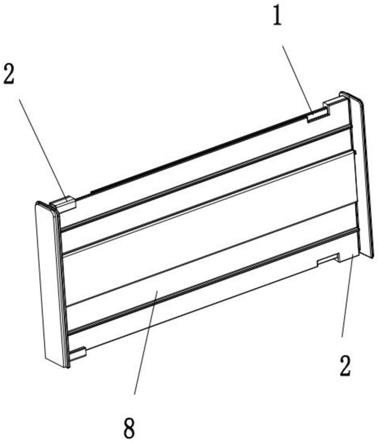

15.图1为本实用新型的结构示意图；
16.图2为本实用新型的结构分解示意图一；
17.图3为本实用新型的结构分解示意图二；
18.图4为本实用新型限位件的结构示意图。
具体实施方式
19.下面结合附图，对本实用新型作详细的说明。
20.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。
21.如图1至图4所示，一种抽屉分隔器，包括第一隔板1、第二隔板8，所述第一隔板1与第二隔板8相对分布，所述第一隔板1与第二隔板8的一端上下两侧分别设有固接的导向部2，所述第一隔板1与第二隔板8分别通过导向部2相互滑动连接，所述第一隔板1与第二隔板8的相对侧设有固接的卡位部3，所述卡位部3与第二隔板8的相对侧开设有卡槽4，所述第一隔板1与第二隔板8的相对侧还开设有插口5，所述插口5设置于卡槽4的底部，所述第二隔板8与第一隔板1的相对侧设有固接的直齿9，所述第一隔板1与第二隔板8之间设置有限位件7，所述限位件7包括限板701，所述限板701的一侧设有固接的卡件702，所述限板701的底部设有固接的限位齿703，所述限板701与卡槽4插接，所述卡件702与插口5插接，所述限位齿703与直齿9啮合。
22.第一隔板1与第二隔板8的一端上下两侧分别开设有导向插口11，第一隔板1的导向插口11与第一隔板1的导向部2相邻，第二隔板8的导向插口11与第二隔板8的导向部2相邻。这种设置能够便于第一隔板1的导向部2扣接在第二隔板8的外侧，便于第二隔板8的导向部2扣接在第一隔板1的外侧，有效提高第一隔板1与第二隔板8滑动连接的工作效率。
23.第一隔板1的另一端设有固接的左护垫12，第二隔板8的另一端设有固接的右护垫6。这种设置能够便于第一隔板1与第二隔板8的端部与抽屉内壁连接，便于第一隔板1和第二隔板8与抽屉连接。
24.第一隔板1与端部的导向部2一体制造而成，第二隔板8与端部的导向部2一体制造而成。这种设置能够有效提高第一隔板1与端部导向部2之间的紧密性，能够有效提高第二隔板8与端部导向部2之间的紧密性。
25.导向部2的截面为凹字形结构，位于同一端的两组导向部2上下对称设置。这种设置能够有效提高第一隔板1与第二隔板8滑动连接时的稳定性，能够有效防止第一隔板1与第二隔板8之间出现分离现象。
26.直齿9的一端设有固接的挡板10。挡板10能够有效防止限位齿703出现脱档现象。
27.本实用新型为一种抽屉分隔器，本实用新型能够有效地将抽屉内的物品分门别类
的进行有序摆放，方便人们找到自己所需要的，给人们的生活工作带来便利。
28.工作原理：
29.将本实用新型竖向放置于抽屉内，往上抬升卡件702，使限位齿703与直齿9分离，以确保第二隔板8能够左右滑动，待第一隔板1与第二隔板8的距离达到与抽屉长度合适的尺寸时，即可将本分隔器放置于抽屉内，用来分隔抽屉内的物品，分门别类的摆放，方便人们容易并快捷的找到自己所需要的。
30.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
31.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
32.以上对本实用新型进行了详细介绍，本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型及核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
