篇一 :常用电子仪器的使用实验报告
一、实验目的
1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
3、掌握万用表的使用及用万用表粗测晶体三极管、三极管的质量的好坏及管脚的判断。
二、实验设备与器件
1、函数信号发生器 2、双踪示波器
3、万用表 4、电阻、电容、二极管、三极管
三、实验原理
在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1-1所示。接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。

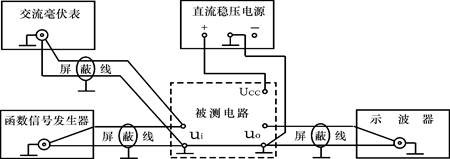

图1-1 模拟电子电路中常用电子仪器布局图
1、示波器
示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种参数的测量。现着重指出下列几点:
1)、寻找扫描光迹
将示波器Y轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:①适当调节亮度旋钮。②触发方式开关置“自动”。③适当调节垂直( )、水平( )“位移”旋钮,使扫描光迹位于屏幕中央。(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。)
…… …… 余下全文
篇二 :实验报告_常用电子仪器的使用
实验一 常用电子仪器的使用
一、 实验目的
1. 对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解,为今后的实验打下基础。
2. 学会对有源单口网络等效内阻的测量。
3. 利用示波器观察信号波形,测量振幅和周期(频率)。
二、 常用电子仪器的介绍
1. 直流稳压电源(DC REGULATED POWER SUPPLY)
本实验室采用DF1733和DF1731SB2A两种稳压电源。DF1733是采用三只电源变压器,三路完全独立输出的三路直流稳压电源,三路完全相同,其中一路的原理如图1-1所示。

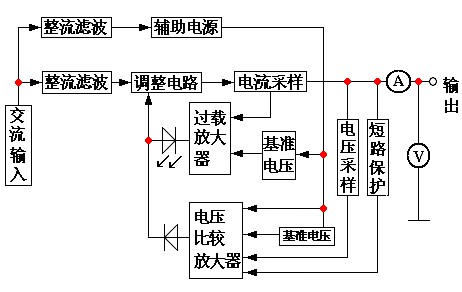

图1-1 DF1733其中一路稳压原理框图
由图1-1可见,直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。
输入220V的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。主回路变压器的付边有二组抽头,使输出直流电压为0~15V和15~30V两档。
主回路整流滤波电路是由四只二极管构成桥式整流电路,每只二极管的最大电流为3A和一只大电容(2200μF)组成。
辅助电源产生三组电压,一组电压为(+12V)供比较放大器和集成电路的直流电源用。另两组电压经过温度补偿的基准稳压二极管稳压后,分别提供电压比较放大器的基准电压和过载放大器的基准电压。
电压采样电路将输出电压采样送到电压比较放大器的反相端,基准电压送到电压比较放大器的同相端,经过电压比较放大器(实际上为差动放大器),比较放大去控制调整电路,使输出电压为0~15V和15~30V。
…… …… 余下全文
篇三 :常用电子仪器的使用实验报告
一、实验目的
1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
3、掌握万用表的使用及用万用表粗测晶体三极管、三极管的质量的好坏及管脚的判断。
二、实验设备与器件
1、函数信号发生器 2、双踪示波器
3、万用表 4、电阻、电容、二极管、三极管
三、实验原理
在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1-1所示。接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。
图1-1 模拟电子电路中常用电子仪器布局图
1、示波器
示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种参数的测量。现着重指出下列几点:
1)、寻找扫描光迹
将示波器Y轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:①适当调节亮度旋钮。②触发方式开关置“自动”。③适当调节垂直( )、水平( )“位移”旋钮,使扫描光迹位于屏幕中央。(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。)
…… …… 余下全文
篇四 :《常用电子仪器的使用》的实验报告
实验一、常用电子仪器的使用
一、实验目的
1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理
在模拟电子电路实验中,要对各种电子仪器进行综合使用,可按照信号流向,以接线简捷,调节顺手,观察与读数方便等原则进行合理布局。接线时应注意,为防止外界干扰,各仪器的公共接地端应连接在一起,称共地。
1.信号发生器
信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领:
1)按下电源开关。
2)根据需要选定一个波形输出开关按下。
3)根据所需频率,选择频率范围(选定一个频率分挡开关按下)、分别调节频率粗调和细调旋钮,在频率显示屏上显示所需频率即可。
4)调节幅度调节旋钮,用交流毫伏表测出所需信号电压值。
注意:信号发生器的输出端不允许短路。
2.交流毫伏表
交流毫伏表只能在其工作频率范围内,用来测量300伏以下正弦交流电压的有效值。
操作要领:
1)为了防止过载损坏仪表,在开机前和测量前(即在输入端开路情况下)应先将量程开关置于较大量程处,待输入端接入电路开始测量时,再逐档减小量程到适当位置。
2)读数:当量程开关旋到左边首位数为“1”的任一挡位时,应读取0~10标度尺上的示数。当量程开关旋到左边首位数为“3”的任一挡位时,应读取0~3标度尺上的示数。
3)仪表使用完后,先将量程开关置于较大量程位置后,才能拆线或关机。
3.双踪示波器
示波器是用来观察和测量信号的波形及参数的设备。双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领:
1)时基线位置的调节 开机数秒钟后,适当调节垂直(↑↓)和水平(←→)位移旋钮,将时基线移至适当的位置。
…… …… 余下全文
篇五 :器件实验常用电子仪器的正确使用实验报告
常用电子仪器的正确使用
一、实验目的:
(1)掌握用双踪示波器观测周期信号波形和读取波形参数的方法。
(2)了解示波器、函数信号发生器、直流稳压电源、交流毫伏表等常用电子仪器的主要技术指标、性能及正确的使用方法。
二、实验内容:
实验仪器设备与元器件:
(1)双踪示波器、函数信号发生器、交流毫伏表
(2)直流稳压电源、数字万用表
实验流程:
1.用机内校正信号对示波器进行自检
(1)扫描基线调节
将示波器的显示方式开关置于“单踪”显示Y1(或Y2),输入耦合方式开关置GND,触发方式开关置于“自动”。开启电源开关后,调节“辉度”、“聚焦”、“辅助聚焦”等旋钮,使荧光屏上显示一条细而亮度适中的扫描基线。然后调节“X扫描位移”和“Y扫描位移”旋钮,使扫描线位于屏幕中央。
(2)测试“校正信号”波形的幅度、频率
将示波器的“校正信号”通过专用电缆引入选定的Y通道Y1(或Y2),将Y输入耦合方式开关置于AC或DC,触发源选择开关置于“内”,内触发源选择开关置Y1(或Y2)。调节X轴“扫描速率开关”和Y轴“输入灵敏度”开关,使示波器显示屏上显示出一个或数个周期稳定的方波波形。
?校准“校正信号”幅度。将“Y轴灵敏度微调”旋钮校准“校准”位置,“Y轴灵敏度”开关置适当位置,读取校准信号幅度记录如下表:
?校准“校准信号”频率。将“扫速微调”旋钮置“校准”位置,“扫速”开关置适当位置,读取校正信号周期,记录如下表:
2.用示波器和万用表测量直流电压

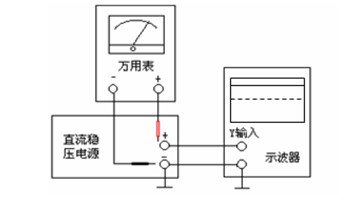

按图所示接好线之后,将示波器Y输入耦合方式开关置于GND,使屏幕上出现一条扫描基线。将“Y轴灵敏度”开关置于适当位置,将“Y轴灵敏度微调”旋钮置于校准位置。在调节“Y轴位移”旋钮,使扫描基线位于屏幕下不某一水平刻度线上。基线定位后不再调“Y轴位移”旋钮。
…… …… 余下全文
篇六 :常用电子仪器的使用实验报告
常用电子仪器的使用
一、实验目的
1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值,有效值和周期的测量。
二、实验原理
在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中,各种电子仪器要进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接通常如图1-1所示。为防止外界干扰,各仪器的公共接地端应连接在一起,称共地。信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线,示波器的连接线使用专用电缆线,直流电源的连接线用普通导线。
1.示波器
示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种基本参数的测量,其基本功能和主要使用方法如下:
(1)寻找扫描光迹
将示波器Y轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:
① 适当调节亮度旋钮。
② 触发方式开关置“自动”。
③ 适当调节垂直、水平“位移”旋钮,使扫描光迹位于屏幕中央。(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。)
(2)双踪示波器一般有五种显示方式,即“Y1”、“Y2”、“Y1+Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。“交替”显示方式一般适宜于输入信号频率较高时使用,“断续”显示一般适宜于输入信号频率较低时使用。
(3)为了显示稳定的被测信号波形,“触发源选择”开关一般选为“内”触发,使扫描触发信号取自示波器内部的Y通道。
…… …… 余下全文
篇七 :浙大电工电子学实验报告 实验四 常用电子仪器的使用
课程名称: 电工电子学实验 指导老师: 实验名称:
实验报告
一、实验目的
1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。 2.掌握实验室常用电子仪器的使用方法。
二、主要仪器设备
1.XJ4318型双踪示波器。 2.DF2172B型交流电压表。 3.XJ1631数字函数信号发生器。
4.HY3003D-3型可调式直流稳压稳流电源。 5.10kΩ电阻和0.01μF电容各一个。
三、实验内容
1.用示波器检测机内“校正信号”波形
首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示,即Y1(CH1)或Y2(CH2),“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。开启电源开关后,调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮,使荧光屏上显示一条细而且亮度适中的扫描基线。
将示波器的“校正信号”引入上面选定的Y通道(CH1或CH2),将Y轴“输入耦合方式开关”置于“AC”或“DC”,调节X轴“扫描速率选择开关”(t/div或t/cm)和Y轴“轴入灵敏度开关(V/div或V/cm)”,并且将各自的“微调”旋钮置于校正位置,使示波器显示屏上显示出约两个周期,垂直方向约4~8div(cm)的校正信号波形。
从示波器显示屏的坐标刻度上读得X轴(水平)方向和Y轴(与X轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值),填入表4-1,并计算出对应的实测值。
表4-1
观察“Y轴输入灵敏度微调开关”和“X轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时,屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。体会测量时不将“微调”旋钮置于校正位置所造成的影响。 2.用示波器和交流毫伏表测量信号参数
(1)调节信号发生器的有关旋钮,使输出频率分别为200Hz、1kHz、5kHz、10kHz,有效值等于1V(用交流毫伏表测定)的正弦波,用示波器分别测量上述信号的频率,将测得的数据填入表4-2。
…… …… 余下全文
篇八 :常用电子仪器的使用实验报告
实验报告一
姓 名:
报名编号: 20100*******
学习中心: ****奥鹏学习中心
层 次: 高起专 (高起专或专升本)
专 业: 电气工程及其自动化
实验名称: 常用电子仪器的使用
…… …… 余下全文
