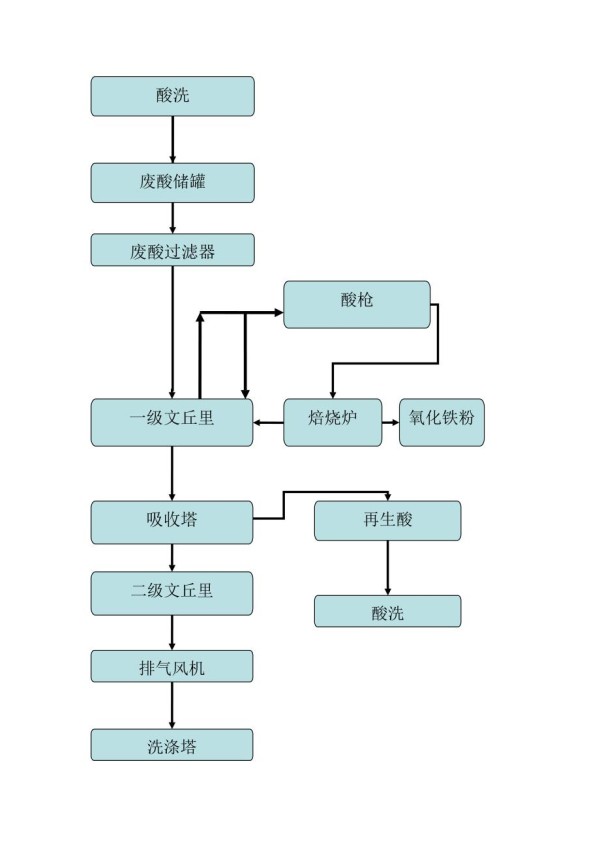

1、酸洗废酸过滤器一级文丘里吸收塔二级文丘里再生酸焙烧炉酸枪排气风机洗涤塔氧化铁粉废酸储罐酸洗酸再生的基本工艺流程 1、酸再生的工作原理可用下列方程式准确的表示出来： 2FeCl2+2H2O+1/2O2=Fe2O3+4HCl 2FeCl2+3H2O= Fe2O3+6HCl 2、流程描述：进入酸再生站的酸洗废酸，主要有水、游离盐酸和氯化铁。来自酸洗线的废酸进入废酸罐。废酸通过废酸输送泵进入废酸过滤器。过滤后的酸进入酸再生部分。首先进入文丘里预浓缩器，恒定量的酸在循环泵的作用下不断的在浓缩器内循环流动，从预浓缩器顶部进入的

2、热空气将与循环酸进行热交换，使废酸中的水分蒸发，废酸的浓度提高。浓缩后的废酸通过焙烧炉供料泵、酸枪末端的喷头，以雾状喷入反应炉内。炉内燃烧器产生的热空气使喷嘴喷下的废酸液滴在下落过程中迅速蒸发，酸中的FeCl2分解成Fe2O3。氧化铁粉固体落入焙烧炉下部后排出。反应气体从焙烧炉顶部排出，其混合气体主要成分是煤气、水蒸气、HCl以及一定的氧化铁粉。混合气体经旋风除尘器，除去粉尘，分离出的粉尘重新返回焙烧炉反应炉内。混合气体从除尘器出来后进入预浓缩器，在预浓缩器内部和温度较低的循环酸直接接触，温度降低。记过预浓缩器后，仅有少量氧化铁粉存在，其混合气体进入吸收塔。在吸收塔中，采用脱盐

3、水或漂洗水来吸收混合气体中的氯化氢气体，氯化氢溶于水，在吸收塔底部形成再生酸。再生酸从吸收塔底部流出后进入再生酸罐，在以后的生产中重新进入酸洗系统。未被吸收的混合气体以及氯化氢气体从吸收塔顶部逸出，进入二级文丘里除尘器，除尘器顶部喷嘴循环喷淋水通过喷淋进入除尘器喉口与吸收出来的废气充分混合，以降低废气中的粉尘和氯化氢气体。在二级文丘里与洗涤塔之间设有废气风机，该风机与焙烧炉出口压力连锁，使酸再生设备处于微弱的负压工作状态，以保证氯化氢气体不会逸出。混合气体在经过风机的同时，得到清洗，经液滴分离器后进入洗涤塔。洗涤塔在塔顶用脱盐水循环洗涤尾气，气体从吸收塔底部送入，在逆流过程中，降低尾气中氯化氢气体和氯气的含量，同时出去气体中的氧化铁粉微小颗粒。下部排放的漂洗水由洗涤塔循环泵引出旁通流入文丘里除尘器，通过补入的脱盐水，以保证洗涤的效果。经过洗涤、吸收、净化，达到排放标准后的废气从排放烟囱中排向大气。焙烧反应炉生产的氧化铁粉，通过除氯装置再次对氧化铁粉进行加热进行脱氯，通过气体输送系统提升到氧化铁粉舱内。氧化铁粉通过铁粉仓底部旋转下料阀，进入打包机。

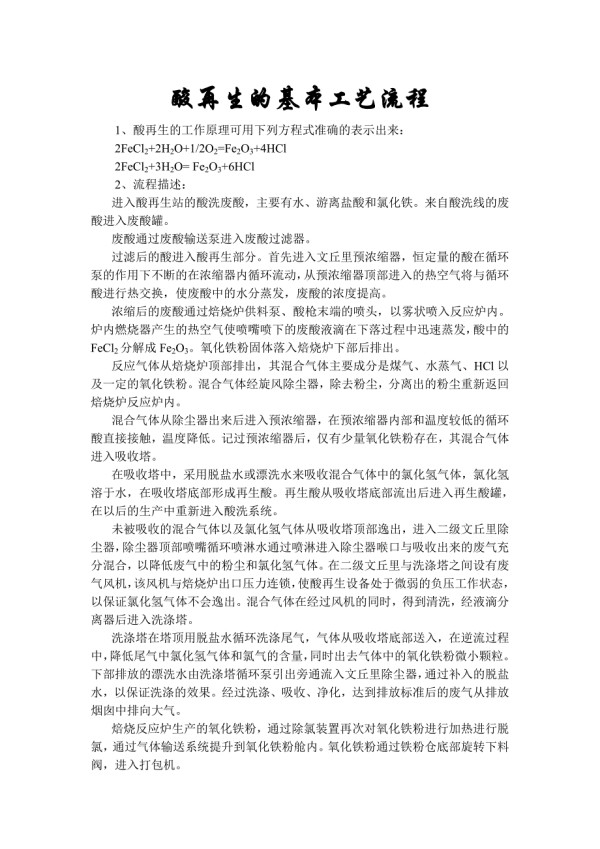

酸再生的基本工艺原理.doc_第1页
