精妙的“垃圾筒”：全新Mac Pro完全拆解

拆解电子垃圾前，确保其已完全关机 #生活技巧# #环保生活小窍门# #电子垃圾处理#

显卡真特别

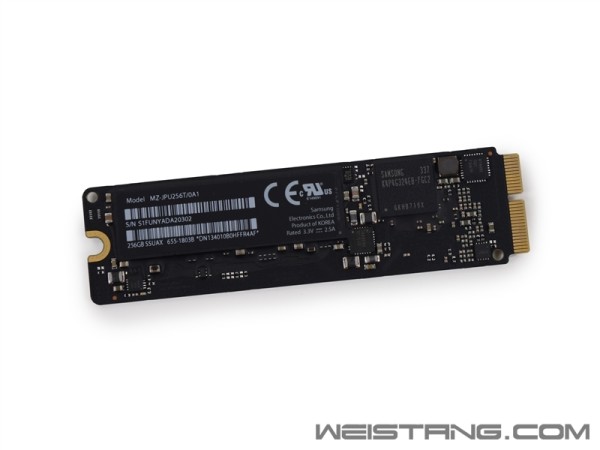

T8螺丝刀拧掉一颗普通螺丝，即可拿下固态硬盘。

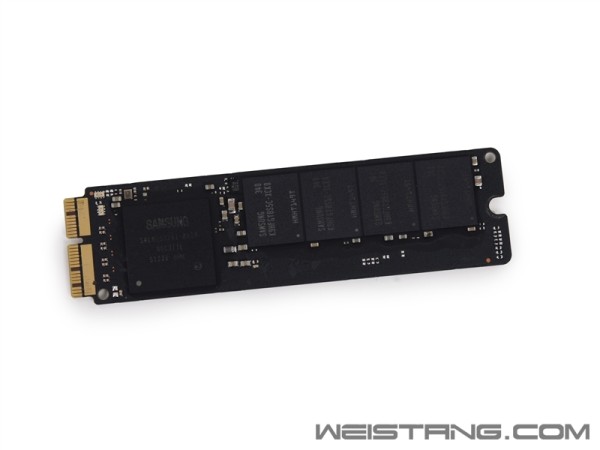

三星S4LN053X01-8030 ARM主控制器、三星K9HFGY8S5C-XCK0闪存颗粒、三星K4P4G324EB 512MB缓存颗粒。

是不是想起了新款MacBook Pro、MacBook Air？

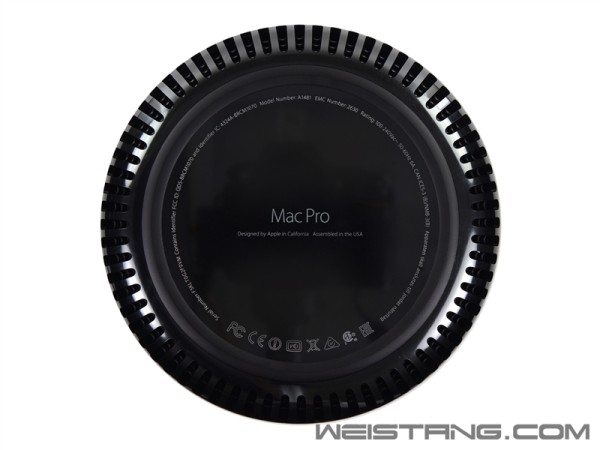

底部的标签，可见型号为A1481，电压范围100-240V，全球畅通。

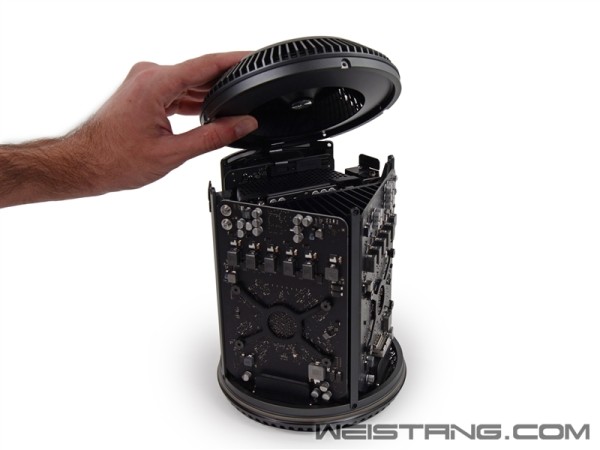

顶盖很容易拿下来，里边只有一个风扇，散热就靠它了。

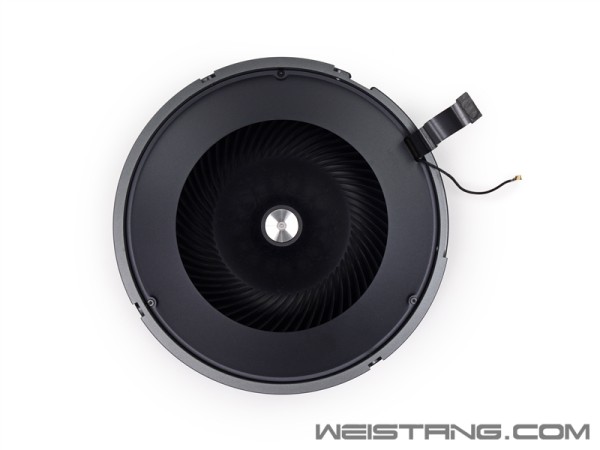

风扇内景。

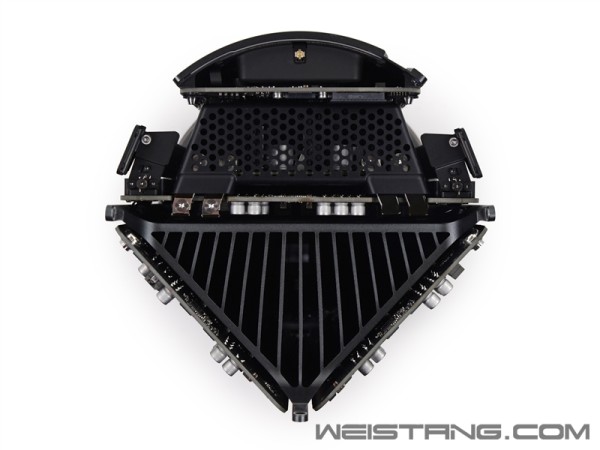

顶视图。巨大的三角形散热片，处理器、双显卡公用。

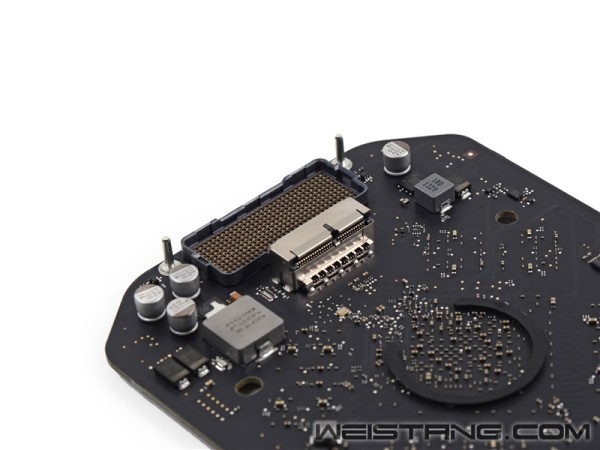

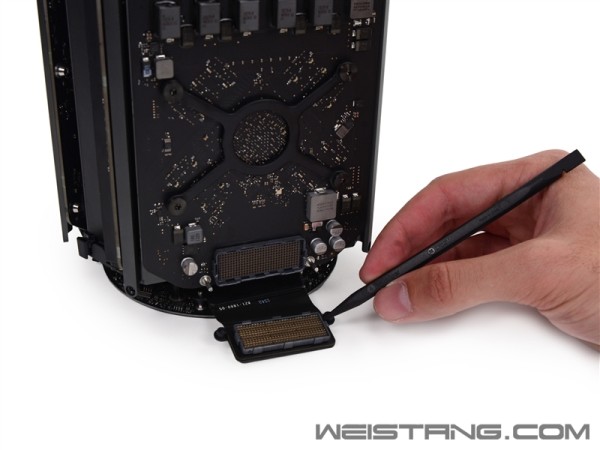

断开显卡与底座的连接。这是一种从未见过的新型接口，很多针脚，显然是苹果定制的，内部总线自然还是PCI-E。

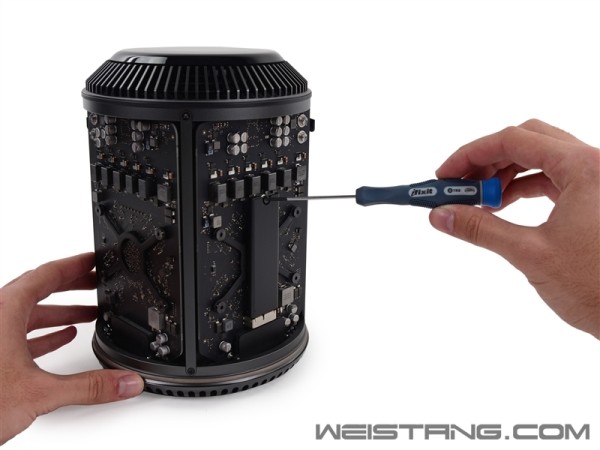

显卡上的固定支架和普通显卡是差不多的，四颗螺丝。

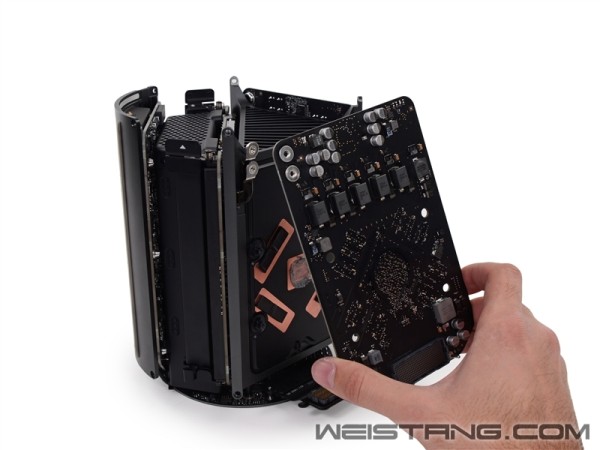

显卡本身也是普通螺丝安装的，散热在内部。

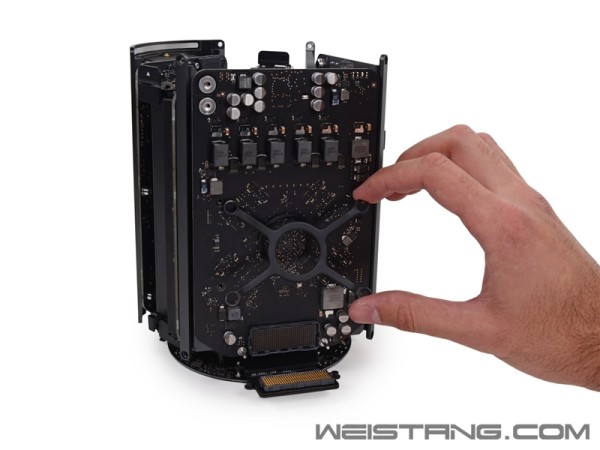

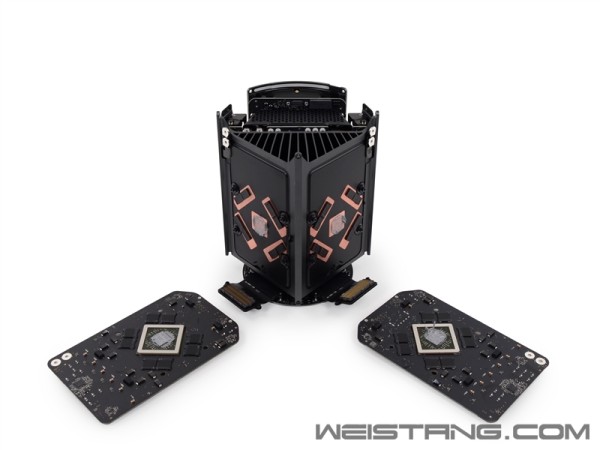

两块显卡。

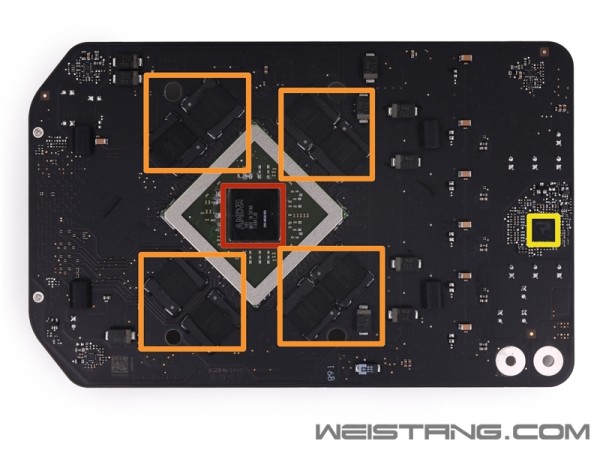

显卡正面：中央红色的是AMD FirePro D300 GPU核心，环绕周围橙色的是尔必达W2032BBBG 2Gb(256MB) GDDR5显存颗粒，八颗共2GB，右侧黄色的是SL 6336六相PWM供电控制器，支持轻负载效率增强、电流监控。

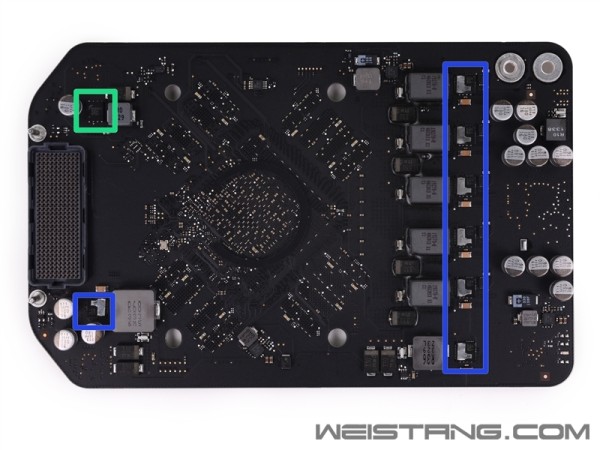

显卡背面：左上角绿色的是仙童半导体DD30AJ，左下角和右侧一排蓝色的是IR C F3575 CCIRP。

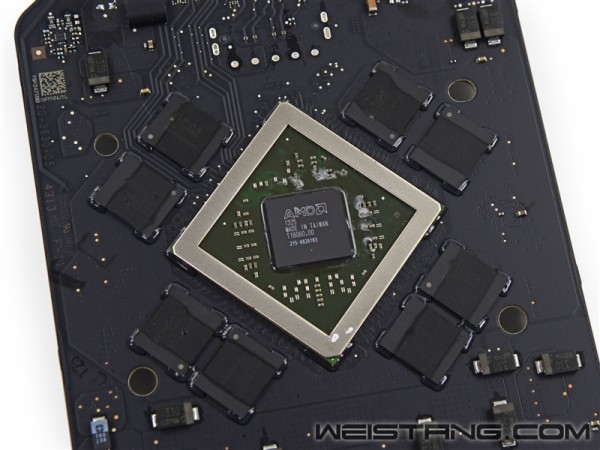

GPU核心，台湾制造，和桌面上的Pitcairn核心师出同门，也就是Radeon HD 7800、FirePro W7000的亲戚，1280个流处理器，显存位宽256-bit。

比较特殊的是，固态硬盘就挂在这块卡上。苹果也是第一家这么做的。或许可以参考学习学习？
