1.

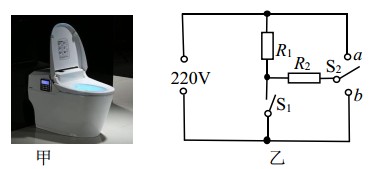

(2021·丽水) 智能家居带给我们健康、舒适的生活，如智能马桶(图甲)。某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2；可接a或b，再通过开关S1的通断，实现“高、中、低"三种温档的调节，其中低温档的功率为20瓦，电阻R1为1210欧。

（1）

座圈加热时，把电能转化为能；

（2）

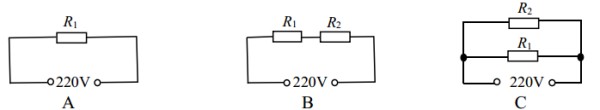

当开关S1闭合、S2接a时，该座圈的电路相当于下列选项中的；

（3）

1千瓦时的电能可供该座圈低温档工作多少小时？

（4）

该座圈处于中温档工作时的电功率为多少？

【知识点】

【知识点】

抱歉，您未登录！暂时无法查看答案与解析，点击登录

更新时间：2025-05-20

能力提升 真题演练 换一批

1.

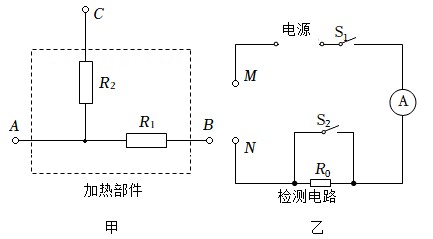

小明从废弃的空气炸锅上拆下一个加热部件(如图甲)，该部件由阻值相等且不变的两根电阻丝 构成，小明设计了图乙的电路对该部件进行检测，其中 欧，M、N为接线柱。

（1）

电阻丝加热时，电能转化为能。

（2）

用导线把M和N连接，只闭合开关 电流表示数为IA，则电源电压为V。

（3）

把M接A，N接B，只闭合开关S1 ， 电流表示数为0.5A， 求 的阻值是。

（4）

 把 M接A， N接C， 只闭合开关 检测 完好。将该部件接回空气炸锅，空气炸锅能达到的最大功率是多少?

2.

2025年3月6日， “方舟40”无人机搭载货物，仅用16分钟跨越11公里完成商品配送，标志着杭州市消费级无人机物流首飞成功。

参数

数值

工作电压

12V

额定功率

120W

电池总容量

3000mAh

（1）

无人机在行驶时，其驱动系统的能量转化为：电能转化为。

（2）

小科也买了一台无人机，铭牌上的部分参数如上表。该无人机正常工作时电流为多少?

（3）

电池总容量3000mAh表示在12V电压下以3000mA 电流放电可持续1小时。若上述无人机电池实际可用容量为标注容量的90%，且无人机仅以额定功率工作，求满电状态下无人机能正常工作多长时间?

3.

在计算电动机工作时所消耗的电功率时，小杰和小施产生了不同意见。小杰利用公式P=IU计算电动机所消耗的电功率，小施利用P=I2R来计算电动机所消耗的电功率。(已知：电动机线圈电阻为R，电动机工作时两端的电压为U，通过电动机的电流强度为I)

（1）

请你判断这两位同学计算电动机所消耗的电功率的方法是否正确，并说明理由。

（2）

求这台电动机在时间t内，电动机线圈产生的热量。

（3）

求电动机在时间t内所做的机械功。
