   今天我们学习管线布置的第九章第6节，这节课学习电气布线中线束的创建端子，这节课继续前面的线束的内容进行讲解，本节课学习线束中的创建端子。视频简单明了，欢迎大家在线收看。

   简单操作步骤：

1、首先选择打开软件，然后选择新建文件，选择电气布线，选择保存路径，其他默认，如图所示：

2、接着选择添加组件命令，选择上一节课创建的组件进行添加，位置放置在绝对原点，如图所示：

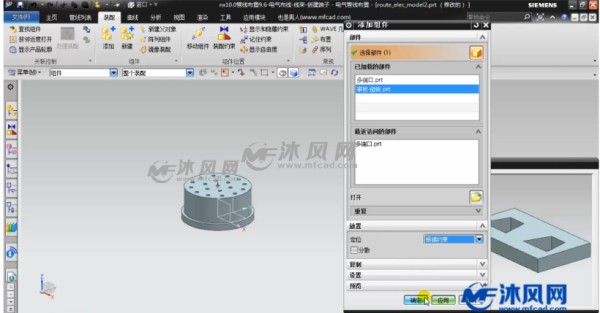

3、然后再选择添加组件命令，选择前面创建的部件审核-旋转进行添加，定位选择装配约束，如图所示：

4、接着选择审核部件命令，选择多端口进行创建，然后指派管端，选择创建阵列，选择圆形阵列，创建图中的管端，如图所示：

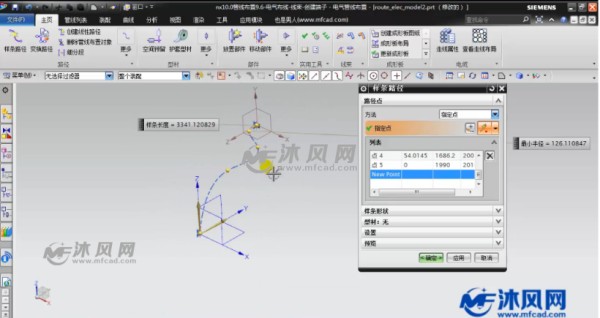

5、然后选择创建样条路径，方法选择指定点，选择多端口部件的端口为起点，然后依次选择几个点，最终选择部件审核-旋转的端口为结束点,如图所示：

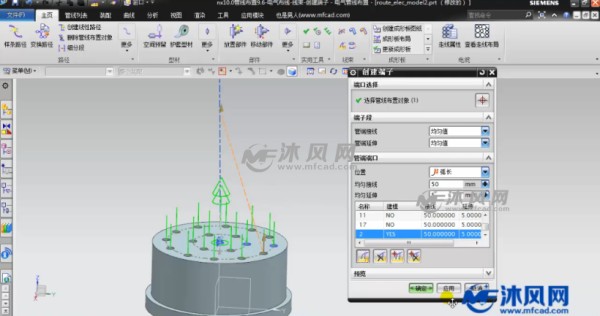

6、接着选择创建端子命令，选择管线布置对象为多端口部件的端口，然后选择管端接线和管端延伸为均匀值，均匀接线为50mm，均匀延伸为5mm，然后选择第2个管端，点击生成选定模型，如图所示：

7、然后再选择创建端子命令，同样选择端口，管端接线和管端延伸都是出发点特性，然后选择第9和16管端，接着选择生成选定模型，如图所示：

8、接着选择创建端子命令，选择管线布置对象为多端口部件的端口，然后选择管端接线和管端延伸为均匀值，均匀接线为80mm，均匀延伸为5mm，然后选择点击生成全部模型，如图所示：

9、然后再次选择创建端子命令，选择管线布置对象为审核-旋转部件的端口，然后选择管端接线和管端延伸为均匀值，均匀接线为100mm，均匀延伸为10mm，然后选择点击生成全部模型，如图所示：

更多内容，请在线观看。
