一种污水处理智能控制系统的制作方法

智能家居系统集成多种设备，通过中心控制器统一管理 #生活技巧# #居家实用技巧# #智能生活设备使用#

1.本实用新型属于污水处理设备技术领域，尤其涉及一种污水处理智能控制系统。

背景技术：

2.污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
3.然而现阶段大部分污水处理设备在使用时，对于污水内部的较大杂质无法打碎，导致杂质无法很好的清除和对污水过滤，从而影响污水处理设备的过滤效率和过滤效果，污水处理效果不佳，同时大部分的污水处理设备在排水时，无法控制排水的速度，污水处理设备长久使用排水口容易产生阻塞，导致污水无法排出。

技术实现要素：

4.本实用新型的目的在于：为了解决污水设备内部有较大杂质时，无法过滤和排水无法控制水流速度和产生阻塞的问题，而提出的一种污水处理智能控制系统。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种污水处理智能控制系统，包括搅拌池，所述搅拌池的内部活动设置有第一转动杆与第二转动杆，所述第一转动杆与第二转动杆的外壁均固定设置有多个相对应分布的套环，多个所述套环的外壁均固定设置有对个相对应分布的搅拌叶片，所述搅拌池的一侧壁固定设置有第一电机，所述第一电机的输出端与第一转动杆固定连接，所述搅拌池的另一侧壁设置有第一齿轮与第二齿轮，所述第一齿轮与第一转动杆固定连接，所述第二齿轮与第二转动杆固定连接，所述第一齿轮与第二齿轮相啮合，所述搅拌池的内部设置有滑动板，所述滑动板的外壁固定设置有网兜，所述网兜的内部固定设置有过滤网，所述滑动板的两侧壁均固定设置有滑块，所述搅拌池的两侧内壁均开设有滑槽，所述滑块与滑槽活动连接，所述搅拌池的外壁固定设置有出水管，所述出水管与搅拌池相连通。
7.作为上述技术方案的进一步描述：
8.所述搅拌池的外壁固定设置有第二电机，所述搅拌池的内部设置有转盘，所述第二电机的输出端与转盘固定连接，所述转盘的内部固定设置有转轴，所述转轴的外壁活动设置有推动杆，所述推动杆远离转轴的一端固定设置有升缩杆，所述搅拌池的两侧内壁均开设有活动槽，所述升缩杆的外壁固定设置有推动板，所述升缩杆的底部固定设置有滑动杆，所述滑动杆在活动槽内部滑动，所述出水管与推动板活动连接，所述出水管的底部开设有出水口。
9.作为上述技术方案的进一步描述：
10.所述搅拌池的外壁固定固定设置有两个相对应分布的固定杆，所述出水管远离搅拌池的一端设置有密封盖。
11.作为上述技术方案的进一步描述：
12.所述密封盖的外壁固定设置有两个相对应分布的连接块，所述固定杆与连接块之间均螺纹设置有螺杆。
13.作为上述技术方案的进一步描述：
14.所述密封盖与出水管活动连接。
15.作为上述技术方案的进一步描述：
16.所述推动板的外壁固定设置有橡胶圈。
17.综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
18.1、污水处理装置在对污水较大杂质处理时，首先启动第一电机，随后第一电机带动第一转动杆和第一齿轮转动，通过第一齿轮和第二齿轮相啮合，从而使第二转动杆转动，通过第一转动杆和第二转动杆转动，从而带动搅拌叶片转动，通过第一转动杆和第二转动杆上的搅拌叶片相交，从而对污水内较大杂质进行绞碎，防止较大杂质对污水处理装置内部产生堵塞，随后绞碎后的杂质随污水一起通过过滤网进行过滤，过滤好的水穿过过滤网和网兜，而无法分解的杂质则留在网兜中，当网兜内部的杂质需要清理时，通过滑槽和滑块的相互配合从而可时滑动板抽出脱离搅拌池，通过滑动板的抽出从而带出网兜内部的杂质，从而对无法分解的杂质进行处理，通过对于污水内部的较大杂质绞碎，可防止无法分解的杂质在过滤时阻塞过滤网，从而影响污水处理设备的过滤效率和过滤效果。
19.2、污水处理装置在控制排水量时，首先启动第二电机带动转盘转动，通过转轴和推动杆的相互配合，从而带动升缩杆上升，同时升缩杆底部有的滑动杆处于水平位，不会被拉伸出现转盘卡死的现象，当转盘在旋转时，从而使滑动杆在活动槽内部前后滑动，从而使推动板在出水管内部前后滑动，通过推动板的滑动，从而调节出水管上的出水口的大小，通过调节出水口的大小，从而使出水管排水时的速度可调节，同时通过推动板的滑动，可防止出水管内部产生堵塞，造成水无法排出，导致污水处理装置无法运转。
附图说明

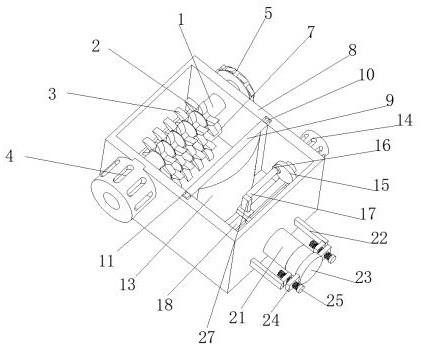

20.图1为本实用新型整体的结构示意图；
21.图2为本实用新型整体侧视的结构示意图；
22.图3为本实用新型整体俯视的结构示意图；
23.图4为本实用新型整体底部的结构示意图。
24.图例说明：
25.1、第一转动杆；2、套环；3、搅拌叶片；4、第一电机；5、第一齿轮；6、第二齿轮；7、第二转动杆；8、搅拌池；9、滑动板；10、滑块；11、滑槽；12、过滤网；13、网兜；14、第二电机；15、转盘；16、转轴；17、推动杆；18、滑动杆；19、活动槽；20、推动板；21、出水管；22、固定杆；23、密封盖；24、连接块；25、螺杆；26、出水口；27、升缩杆。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
27.请参阅图1-4，本实用新型提供一种技术方案：一种污水处理智能控制系统，包括搅拌池8，搅拌池8的内部活动设置有第一转动杆1与第二转动杆7，第一转动杆1与第二转动杆7的外壁均固定设置有多个相对应分布的套环2，多个套环2的外壁均固定设置有对个相对应分布的搅拌叶片3，搅拌池8的一侧壁固定设置有第一电机4，第一电机4的输出端与第一转动杆1固定连接，搅拌池8的另一侧壁设置有第一齿轮5与第二齿轮6，第一齿轮5与第一转动杆1固定连接，第二齿轮6与第二转动杆7固定连接，第一齿轮5与第二齿轮6相啮合，搅拌池8的内部设置有滑动板9，滑动板9的外壁固定设置有网兜13，网兜13的内部固定设置有过滤网12，滑动板9的两侧壁均固定设置有滑块10，搅拌池8的两侧内壁均开设有滑槽11，滑块10与滑槽11活动连接，搅拌池8的外壁固定设置有出水管21，出水管21与搅拌池8相连通。
28.污水处理装置在对污水较大杂质处理时，首先启动第一电机4，随后第一电机4带动第一转动杆1和第一齿轮5转动，通过第一齿轮5和第二齿轮6相啮合，从而使第二转动杆7转动，通过第一转动杆1和第二转动杆7转动，从而带动搅拌叶片3转动，通过第一转动杆1和第二转动杆7上的搅拌叶片3相交，从而对污水内较大杂质进行绞碎，防止较大杂质对污水处理装置内部产生堵塞，随后绞碎后的杂质随污水一起通过过滤网12进行过滤，过滤好的水穿过过滤网12和网兜13，而无法分解的杂质则留在网兜13中，当网兜13内部的杂质需要清理时，通过滑槽11和滑块10的相互配合从而可时滑动板9抽出脱离搅拌池8，通过滑动板9的抽出从而带出网兜13内部的杂质，从而对无法分解的杂质进行处理，通过对于污水内部的较大杂质绞碎，可防止无法分解的杂质在过滤时阻塞过滤网12，从而影响污水处理设备的过滤效率和过滤效果。
29.搅拌池8的外壁固定设置有第二电机14，搅拌池8的内部设置有转盘15，第二电机14的输出端与转盘15固定连接，转盘15的内部固定设置有转轴16，转轴16的外壁活动设置有推动杆17，推动杆17远离转轴16的一端固定设置有升缩杆27，搅拌池8的两侧内壁均开设有活动槽19，升缩杆27的外壁固定设置有推动板20，升缩杆27的底部固定设置有滑动杆18，滑动杆18在活动槽19内部滑动，出水管21与推动板20活动连接，出水管21的底部开设有出水口26。
30.污水处理装置在控制排水量时，首先启动第二电机14带动转盘15转动，通过转轴16和推动杆17的相互配合，从而带动升缩杆27上升，同时升缩杆27底部有的滑动杆18处于水平位，不会被拉伸出现转盘15卡死的现象，当转盘15在旋转时，从而使滑动杆18在活动槽19内部前后滑动，从而使推动板20在出水管21内部前后滑动，通过推动板20的滑动，从而调节出水管21上的出水口26的大小，通过调节出水口26的大小，从而使出水管21排水时的速度可调节，同时通过推动板20的滑动，可防止出水管21内部产生堵塞，造成水无法排出，导致污水处理装置无法运转。
31.搅拌池8的外壁固定固定设置有两个相对应分布的固定杆22，出水管21远离搅拌池8的一端设置有密封盖23。
32.通过密封盖23可对出水管21的端部进行密封。
33.密封盖23的外壁固定设置有两个相对应分布的连接块24，固定杆22与连接块24之间均螺纹设置有螺杆25。
34.通过连接块24、固定杆22和螺杆25的相互配合，可使密封盖23牢牢固定在出水管21的端部。
35.密封盖23与出水管21活动连接。
36.通过密封盖23和出水管21活动连接，可使密封盖23可脱离出水管21，方便更换内部的推动板20
37.推动板20的外壁固定设置有橡胶圈。
38.通过橡胶圈，可使推动板20在出水管21滑动时更加密封。
39.工作原理：污水处理装置在对污水较大杂质处理时，首先启动第一电机4，随后第一电机4带动第一转动杆1和第一齿轮5转动，通过第一齿轮5和第二齿轮6相啮合，从而使第二转动杆7转动，通过第一转动杆1和第二转动杆7转动，从而带动搅拌叶片3转动，通过第一转动杆1和第二转动杆7上的搅拌叶片3相交，从而对污水内较大杂质进行绞碎，防止较大杂质对污水处理装置内部产生堵塞，随后绞碎后的杂质随污水一起通过过滤网12进行过滤，过滤好的水穿过过滤网12和网兜13，而无法分解的杂质则留在网兜13中，当网兜13内部的杂质需要清理时，通过滑槽11和滑块10的相互配合从而可时滑动板9抽出脱离搅拌池8，通过滑动板9的抽出从而带出网兜13内部的杂质，从而对无法分解的杂质进行处理，污水处理装置在控制排水量时，首先启动第二电机14带动转盘15转动，通过转轴16和推动杆17的相互配合，从而带动升缩杆27上升，同时升缩杆27底部有的滑动杆18处于水平位，不会被拉伸出现转盘15卡死的现象，当转盘15在旋转时，从而使滑动杆18在活动槽19内部前后滑动，从而使推动板20在出水管21内部前后滑动，通过推动板20的滑动，从而调节出水管21上的出水口26的大小，通过调节出水口26的大小，从而使出水管21排水时的速度可调节，同时通过推动板20的滑动，可防止出水管21内部产生堵塞，造成水无法排出，导致污水处理装置无法运转。
40.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
