一种浴室防滑垫的制作方法

用旧浴帘制作浴室防滑垫 #生活技巧# #居家生活技巧# #懒人生活技巧# #懒人家居改造案例#

本实用新型涉及一种防滑垫技术领域，具体是一种浴室防滑垫。

背景技术：

地垫是一种能有效地在入口处刮除泥尘和水份，保持室内地面整洁的产品。特点是弹性柔软，脚感舒适，含有独特的抗紫外线添加剂，防止褪色及脆化现象，能承受日晒雨淋的室外环境，同时也是一种家庭、酒店常用的地面装饰品，它兼具美观和实用功能，但是在家庭、酒店等场所，地垫时常会用在浴室或者水分较多的地方。

现有的地垫中，通常只是塑料制成，通过表面的防滑纹路从而起到基本的防滑作用，当地垫上的水分过多时，会从地垫上流到地上，人员经过时，在地垫上不易摔倒，但是经过地垫后，还是会出现摔倒现象，此问题亟待解决。

技术实现要素：

本实用新型的目的在于提供一种浴室防滑垫，以解决现有技术中的问题。本实用新型结构简单，使用方便，便于安装和拆卸，且在黑暗的环境中能为使用者提供照明。

为实现上述目的，本实用新型提供如下技术方案：一种浴室防滑垫，包括防滑垫本体，所述防滑垫本体包括附着层、芯层和防滑层，所述芯层位于所述附着层与所述防滑层之间，所述芯层为中心支撑层、多孔轻质层、中心支撑层三层复合结构，所述附着层上方设置有纳米活性炭吸附层，所述纳米活性炭吸附层上方设置有吸湿层，所述吸湿层上方设置有防水透气膜层，所述防水透气膜层上方设置有荧光粉层，所述防滑层下方设置有纳米活性炭吸附层，所述纳米活性炭吸附层下方设置有吸湿层，所述吸湿层下方设置有防水透气膜层，所述防水透气膜层下方设置有荧光粉层，所述防滑垫本体左端设置有安装孔，所述防滑垫本体右端设置有安装柱。

进一步地，所述附着层、芯层、防滑层之间以及所述芯层的三层复合结构之间通过生态胶粘合剂粘结。

进一步地，所述附着层、防滑层均为浸入竹活性炭的pvc通孔单层。

进一步地，所述安装孔与所述安装柱之间能够啮合在一起，且所述安装孔与所述安装柱逐一对应。

进一步地，所述附着层、芯层、防滑层的厚度分别为3-5mm、8-12mm、3-5mm。

进一步地，所述多孔轻质层通过利用再生塑料进行发泡处理获得。

进一步地，所述吸湿层为活性氧化铝吸湿层。

与现有技术相比，本实用新型的有益效果是：本实用新型提供一种浴室防滑垫，涉及防滑垫技术领域，安装孔与安装柱逐一对应啮合在一起，使得防滑垫本体便于安装和拆卸，荧光粉层的设计使得本实用新型在黑暗环境中能够为使用者提供照明，防水透气膜层能够有效进行防水，吸湿层可起到吸湿防潮的作用，纳米活性炭吸附层能吸附水中的有害物质，从而净化水，多孔轻质层的原料为再生塑料，来源广泛，节能环保，能为国家处理废旧塑料处理困难等问题。

附图说明

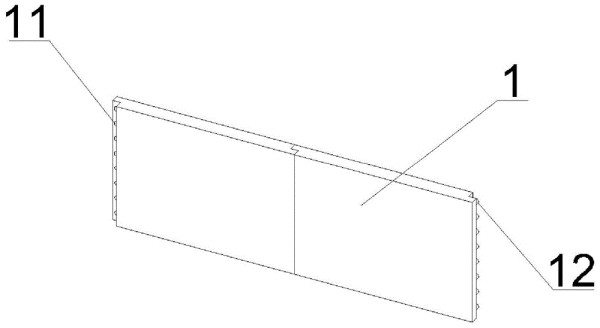

图1为本实用新型一种浴室防滑垫的拼接结构示意图。

图2为本实用新型一种浴室防滑垫的剖视图。

图中：1、防滑垫本体；2、附着层；3、芯层；4、防滑层；5、中心支撑层；6、多孔轻质层；7、纳米活性炭吸附层；8、吸湿层；9、防水透气膜层；10、荧光粉层；11、安装孔；12、安装柱；13、生态胶粘合剂。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种浴室防滑垫，包括防滑垫本体1，防滑垫本体1包括附着层2、芯层3和防滑层4，芯层3位于附着层2与防滑层4之间，芯层3为中心支撑层5、多孔轻质层6、中心支撑层5三层复合结构，附着层2上方设置有纳米活性炭吸附层7，纳米活性炭吸附层7上方设置有吸湿层8，吸湿层8上方设置有防水透气膜层9，防水透气膜层9上方设置有荧光粉层10，防滑层4下方设置有纳米活性炭吸附层7，纳米活性炭吸附层7下方设置有吸湿层8，吸湿层8下方设置有防水透气膜层9，防水透气膜层9下方设置有荧光粉层10，防滑垫本体1左端设置有安装孔11，防滑垫本体1右端设置有安装柱12。

附着层2、芯层3、防滑层4之间以及芯层3的三层复合结构之间通过生态胶粘合剂13粘结，附着层2、防滑层4均为浸入竹活性炭的pvc通孔单层，安装孔11与安装柱12之间能够啮合在一起，且安装孔11与安装柱12逐一对应，附着层2、芯层3、防滑层4的厚度分别为3-5mm、8-12mm、3-5mm，多孔轻质层6通过利用再生塑料进行发泡处理获得，吸湿层8为活性氧化铝吸湿层。

本实用新型的工作原理是：使用时，安装孔11与安装柱12逐一对应啮合在一起，使得防滑垫本体1便于安装和拆卸，防水透气膜层9能够防止流水进入防滑垫本体1中，吸湿层8能够吸湿防潮，纳米活性炭吸附层7能吸附水中的有害物质，从而净化水，多孔轻质层6的原料为再生塑料，来源广泛，节能环保，能为国家处理废旧塑料处理困难等问题，荧光粉层10在黑暗的环境中会发光，为使用者提供照明。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

1.一种浴室防滑垫，包括防滑垫本体(1)，其特征在于:所述防滑垫本体(1)包括附着层(2)、芯层(3)和防滑层(4)，所述芯层(3)位于所述附着层(2)与所述防滑层(4)之间，所述芯层(3)为中心支撑层(5)、多孔轻质层(6)、中心支撑层(5)三层复合结构，所述附着层(2)上方设置有纳米活性炭吸附层(7)，所述纳米活性炭吸附层(7)上方设置有吸湿层(8)，所述吸湿层(8)上方设置有防水透气膜层(9)，所述防水透气膜层(9)上方设置有荧光粉层(10)，所述防滑层(4)下方设置有纳米活性炭吸附层(7)，所述纳米活性炭吸附层(7)下方设置有吸湿层(8)，所述吸湿层(8)下方设置有防水透气膜层(9)，所述防水透气膜层(9)下方设置有荧光粉层(10)，所述防滑垫本体(1)左端设置有安装孔(11)，所述防滑垫本体(1)右端设置有安装柱(12)。

2.根据权利要求1所述的一种浴室防滑垫，其特征在于:所述附着层(2)、芯层(3)、防滑层(4)之间以及所述芯层(3)的三层复合结构之间通过生态胶粘合剂(13)粘结。

3.根据权利要求1所述的一种浴室防滑垫，其特征在于:所述附着层(2)、防滑层(4)均为浸入竹活性炭的pvc通孔单层。

4.根据权利要求1所述的一种浴室防滑垫，其特征在于:所述安装孔(11)与所述安装柱(12)之间能够啮合在一起，且所述安装孔(11)与所述安装柱(12)逐一对应。

5.根据权利要求1所述的一种浴室防滑垫，其特征在于:所述附着层(2)、芯层(3)、防滑层(4)的厚度分别为3-5mm、8-12mm、3-5mm。

6.根据权利要求1所述的一种浴室防滑垫，其特征在于:所述多孔轻质层(6)通过利用再生塑料进行发泡处理获得。

7.根据权利要求1所述的一种浴室防滑垫，其特征在于:所述吸湿层(8)为活性氧化铝吸湿层。

技术总结
本实用新型公开了一种浴室防滑垫，包括防滑垫本体，防滑垫本体包括附着层、芯层和防滑层，芯层位于附着层与所述防滑层之间，芯层为中心支撑层、多孔轻质层、中心支撑层三层复合结构，附着层上方设置有纳米活性炭吸附层，纳米活性炭吸附层上方设置有吸湿层，吸湿层上方设置有防水透气膜层，防水透气膜层上方设置有荧光粉层，防滑层下方设置有纳米活性炭吸附层，纳米活性炭吸附层下方设置有吸湿层，吸湿层下方设置有防水透气膜层，防水透气膜层下方设置有荧光粉层，防滑垫本体左端设置有安装孔，防滑垫本体右端设置有安装柱。本实用新型结构简单，使用方便，便于安装和拆卸，且在黑暗的环境中能为使用者提供照明。

技术研发人员：王国洪
受保护的技术使用者：佛山市顺德区红鑫塑胶有限公司
技术研发日：2020.03.04
技术公布日：2020.11.20
