一 概要

  基于单片机智能垃圾桶红外感应自动开关盖系统设计概要

一、设计背景与目的

随着科技的进步和人们生活水平的提高，智能化产品逐渐渗透到日常生活中。智能垃圾桶作为一种智能家居产品，能够提升生活品质，减少环境污染。本系统基于单片机设计了一款智能垃圾桶，采用红外感应技术实现自动开关盖功能，为用户提供更加便捷、卫生的使用体验。

二、系统组成

该系统主要由以下几个部分组成：

单片机控制模块：作为系统的核心控制单元，负责接收红外传感器的信号，根据信号判断是否需要开启或关闭垃圾桶盖，并控制驱动模块执行相应的动作。
红外感应模块：通过红外传感器实时监测垃圾桶上方一定范围内的物体移动，当有物体靠近时，红外传感器会产生信号变化，并将信号发送给单片机控制模块。
驱动模块：接收单片机控制模块的控制信号，驱动垃圾桶盖的开启或关闭。
电源模块：为系统提供稳定的电源供应，确保系统能够持续稳定运行。
三、工作原理

当用户靠近垃圾桶时，红外传感器会检测到物体的移动，并将信号变化发送给单片机控制模块。
单片机控制模块接收到红外传感器的信号后，会进行信号处理和分析，判断是否需要开启垃圾桶盖。如果需要开启，则通过驱动模块控制垃圾桶盖的开启。
当用户将垃圾投入垃圾桶后，红外传感器会再次检测到物体的移动，单片机控制模块会再次接收到信号。此时，单片机控制模块会判断是否需要关闭垃圾桶盖，如果需要关闭，则通过驱动模块控制垃圾桶盖的关闭。
垃圾桶盖的开启和关闭动作可以通过电机或舵机等执行机构实现，具体实现方式可根据实际情况进行选择。
四、系统特点

智能化程度高：采用红外感应技术，实现垃圾桶盖的自动开关，无需用户手动操作，提高了使用的便捷性和卫生性。
节能环保：通过智能控制，避免了因用户忘记关闭垃圾桶盖而造成的资源浪费和环境污染。
稳定性好：系统采用成熟的单片机技术和可靠的红外传感器，确保系统能够持续稳定运行。
易于安装和维护：系统结构简单，安装方便，同时易于进行维护和升级。
五、应用前景

基于单片机智能垃圾桶红外感应自动开关盖系统具有广泛的应用前景。在家庭、办公室、公共场所等场景中，该系统可以为用户提供更加便捷、卫生的垃圾处理体验。同时，随着智能家居技术的不断发展，该系统还可以与其他智能家居设备相结合，形成更加完善的智能家居系统，为人们提供更加智能化、舒适化的生活环境。

二、功能设计

52单片机、红外避障传感器、HX711称重、蜂鸣器报警、继电器及电源组成。

1、避障红外传感器检测到障碍物，即检测到有人要扔垃圾，继电器打开，否则，继电器断开。表示垃圾桶盖打开闭合。

2、如果称重传感器检测到重量超过一定值约1kg，表示垃圾过多或者垃圾重量过重，蜂鸣器报警提醒。

3、如果设备启动时间超过约30秒，表示垃圾存放过久需要处理，蜂鸣器报警提醒。

注意：称重/压力传感器上电时，保持没有重物，去皮功能。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

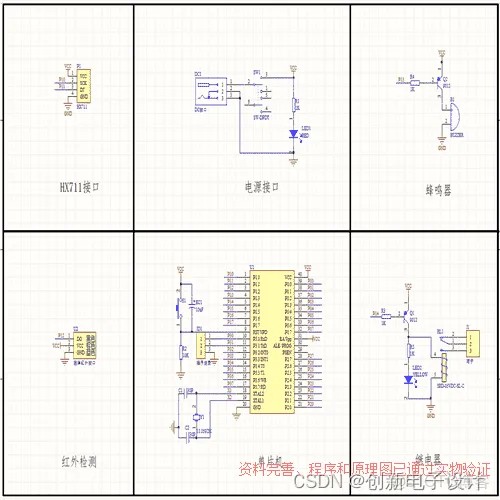

原理图

五、 程序

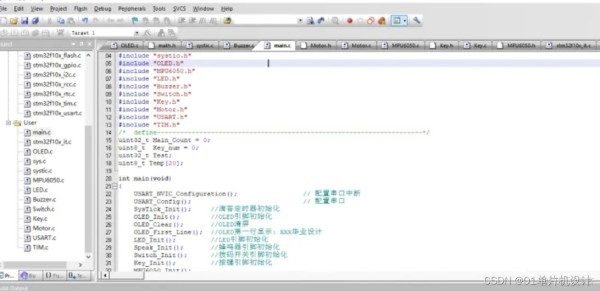

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
