霍尔元件在门磁开关上的应用

门磁是生活中常用的安全保护和报警的装置，主要是用来检测门、窗、抽屉、柜子等是否非法打开或移动的情况。门磁广泛应用于城市安防、银行、电信、电力、小区、工厂、学校、公司、家庭、仓库等众多需门窗防护的地方。

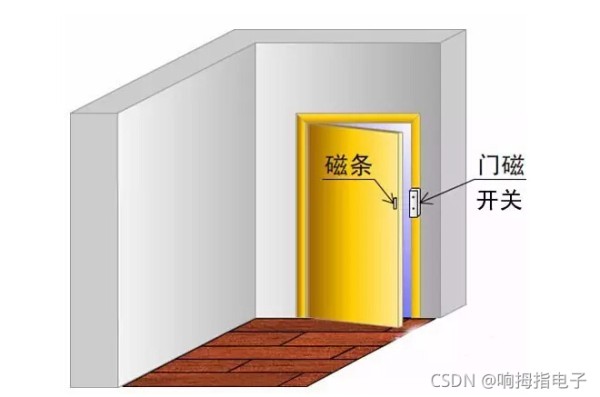

门磁主要由两部分组成，一个是能产生恒定磁场的磁铁，另外就是门磁开关。门磁开关的主要作用就是当这两部分分开到一定的距离后，门磁开关会触发一个电信号，并通过连接线将此信号发送报警系统中，然后由报警系统鸣响报警，并同时拨打系统预设的报警电话。由于门磁安装一般比较隐蔽，一般很难发现，所以通常能起到较好的防护措施，因此在实际应用中比较受欢迎。

新型的门磁开关的内部有一个霍尔元件，霍尔元件属于磁敏元件，其原理是霍尔效应，即霍尔元件能感应磁场的变化并产生与磁场大小成比例的电势差，称为霍尔电压。我们用霍尔元件在门窗处于关闭的状态时，由于此时磁场最强，因此霍尔电压最大。而当门窗被打开，因此磁铁的磁场方向不再正对霍尔传感器及距离的原因，导致霍尔电压减小甚至为零。通过对霍尔电压大小变化范围进行设定，就能起到对门窗状态检测作用，从而达到安防报警的目的。

全极型霍尔IC SS3413ESOT，SS3413ESOT是一款低功耗、高灵敏度、全极霍尔的传感器。因此大大降低了对安装磁铁的要求，也降低了使用的成本。SS3413ESOT的典型消耗电流功耗非常低，非常适合对供电有一定要求和电池供电的应用。同时该产品的尺寸也非常小，能集成到大部分空间受限的应用中，对一般用户则能起到节约空间，降低产品尺寸的作用。
