DIY设计“网红楼梯灯”（附电路原理图、电路板效果图）

发布时间：2025-08-12 12:44

了解电路图的读法，能看懂原理图和接线图 #生活知识# #生活技能# #基础电工#

楼梯灯在无主灯设计领域之中，可以说近年是越来越广泛了。感应楼梯灯自动亮灭的功能，让居家生活更加人性化，柔和的出光效果也让家的整个格调都提升了不少。

互动式网红楼梯灯是一种总称，一般是指与人有互动体验的创意楼梯，其中包括但不限于钢琴楼梯灯、网红踏步楼梯灯。它们与传统的网红楼梯相比，注入了“动态灯光”、“声音”等元素，来引起人们的注意力，（关注公众号电路一点通）加大他们的好奇心，并促使他们与之互动体验。

它有的会随着步伐发光，即随着人走动的步伐而点亮楼梯，因此网友也把这种互动式网红楼梯灯叫做网红踏步感应楼梯灯。

对于单总线三色LED灯大家比较熟悉的是WS2812,其实它还有一款专用的匹配不同LED灯的芯片，同样是单总线通信.

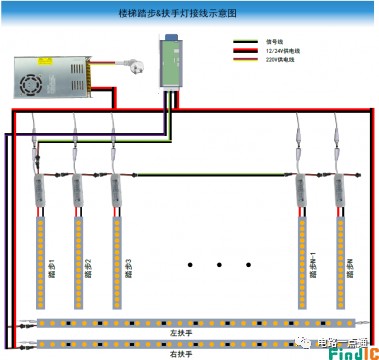

整个系统的框图如下所示

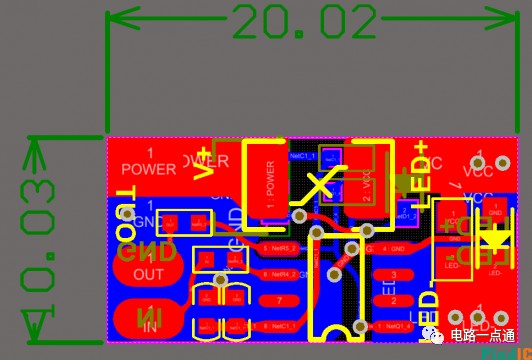

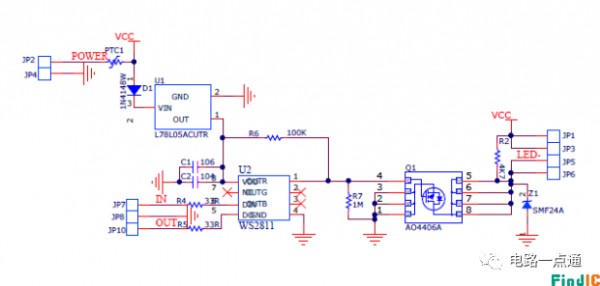

驱动每个楼梯踏步的小模块原理图和PCB板，每个小模块的驱动电流可以根据需要更会MOS管，这里是用的是AO4406A，驱动3A以下电流没问题

运放加三极管的恒流源电路（2种方案优缺点对比） DC12V电源降压转为5V，这3种方案可参考学习 19招电路（5V转3.3V）方案，运用起来非常棒

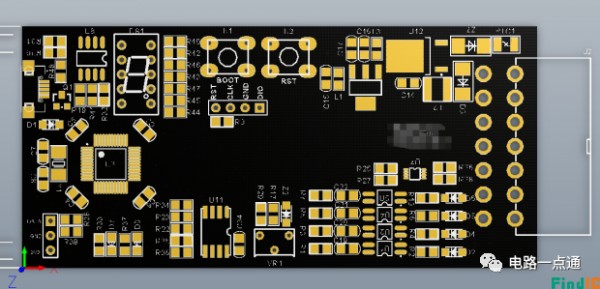

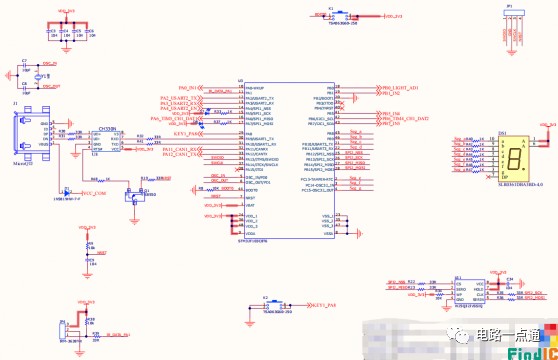

主控器原理图和PCB如下图所示，带两路单总线接口输出，电源带反接保护，并可以通过串口对程序进行升级，还有一个数码管用于当前灯光模式显示整个模块做出来的效果如下所示，（关注公众号电路一点通）代码大家可以参考网上STM32 TIM驱动WS2812的代码，可以直接使用

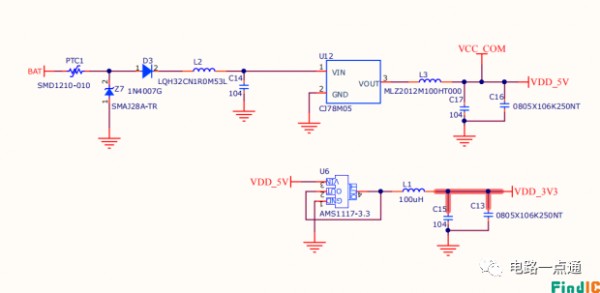

供电部分：

主控电路：

接口电路：

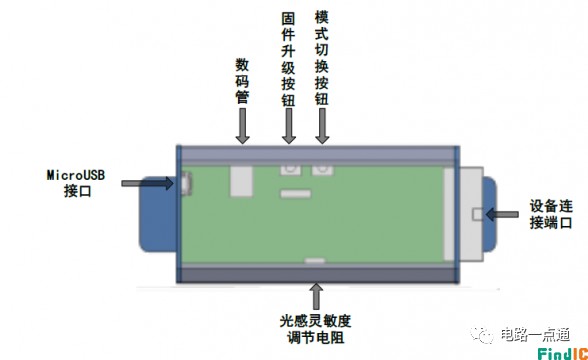

电路板最终效果图：

整个项目做下来，不考虑芯片涨价的情况下，成本可以控制在30左右，当然STM32也可以使用国产Pin to Pin的芯片替代。
