目录

1. Maxwell电机损耗分析概述 1.1 能效与电机损耗的关系 1.2 分析的重要性和挑战 2. 理论基础与损耗类型 2.1 电机的基本工作原理 2.1.1 电磁转换基本概念 2.1.2 电机结构与工作特性 2.2 电机损耗的分类 2.2.1 铜损耗与铁损耗 2.2.2 机械损耗与杂散损耗 3. 损耗分析的实践方法 3.1 测量技术与设备 3.1.1 传统测量方法 3.1.2 高精度测量仪器的应用

解锁专栏，查看完整目录

参考资源链接：Maxwell中的铁耗分析与B-P曲线设置详解

电机作为现代工业和日常生活中的重要设备，其效率直接影响到能源的利用效率和运行成本。Maxwell电机损耗分析旨在深入理解和量化电机运行过程中产生的各种能量损失，进而为电机设计、优化和能效提升提供科学依据。在本章中，我们将简要介绍Maxwell电机损耗分析的背景意义、主要分析目标以及分析过程中所需要关注的关键点。通过对这些方面的概述，为读者提供一个清晰的引入，为进一步深入探讨电机损耗的类型、测量技术、优化策略以及案例分析打下基础。

1.1 能效与电机损耗的关系

电机能效是评价电机性能的关键指标之一，其中损耗的准确分析和控制对于提升电机能效至关重要。Maxwell电机损耗分析有助于揭示电机在实际运行中的效率瓶颈，为能效提升提供针对性的改进方向。

1.2 分析的重要性和挑战

随着全球能源危机和环保法规的加强，电机损耗分析成为电机设计制造和维护领域的热点。然而，在实际操作中，如何准确测量和分析损耗，特别是如何分离和区分不同类型的损耗，是当前面临的挑战之一。

2. 理论基础与损耗类型

2.1 电机的基本工作原理

电机是将电能转换为机械能的一种装置。它的基本工作原理是通过电枢绕组中的电流与固定磁场相互作用产生电磁力，进而推动电机轴旋转。电机的电磁转矩是其正常工作的核心，电磁转矩的大小取决于通过电枢绕组的电流和气隙磁场的强度。电机转子的旋转速度与输入电源的频率密切相关，这是电机设计和应用中非常关键的因素。

2.1.1 电磁转换基本概念

电磁转换涉及的物理现象包括法拉第电磁感应定律和洛伦兹力。法拉第定律解释了当磁通量在闭合电路中变化时，会在电路中产生电动势。洛伦兹力定律则描述了在磁场中导体中电流所产生的力。电机中的电枢绕组在旋转时切割磁力线，从而产生感应电动势和电流，电流与磁场相互作用产生转矩，驱动电机转动。

产生

与磁场相互作用

共同作用

共同作用

磁通量变化

感应电动势

电枢绕组中的电流

电磁转矩

电机转动

2.1.2 电机结构与工作特性

电机主要由定子和转子组成。定子包含固定的绕组和铁芯，而转子则包括可以旋转的电枢绕组和铁芯。工作特性通常指的是电机的转速、扭矩、效率和功率因数等。电机在不同负载下有不同的工作特性，效率和功率因数会随负载变化而变化，这是电机损耗分析的重要考量因素。

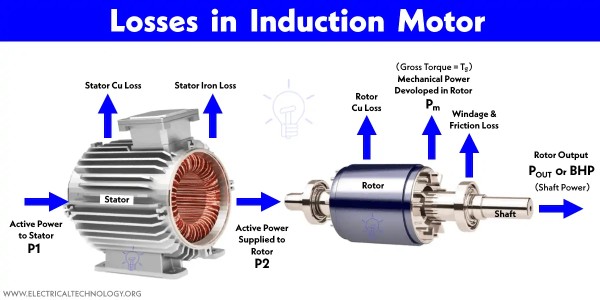

2.2 电机损耗的分类

电机在运行过程中，除了将电能转换为机械能，还会产生热量，这部分未转换为机械能的能量损失被称为损耗。电机损耗主要分为铜损耗、铁损耗、机械损耗和杂散损耗等。

2.2.1 铜损耗与铁损耗

铜损耗发生在电机绕组中，由于绕组电阻的存在，通过电流会产生热量。其大小可以通过电流的平方与电阻的乘积计算得出。铁损耗则与电机铁芯材料有关，主要包括磁滞损耗和涡流损耗。磁滞损耗是由于电机铁芯材料在交变磁场中反复磁化引起的能量损失，而涡流损耗则是由于交变磁场在铁芯中产生的感应电流所导致的损失。

产生热量

磁滞损耗

涡流损耗

电流通过绕组

铜损耗

交变磁场作用于铁芯

铁损耗

2.2.2 机械损耗与杂散损耗

机械损耗主要由电机的摩擦和风阻引起，包括轴承摩擦、风扇转动等产生的损耗。杂散损耗则涉及电机中较难测量和计算的部分，例如局部的涡流损耗、漏磁等引起的损耗。这些损耗的减少通常依赖于电机设计的优化和材料的选择。

产生摩擦和风阻

涡流和漏磁

电机运行

机械损耗

磁场局部效应

杂散损耗

在进行损耗分析时，需要综合考虑电机的负载状况、材料属性、设计参数等因素，对各种损耗进行准确的计算和测量，以便提出有效的电机性能优化策略。

3. 损耗分析的实践方法

3.1 测量技术与设备

3.1.1 传统测量方法

在电机损耗分析的实践中，传统测量方法扮演了基础而重要的角色。这些方法通常包括直接测量和间接测量技术，它们在一定程度上可以提供电机损耗的粗略估计。直接测量技术主要关注于电机运行中产生的热量，通过温度传感器（如热电偶或热电阻）来测量电机关键部位的温度，并通过热损失公式来推算损耗值。

间接测量方法则是通过测试电机的电气参数（如电压、电流和功率）来推算损耗。例如，通过测量定子绕组的电阻并应用铜损公式（Pcu = I^2 * R，其中Pcu是铜损，I是电流，R是电阻）来估算铜损耗。

虽然这些方法简单易行，但由于其测量精度和效率限制，它们往往只能提供定性或粗略的定量数据，不足以支持高精度的电机性能优化。

3.1.2 高精度测量仪器的应用

为了提高测量精度和效率，高精度测量仪器在电机损耗分析中显得尤为重要。现代的仪器能够实时监测并记录电机在运行过程中的详细性能数据，其中包括：

功率分析仪：它可以测量电机输入端的电压、电流，并计算出实时的输入功率和效率。 数字多用表：高精度数字多用表能够提供准确
