一体化隔油提升设备

具备一定的造型设计能力，提升整体造型 #生活知识# #化妆技巧# #化妆师必备技能#

　　1、适用条件及场所

　　1)餐饮废水

　　2)环境温度：0～40℃ 

　　3)介质温度：≥5℃

　　4)pH值：5～9 

　　5)流量范围：1～50m³/h

　　6)电源电压：380V±10%                      

　　7)电源频率：50Hz±5% 

　　8)无特殊腐蚀性液体 

　　拓南高效隔油设备主要用于各类酒店、饭店、食堂、商铺、超市、地铁、餐饮娱乐场所等含油脂餐饮废水的隔油处理与污水排放。

　　2、设备原理

　　厨房餐饮废水及其他含油废水自流进入设备，首先经过不锈钢格栅栏，废水中的杂物被分离并暂存在格栅栏后废水进入油水分离区。油水分离区利用油水密度差原理，并采用锥形结构使浮油自动累计到浮油收集区，油水分离区配有电加热恒温装置，使油脂不会发生凝固，通过放油阀将浮油收集区的油脂排放至废油收集桶。油水分离区内液位达到一定高度时，污水在压力作用夏通过回流管流入储水箱，当储水箱内液位达到预设高度时，水泵自动启动，将污水提升至市政管网。

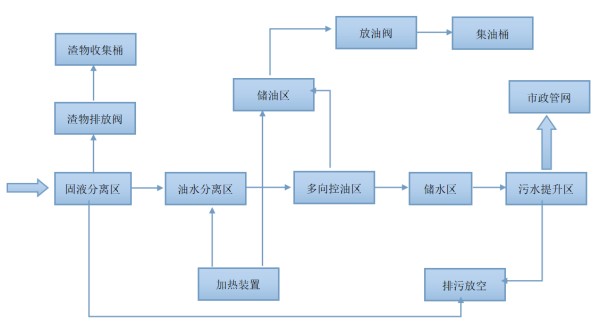

　　3. 设备运行流程图

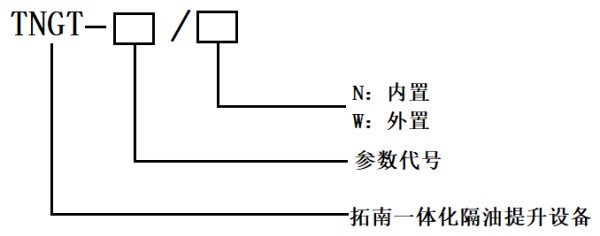

　　4、设备型号说明

　　5、设备功能特点

　　● 过滤除渣功能：含油废水经过过滤除渣装置，将固体渣物自动过滤拦截，人工定期清理渣物，防止渣物进入水箱。

　　● 沉淀腔-颗粒、污泥沉淀功能：含油废水进入沉淀池，利用油水密度差原理，油浮在上面，颗粒物及污泥沉淀，沉淀池定期排泥，含油废水流进油水分离仓;

　　● 废油收集功能：通过油水密度差且通过斜板式结构，增大油水分离区域，提高油水分离速度。

　　● 恒温功能：水分离仓设置有加热装置和温度传感器，温度设定在20℃—35℃，低于20℃时，加热装置自动加热，保证油脂不凝固，高于35℃时，加热装置停止工作，节省耗电。

　　● 出水自动虹吸功能：污水经油水分离仓底部流出，经过虹吸装置，利用虹吸原理，使得污水不断进入蓄水池。

　　● 污水自动提升功能：虹吸腔出来的污水，经过污水泵提升排到市政管网，提升装置采用双泵配置，一用一备。

　　● 系统密封运行，采用通气管、机房通风换气等方式，防止气味扩散，降低空气污染。

　　6、安装说明

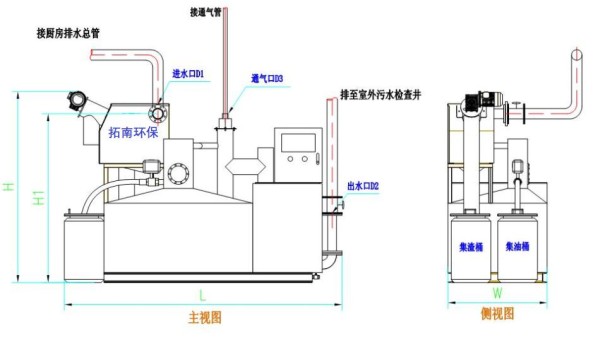

　　安装示意图

　　TNGT型一体化隔油提升设备安装技术说明：

　　● 要求地面平整;

　　● 设备进、出水口两端都必须安装闸阀，以便设备的调试及检修;

　　● 设备通风管应连接到室外或与建筑物的排水通风系统连接;

　　● 设备旁边应设有排水沟，便于维修排水和紧急事故的排水;

　　● 其他未尽事宜请参照相应的国家规范。

　　7、设备规格参数

设备
型号流量 (m³/h)扬程（m）功率（kw/单泵）进水口径(mm)出水口径(mm)设备尺寸（mm)安装预留空间尺寸（mm)长宽高长宽高TNGY(T)-10/25-105-100. 751006517001100165025001650190010-131.11006517001100165025001650190013-201.510065170011001650250016501900TNGY(T)-15/210-158-151.51006519001100165027001850195015-222.21006519001100165027001850195022-253.010065190011001650270018501950TNGY(T)-20/215-2011-151.51008020501100165028501850195015-202,21008020501100165028501850195020-283.010080205011001650285018501950TNGY(T)-25/220-2512-152.21008022001100165030002050195015-183.01008022001100165030002050195018-244.010080220011001650300020501950TNGY(T)-30/225-3012-153.010010023501100165031502050195015-184.010010023501100165031502050195018-305.5100100235011001650315020502000TNGY(T)-35/230-3512-154.015010027501100165035502050200015-185.515010027501100165035502050200018-307.5150100275011001650355020502000TNGY(T)-40/235-4012-154.015010031501100165039502050200015-185515010031501100165039502050200019-3075150100315011001650395020502000TNGY(T)-4540-4S10-154.015010031501100165039502050200015-205.515010031501100165039502050200020-307.5150100315011001650395020502000TNGY(T)-50/245-5012-154.015010039501100165047502050200015-205.515010039501100165047502050200019-307.5150100395011001650475020502000
