液压缸端盖加工工艺及夹具设计

摘要
机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练。因此,它在我们四年的大学生活中占有重要的地位。这次设计的是端盖，首先我们要熟悉零件,题目所给的零件是端盖。首先要了解端盖的作用，然后接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。最后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的加工路线图，制定该工件的夹紧方案。

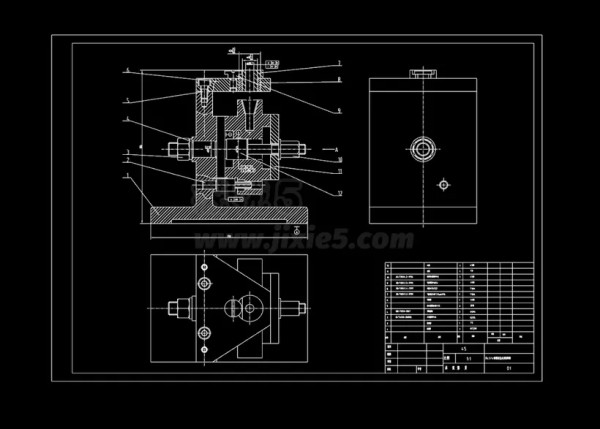

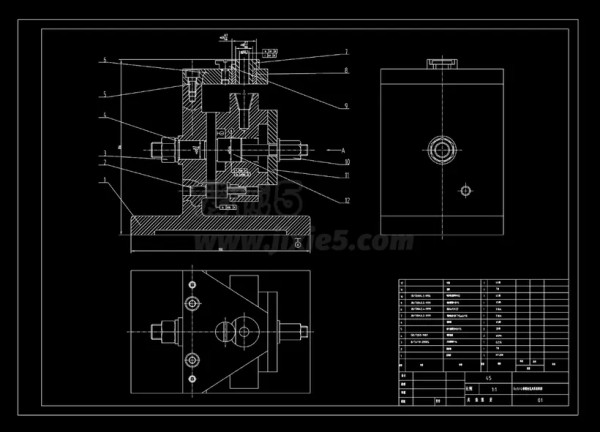

在设计专用夹具方面时，首先我们必须要明白夹具在零件加工中起到非常重要的作用。机床夹具的作用可归纳为以下几个方面：
1机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。
2机床夹具可快速地将工件定位和夹紧，减少辅助时间，提高了生产效率。
3采用机械、气动、液压等夹紧机构，可以减轻工人的劳动强度。
4利用机床夹具，可以使机床的加工工艺范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。

[关键词]液压缸；端盖；工艺设计；夹具

液压缸端盖加工工艺及夹具设计
