　　申请日2007.05.11

　　公开(公告)日2008.03.26

　　IPC分类号E03C1/12; E03B11/02

　　摘要

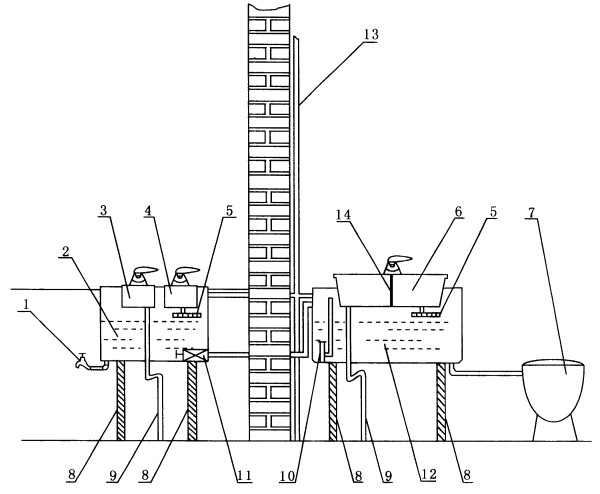

　　本实用新型公开一种生活用废水的分类回收利用装置，其主要组成：厨房中的两个水池为一个使用清洁剂的洗碗池(3)和一个不含油污和清洁剂的回收池(4);洗碗池下端与排污管(9)连接;回收池底部装置一滤网(5)，与储水箱(2)相通，储水箱上设置有一放水阀(1)，储水箱由支撑架(8)支撑;卫生间中的盥水池(6)底部一侧与排污管(9)连接，一侧装置一滤网(5)，与水箱(12)相通;水箱底部通过管道与无水箱座便器(7)相连通，水箱由支撑架(8)支撑;洗碗池(3)、回收池(4)和盥水池(6)的供水管均与自来水供水管(13)相连通。其结构简单，成本低，能够有效地节约水资源。

　　权利要求书

　　1.一种生活用废水的分类回收利用装置，其特征在于：其主要组成：厨房 中的两个水池为一个使用清洁剂的洗碗池(3)和一个不含油污和清洁剂的回收 池(4);洗碗池下端与排污管(9)连接;回收池底部装置一滤网(5)，与储水 箱(2)相通，储水箱上设置有一放水阀(1)，储水箱由支撑架(8)支撑;卫 生间中的盥水池(6)底部一侧与排污管(9)连接，一侧装置一滤网(5)，与 水箱(12)相通;水箱底部通过管道与无水箱座便器(7)相连通，水箱由支撑 架(8)支撑;洗碗池(3)、回收池(4)和盥水池(6)的供水管均与自来水供 水管(13)相连通。

　　2.如权利要求1所述的生活用废水的分类回收利用装置，其特征在于：其 回收池(4)的储水箱(2)内装置一水泵(11)，通过管道与盥水池(6)的水 箱(12)相通。

　　3.如权利要求1所述的生活用废水的分类回收利用装置，其特征在于：其 盥水池(6)内设置有一活动隔板(14)。

　　4.如权利要求1所述的生活用废水的分类回收利用装置，其特征在于：其 盥水池(6)的水箱(12)内，底部设置有一限位水阀(10)，通过管道与自来 水供水管(13)相连通。

　　说明书

　　一种生活用废水的分类回收利用装置

　　技术领域

　　本实用新型属于生活用废水再利用技术领域，尤其是涉及一种生活用废水 的分类回收利用装置。

　　背景技术

　　目前，水资源短缺的严重问题越来越受到人们的关注，其中生活用废水在 水资源消耗中占有很大的比重，因此生活用废水的二次回收利用成为节约水资 源的一个途径。但一部分生活用废水的回收已经没有太大的意义，例如，使用 清洁剂清洗餐具、刷牙、洗衣服等，因为所有的二次用水都必须经过过滤，而 这部分废水在过滤过程中会给滤网造成很大的负担，需要经常清洗或更换滤网 等，会造成回收成本过高，而且频繁更换滤网也是资源的浪费;使用清洁剂清 洗餐具后的废水中含有油污、饭菜残留物而无法用来浇花、拖地等，这部分废 水在水箱内储存时间过长也会变质;而另一部分含有杂质、残留物等较少的生 活用废水则可被二次利用。

　　发明内容

　　为克服现有技术中生活用废水的二次回收利用方面存在的不足，本实用新 型的目的是提供一种生活用废水的分类回收利用装置，能够将含有清洁剂或肥 皂泡、洗手液等化学物质与不含此类化学物质的废水分类处理，二次利用废水， 节约水资源。

　　为实现上述发明目的，本实用新型采用如下技术方案：

　　所述的生活用废水的分类回收利用装置，其主要组成：厨房中的两个水池 为一个含有清洁剂的洗碗池和一个不含油污和清洁剂的回收池;洗碗池下端与 排污管连接;回收池底部装置一滤网，与储水箱相通，储水箱上设置有一放水 阀，储水箱由支撑架支撑;卫生间中的盥水池底部一侧与排污管连接，一侧装 置一滤网，与水箱相通;水箱底部通过管道与无水箱座便器相连通，水箱由支 撑架支撑;洗碗池、回收池和盥水池的供水管均与自来水供水管相连通。

　　所述的生活用废水的分类回收利用装置，其回收池的储水箱内设置一水泵， 通过管道与盥水池的水箱相通。

　　所述的生活用废水的分类回收利用装置，其盥水池内设置有一活动隔板。

　　所述的生活用废水的分类回收利用装置，其盥水池的水箱内，底部设置有 一限位水阀，通过管道与自来水供水管相连通。

　　由于采用如上所述的技术方案，本实用新型具有如下优越性：

　　该生活用废水的分类回收利用装置，其将含有清洁剂或肥皂泡、洗手液等 化学物质与不含此类化学物质的废水分类处理，含有清洁剂或肥皂泡、洗手液 等化学物质的废水通过排污管排入下水道，不含此类化学物质的废水经过滤网 过滤后储存在储水箱和水箱中，用于拖地、浇花、草地等;储水箱和水箱均为 现有的标准尺寸，不会占据厨房和卫生间很大的空间;能够节约水资源，而且 是在现有装置的基础上进行设计组合，结构简单，成本低，对人们的日常生活 大有益处。
