■真空设备的选型方法

下面介绍选择吸盘时的简单选型步骤和计算方法。

■选型时

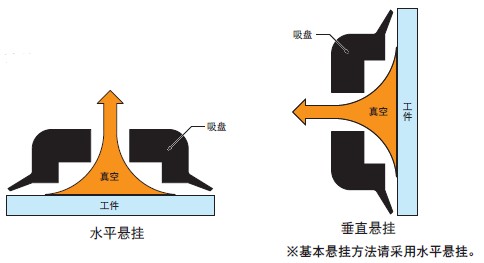

(1)根据吸附面积(吸盘面积×个数)和真空压力求出理论吸附(提升)力。加上悬挂方法和移动条件、安全系数，计算吸附(提升)力。

　A. 根据公式计算

　B. 根据理论吸附力的选型方法

(2)比较工件的负载(重量)和提升力，确定吸盘面积。

(3)根据使用环境、工件的特征、形状、材质等，确定吸盘的形状和材质、有无挡板(行程)。

(1)吸附力的计算

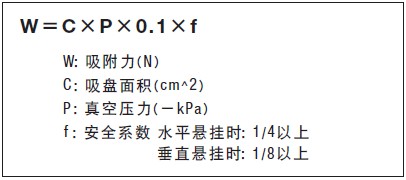

A. 根据公式的计算方法：真空吸盘的吸附力可通过将数值代入以下公式计算得出。

B. 根据理论吸附力的选择方法：真空吸盘的吸附力可根据下图中的表格，通过以下公式计算得出。

吸附力(N)＝理论吸附力(N)÷ｆ(安全率)

■理论吸附力表

＜圆形吸盘时＞

※表中未加上安全系数。请务必加上安全系数之后再计算吸附力并选型。

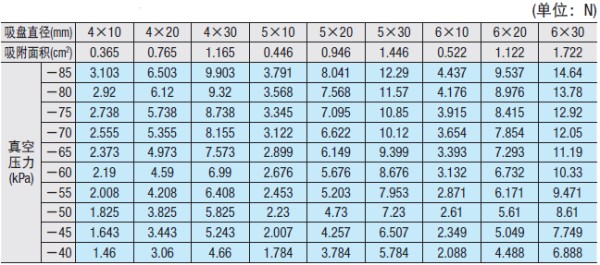

＜椭圆形吸盘时＞

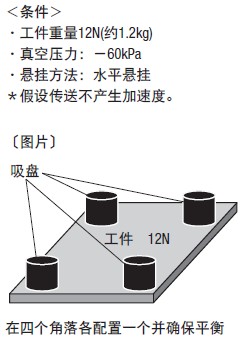

(2)比较工件的负载(重量)和提升力，计算吸盘直径(面积)

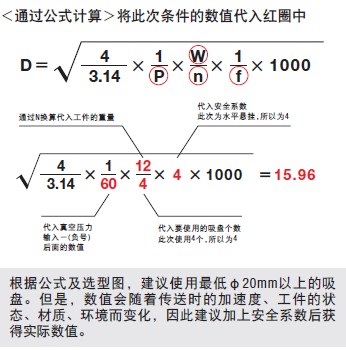

＜根据公式的计算方法＞

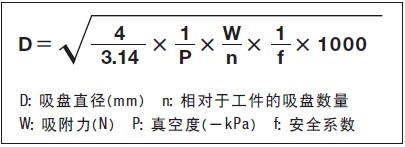

根据实际所需的吸附力，计算真空吸盘的直径。

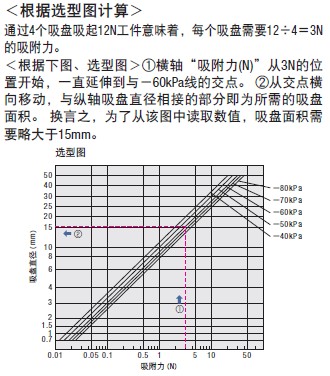

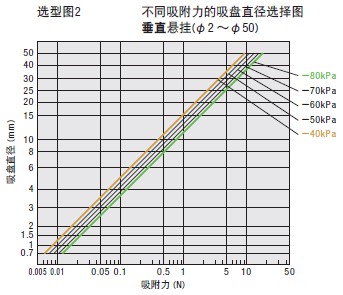

<根据选型图的选择方法>

根据每个真空吸盘的吸附力，通过右表求出吸盘直径。
