IEC 60950-22-2016.Part 22: Equipment to be installed outdoors

摘要

本文全面探讨了IEC 60950-22-2016标准，并详细分析了户外电子设备在电气、机械和环境适应性方面应遵守的安全要求。深入讨论了户外电子设备设计原理，包括设计规范、抗干扰措施以及热管理策略，同时提供了测试与认证流程和具体案例，以帮助相关从业者确保产品满足国际标准并获得认证。文章还展望了行业未来的发展趋势，特别强调了新兴技术在创新设计中的应用以及行业标准适应性的重要性。

关键字

IEC 60950-22-2016标准；户外电子设备；电气安全；机械安全；热管理；认证流程

参考资源链接：IEC 60950-22: 2016户外安装信息技术设备安全标准概述

IEC 60950-22-2016标准，作为国际电工委员会（IEC）的标准之一，主要针对户外电子设备的安全性提出了详细的规范要求。这一标准不仅覆盖了电气安全，还包含机械、环境适应性等方面的要求，为户外电子设备的设计、生产、测试及认证提供了全面的技术指导。

1.1 标准的重要性与适用范围

IEC 60950-22-2016标准对户外电子设备的安全提出了严格的要求，旨在减少设备在户外使用时可能出现的危险，保障用户的使用安全。标准不仅适用于各类商业和工业的户外电子设备，也适用于家用设备，如户外摄像头、通信基站、太阳能设备等。

1.2 标准的发展背景

随着户外电子设备在人们生活中扮演的角色日益重要，尤其是在极端天气条件下，设备的安全性和可靠性引起了广泛关注。IEC 60950-22-2016标准的制定，旨在提供一个统一的安全基准，促进全球户外电子设备的品质提升和国际贸易。

1.3 标准的关键条款解读

IEC 60950-22-2016标准详细划分了设备的电气安全等级，并规定了相应的绝缘、电气间隙、防护等级和材料耐久性要求。例如，它规定了户外设备应能承受一定的湿热、盐雾、风压等环境条件，并要求设备能够根据实际应用场景进行相应设计。这些条款为制造商提供了明确的设计和测试指导，确保产品的质量和安全性能达到国际标准。

2. 户外电子设备的安全要求

2.1 电气安全要求

电气安全是户外电子设备设计和使用的首要考虑因素。设备必须遵循特定的分类和电压限制以确保操作人员和设备的安全。这包括将设备设计为操作电压不超过规定值，以防止电气故障导致的电击或火灾。

2.1.1 设备分类与电压限制

根据IEC 60950-22-2016标准，户外电子设备被分为不同的设备类别，每个类别都有其特定的电压限制。一般来说，设备分类取决于其可触及部件与供电源之间的关系，以及它们在正常或异常条件下的电压等级。下面列出了一些常见的分类：

类别I：设备设计有基本绝缘，不依赖于环境条件。操作电压限制为交流不超过500V，直流不超过750V。类别II：设备设计具有双重绝缘或加强绝缘。没有明确的操作电压限制，但必须在合理使用情况下保证安全。类别III：设备为低电压电路设计，通常与安全特低电压相关联。操作电压不超过交流50V或直流120V。

在户外使用中，设备通常暴露于恶劣的天气条件下，因此必须对电压进行限制，以减少由于湿气或风载引起的意外触电风险。

2.1.2 绝缘与电气间隙

绝缘是指防止电流通过非预期路径流动的材料或结构。电气间隙是指两个导电部分之间必须保持的最小距离。为了满足户外电子设备的安全要求，设计时必须确保足够的绝缘厚度和电气间隙，以承受在额定电压下产生的电弧和故障电流。

绝缘材料应具备良好的耐热、耐潮湿、耐腐蚀和耐老化特性，以应对户外环境的挑战。电气间隙的计算需要根据相关标准和设备工作电压来进行。一个有效的设计方法是增加绝缘材料的耐压强度，或者在关键部件上使用双重绝缘，以增加额外的安全边际。

flowchart LR A[开始设计] --> B[确定设备分类] B --> C[选择适当绝缘材料] C --> D[计算电气间隙] D --> E[进行电气测试] E --> F[验证设计是否满足要求]

绝缘和电气间隙的设计应经过严格的电气测试，以确保在最恶劣的操作条件下，设备仍能安全运行。设计者应确保电气间隙的设计满足标准，并通过实际测试来验证。

2.2 机械安全要求

2.2.1 设备结构与固定方式

户外电子设备的结构设计不仅要考虑电气安全，还要考虑机械强度和固定方式。设备必须能够承受极端的天气条件，如强风、暴雨、冰雹等。设计时，设备的外壳和内部构件应有足够的结构强度，以防止由于风载或撞击引起的损坏。

固定方式的设计应保证设备即使在恶劣天气下也能稳固地安装在预定位置。通常情况下，户外电子设备使用金属或高强度塑料制成，并通过螺栓、支架或基座等方式进行固定。设计者应考虑到螺丝连接的牢固性，确保长期使用后设备不会出现松动。

2.2.2 防护等级与材料耐久性

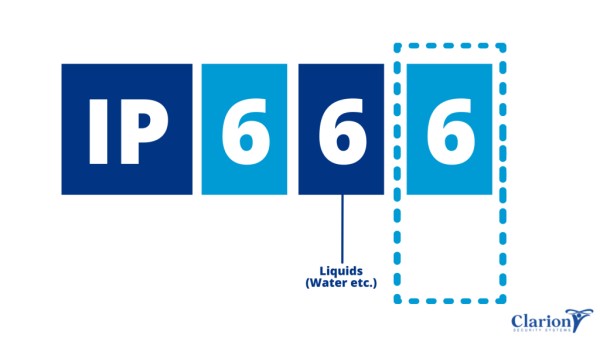

防护等级通常由IP（Ingress Protection）等级来表示，它定义了设备抵抗固体物体和液体侵入的等级。例如，IP67等级表示该设备能完全防止灰尘侵入，并且可以在1米深的水下正常工作30分钟。户外电子设备一般需要较高的IP等级以确保其防护性能。

除了防护等级，材料的选择也至关重要。户外电子设备应使用耐候材料，如具有紫外线稳定性的塑料或防腐蚀金属，以保证设备长期在户外环境下的耐久性和可靠性。材料的选择和处理应该考虑防风化、防盐雾腐蚀以及防水等特性。

| 防护等级 | 定义 | 应用示例 ||-----------|--------------------------|-------------------|| IP67 | 防尘、防水1米深30分钟 | 水下摄像机 || IP65 | 防尘、防水低压喷射 | 街道照明设备 || IP54 | 防尘、防溅水 | 工业控制面板 |

在选择防护等级和材料时，设计者应该评估设备应用环境的特定要求，选择最合适的等级和材料以确保设备安全和使用寿命。

2.3 环境适应性要求

2.3.1 温湿度影响与应对措施

户外电子设备需要适应广泛的温度和湿度范围。设备必须能够在极端的冷热环境下可靠地工作，同时能够抵抗由温湿度变化引起的物理和化学反应。例如，高温可能导致材料膨胀，低温可能导致材料变脆。

应对温湿度影响的措施包括选用适当的材料、设计合理的散热系统以及采取必要的密封措施。例如，使用温度范围广的电子元件，如工业级或军用级元件，其可以在更大温度范围内工作。散热设计则可采用自然冷却或主动散热的方式，以防止设备内部过热。对于密封措施，设计者应确保所有潜在的进入点都被妥善封闭，防止湿气进入影响电子设备功能。

2.3.2 防腐蚀与防盐雾测试

户外电子设备经常暴露在海洋环境或化学腐蚀环境中，因此需要具备良好的防腐蚀性能。防盐雾测试是一种评估材料和设备抗盐雾腐蚀能力的方法。在进行防盐雾测试时，设备需要在一定温度和盐雾浓度下持续暴露一定时间，以模拟海滨环境或化学腐蚀环境下的影响。

防盐雾测试的持续时间和盐雾浓度依据不同标准有所差异。例如，IEC 60068-2-11标准规定了盐雾测试的条件。测试后，设备表面不应出现可见的腐蚀迹象，连接点也不应出现电阻显著增加。

| 测试项目 | 目的 | 测试条件 ||----------------|------------------------------|-------------------|| 防盐雾测试 | 评估设备耐盐雾腐蚀的能力 | 35°C ± 2°C, 5% NaCl溶液 || 湿度测试 | 评估设备在高湿度条件下的性能 | 85°C, 85% RH || 热循环测试 | 评估设备对温度变化的适应性 | -25°C 至 70°C |

通过对设备进行防盐雾测试和其他环境适应性测试，设计者可以确保设备在实际应用中具有足够的可靠性和耐久性。

3. 户外电子设备设计原理与实践

3.1 设计原则和规范

3.1.1 设计阶段的标准化考虑

户外电子设备因其特殊的工作环境，对设计的标准化有着极为严苛的要求。在设计阶段，考虑到IEC 60950-22-2016标准的要求，设计团队必须把安全性作为核心考量点。例如，在规划设备的尺寸和布局时，工程师需要确保所有的电气连接和组件都有足够的保护措施，防止恶劣天气如雨、雪、尘埃以及极端温度变化的影响。

除此之外，设计阶段需要根据户外环境对电子设备可能产生的影响做出预测，并采取适当的预防措施。比如，为防止由于温度变化导致的机械应力损坏，可以设计适当的热膨胀间隙，并选择具有良好温度稳定性的材料。

在电路设计方面，设计原则要求采用冗余设计，确保关键系统在部分组件出现故障时仍能继续工作。同时，需要为设备添加保护装置，如过流保护、短路保护等，以提高设备的整体安全性能。

3.1.2 材料选择与设计限制

在材料选择上，应优选耐候性和耐腐蚀性材料，比如不锈钢、铝合金或者经过特殊涂层处理的钢材。这些材料可以在户外恶劣的环境中保持设备的结构稳定性和电气性能。例如，考虑到紫外线的长期照射，设备外壳可能需要采用具有抗UV特性的塑料。

在设计限制方面，设备需要在有限的空间内整合复杂的电子系统，这要求设计者在设计初期就要进行模块化设计，以便于将来的维护和升级。此外，设备的重量和尺寸也需要在设计阶段受到严格的控制，以保证能够轻松地进行安装和运输。

3.2 抗干扰与信号完整性

3.2.1 电磁兼容性（EMC）设计要求

电磁兼容性是户外电子设备设计中不可忽视的重要方面。EMC涉及到设备在产生和接收电磁能量时的能力，必须设计到即便在强烈电磁干扰下，也能保持正常运行而不对其他设备产生干扰的程度。

为满足EMC设计要求，电路板布局和布线需格外注意，比如走线尽量短且直，避免形成天线效应，关键信号线应使用双绞线或屏蔽线。此外，对于敏感信号，可以采用滤波、隔离或屏蔽技术进行处理。

3.2.2 接地与屏蔽技术

在户外电子设备的设计中，良好的接地是保证设备安全稳定运行的关键。接地不仅可以提供一个稳定的零电压参考点，还能为设备提供一个保护路径，以应对雷击等突发事件。接地的设计必须满足特定的低阻抗要求，并确保良好的电气连续性。

屏蔽技术用于减少外部电磁干扰，保护内部电子元件免受外界干扰。屏蔽材料的选择和屏蔽设计的实现，需要根据设备在使用环境下的具体电磁干扰源来定制。例如，对于高频信号设备，可以使用金属外壳或屏蔽布作为物理隔离层，减少射频干扰。

3.3 热管理与散热设计

3.3.1 自然对流与强制散热

户外电子设备在热管理方面，面临着散热效率和防护等级的双重挑战。在没有风扇或其他强制散热装置的自然对流条件下，设备的散热效率受限，因此设计者必须优化散热通道设计，以提高热对流效率。这通常涉及到散热片的尺寸、形状和位置的精心设计，以适应不同环境下的热管理需求。

在必须采用强制散热的场合，设计团队需要考虑到风扇的寿命、防尘防水等级以及能耗等因素。同时，要确保风扇和其他运动部件在极端环境下的可靠性。

3.3.2 散热元件选择与布局

选择合适的散热元件是保证设备长时间稳定运行的关键。例如，在自然风冷的情况下，散热器的选择需要考虑热传导性能、重量、成本以及安装的便捷性。而对强制风冷散热器而言，则需要考虑风扇的噪音水平、能耗和寿命等因素。

布局方面，散热元件应置于容易接触大气流通的区域，并与发热元件尽可能保持接近，以便有效地传递热量。此外，应尽量避免热源在设备内部产生热量聚集，影响其他电子元件的性能和寿命。

在设计实践中，所有的热管理策略都需要与产品的具体应用场景相结合进行考量。针对不同的环境条件，设计方案可能需要作出相应的调整，以满足实际应用中的散热需求。

4. 户外电子设备测试与认证

4.1 常规测试流程

4.1.1 安全性测试项目与方法

安全性测试是确保户外电子设备能够在各种环境下安全运行的重要手段。常规的安全性测试包括绝缘电阻测试、耐电压测试、接地连续性测试和漏电流测试。绝缘电阻测试是为了验证设备绝缘材料的电气性能，通常使用高阻计来测量绝缘电阻值。耐电压测试则是通过施加一个高于设备工作电压的交流或直流电压，检验绝缘材料和电气间隙是否足够。接地连续性测试用来确认设备的接地部分是否与电源系统的接地端有效连接。漏电流测试是为了检测设备在正常工作和特定故障条件下，外壳及可接触部件上可能存在的电流。

进行这些测试时，需要遵循相关的标准要求，比如IEC标准。每项测试都有其严格的操作流程和允许的最大参数值，超出规定的参数值则意味着设备存在安全隐患。测试设备应定期校准，以保证测试结果的准确性。此外，测试时还需要在受控的环境条件下进行，如控制温度、湿度等，以避免环境因素影响测试结果。

4.1.2 环境适应性测试细节

户外电子设备除了要满足电气安全标准外，还要能够适应恶劣的外部环境。环境适应性测试包括高低温测试、湿度测试、太阳辐射测试、盐雾测试和沙尘测试等。高低温测试用于确定设备在极端温度条件下的工作能力和生存能力。湿度测试则是为了模拟设备在高湿度环境下可能出现的电气性能下降情况。太阳辐射测试和盐雾测试分别检验设备在长时间日晒和盐雾环境中的耐腐蚀性。沙尘测试则用来评估设备在沙尘暴等恶劣环境中的防护效果。

进行环境适应性测试时，设备会被放置在专门的环境试验箱中，在模拟的环境条件下进行长时间的测试。测试过程中，需要监控设备的性能变化和可能出现的故障情况。测试后，通常要求设备能够继续正常工作，并且关键性能指标符合规定的标准要求。

4.2 认证过程与合规性

4.2.1 认证机构与标准解读

户外电子设备的认证是由官方或授权的第三方认证机构进行的。这些认证机构通常是根据国家或国际标准进行授权的。例如，欧洲市场广泛认可的CE标志和美国市场的UL认证。认证机构会针对产品设计、生产、测试等各个阶段进行评估，确保产品符合IEC 60950-22-2016等国际安全标准。

在认证过程中，标准的正确解读至关重要。制造商需要对标准文件有深入的理解，并将其转化为产品设计和制造的具体要求。认证机构的专家会对产品进行评估和测试，以确认其满足所有相关的安全和环保要求。制造商应与认证机构紧密合作，以确保产品的设计和生产过程符合认证要求。

4.2.2 认证过程中常见问题与解决方案

在户外电子设备的认证过程中，制造商可能会遇到各种问题，如产品设计不符合标准、测试结果不符合要求等。针对这些问题，制造商应制定相应的解决方案。例如，如果产品设计不符合标准要求，应重新设计产品或部件，直到满足标准要求为止。

如果测试结果不符合要求，需要找出问题原因，并采取措施进行改进。这可能包括改进产品的材料选择、改变生产过程中的工艺参数或增加某些保护措施。通过分析问题并采取相应的改进措施，制造商可以确保产品最终能够通过认证。

4.3 案例分析：成功认证的户外电子设备

4.3.1 设计与测试的关键因素

成功通过户外电子设备认证的案例显示，设计阶段的周密考虑和严格测试是确保产品合规的关键因素。在设计阶段，制造商需要确保产品的设计符合国际安全标准和环保要求，比如采用符合RoHS（限制使用某些有害物质指令）要求的材料，以及满足防火等级要求的材料。

在测试阶段，制造商需进行一系列的测试来验证产品的安全性能和环境适应性。这包括但不限于绝缘电阻测试、耐电压测试、环境适应性测试等。测试的每个环节都应该记录详尽的数据和结果，以便于发现和解决潜在问题。

4.3.2 后续市场反馈与产品迭代

通过认证并上市后，制造商应收集市场反馈信息，这些信息对于产品的持续改进和迭代至关重要。市场反馈可以帮助制造商了解产品在实际使用中可能出现的问题，并根据反馈进行产品升级或设计调整。

制造商应建立有效的客户反馈机制，并及时分析这些反馈数据。通过分析，可以发现产品设计上的不足，也可以了解到哪些功能或性能是用户最为关注的。基于这些信息，制造商可以对产品进行优化，以提供更符合市场需求的产品，进而提高市场竞争力。

| 设备类型 | 电气安全要求 | 机械安全要求 | 环境适应性要求 ||----------|--------------|--------------|----------------|| 户外路由器 | 符合IEC 60950-22-2016标准 | 防风、防震设计 | 防尘、防雨、防晒 || 公共显示屏 | 低电压运行，绝缘性能强 | 抗冲击结构设计 | 宽温湿度适用范围 |

在上述表格中，不同类型的户外电子设备对于各项要求有不同的重点，例如户外路由器需要有防尘、防雨、防晒的环境适应性设计，而公共显示屏则需要有低电压运行和良好的绝缘性能。

graph LR A[开始认证流程] --> B[设计阶段的合规性评估] B --> C[安全性测试与环境适应性测试] C --> D[测试结果分析与改进] D --> E[准备认证申请材料] E --> F[提交认证申请] F --> G[认证机构评估与测试] G --> |通过|H[获得认证] G --> |未通过|I[问题分析与修正] I --> B

上述流程图展示了从开始认证流程到获得认证的整个过程，其中在认证机构评估与测试环节，如果未通过，需要回到设计阶段进行问题分析与修正，这是一个持续改进的过程。

// 示例代码：绝缘电阻测试#include <stdio.h>// 定义测试参数#define MAX_TEST_VOLTAGE 5000 // 最大测试电压#define RESISTANCE_RANGE 1e6 // 绝缘电阻测量范围// 测试函数double testInsulationResistance(double voltage) { double resistance = 0.0; // 这里省略硬件接口代码和测量逻辑 // 假设有一个函数getResistanceValue()从硬件获取绝缘电阻值 resistance = getResistanceValue(); if (resistance > RESISTANCE_RANGE) { printf("绝缘电阻过低，请检查设备的绝缘设计。\n"); } else { printf("测试电压: %f, 绝缘电阻: %f\n", voltage, resistance); } return resistance;}int main() { double voltage = MAX_TEST_VOLTAGE; testInsulationResistance(voltage); return 0;}

在这段示例代码中，testInsulationResistance函数用于模拟绝缘电阻测试的过程。实际的硬件测试代码需要与测试设备接口对接，并有相应的硬件控制逻辑。代码逻辑分析中提到，如果绝缘电阻值超出了设定范围，可能需要对设备的绝缘设计进行复查。

通过以上内容，我们详细了解了户外电子设备测试与认证的流程，其中包括了安全性测试项目与方法、环境适应性测试细节以及认证过程和合规性。同时，我们也通过案例分析，看到了成功认证的户外电子设备在设计与测试过程中的关键因素，以及后续市场反馈对产品迭代的重要性。

5. 创新与未来发展趋势

随着技术的进步和市场需求的变化，户外电子设备行业正面临着前所未有的创新机遇。本章节将深入探讨新兴技术对行业的影响，行业标准如何应对这些变化，并预测未来的发展趋势。

5.1 新兴技术与创新设计

创新是推动户外电子设备行业不断向前发展的核心动力。新兴技术的应用正在深刻地改变着产品的设计和功能。

5.1.1 智能化与无线技术的应用

智能化技术使得户外电子设备不仅仅局限于传统的功能，而是能够实现更加复杂和智能化的操作。例如，利用物联网（IoT）技术，设备可以实现远程监控和控制，提高操作效率和降低维护成本。此外，无线技术如5G和Wi-Fi 6的普及，为户外电子设备提供了更快速的数据传输和更广泛的连接能力。

graph LR A[户外电子设备] -->|采集数据| B[无线传感器] B --> C[数据处理单元] C --> D[云平台] D --> E[远程监控与控制]

上图展示了一个典型的户外电子设备智能化与无线技术应用流程图，从数据采集、处理到远程监控与控制的完整链路。

5.1.2 可持续与环保设计理念

随着全球对环保和可持续发展的关注增加，户外电子设备的设计理念也在向这一方向转变。可持续设计意味着在设计阶段就要考虑产品的整个生命周期，包括使用可回收材料、减少有害物质的使用、提高能效和方便产品的回收与再利用。

5.2 行业标准的更新与适应

技术的发展总是伴随着行业标准的更新。对于户外电子设备行业而言，标准化是确保产品质量和安全性的基石。

5.2.1 IEC标准的演变与影响

IEC标准随着技术的发展不断更新，以反映当前的工业实践和科技发展水平。例如，随着无线通信技术的发展，IEC标准中也增加了相关的测试规范，以确保户外电子设备在无线通信方面的安全性与可靠性。

5.2.2 预测未来标准的发展方向

未来，随着5G、物联网、人工智能等技术的广泛应用，预期IEC标准将更加注重数据安全、电磁兼容性（EMC）、以及设备的互操作性。标准制定机构需要与技术开发者和制造商紧密合作，确保标准能够引领行业健康发展。

持续关注IEC标准的更新，并将其融入设计和生产过程中，将帮助户外电子设备制造商保持竞争力，符合市场趋势，并确保产品的长期成功。

在户外电子设备行业持续发展和转型的过程中，我们应密切关注和适应新兴技术的应用，更新设计原则和行业标准，以确保在未来的市场竞争中保持领先地位。
