篇一 ：数电设计实验心得体会

通过本学期的数字电路理论学习让我对数字电路原理有了一定的了解，而通过数字电路设计让我对数字电路有了进一步的了解，并在实验过程中逐渐学会了将理论与实际相结合。通过自己所学的理论与实际生活中遇到的小问题和小玩具相结合完成了本次数字电路设计。如四位密码锁，四人抢答器都是我们生活中遇到的小问题以前一直在作观看者和使用者，而在这次设计过程中我们作了创造者，让我们看到了自己学习的成果加强了对理论知识的消化理解。而简易电子琴则是生活中的小玩具，让我们觉得很神奇的东西，通过本次设计让我对其有了深刻的理解。也将促使我对生活中其他的电子设备进一步探索，发现他们的神奇之处。此外通过本次设计也发现了自己很多不足，如在制作前只是画出原理图，没有进行合理的布局造成最后电路不够美观，还有就是对各种芯片的使用有了更多的了解，也发现了理论与实际应用还是有一定的不同的。总的来说通过本次设计让我收获了很多，让我对以前学过的知识得以掌握，对未学到的知识也有了一定的了解。

…… …… 余下全文

篇二 ：数字电子技术开放实验的心得体会

数字电子技术开放实验的心得体会

##大学物理系 ##级1班 ##

数字电子技术是一门以实验为基础的科学,数字概念、数字规律是人们对客观事实、客观现象的概括总结,是理性认识。数字电子技术开放实验是数字电子技术知识结构的基础，不仅可以有效地帮助我们建立概念,掌握规律,突破难点,而且对引导我们发展特长、拓展思维、培养创新能力有着独特的作用。我认为:第一,运用数字电子技术开放实验可以激发我们的学习数字电子技术的兴趣,使我们更自觉、更愉快地学习数字电子技术知识；第二,运用数字电子技术开放实验培养我们的创新能力,如观察能力、思维能力、实际操作能力等；第三,运用数字电子技术开放实验培养我们求实进取、刻苦创新、合作奉献的科学精神和细致周到,实事求是、服从真理的科学态度；第四,运用数字电子技术开放实验培养我们深入钻研,勇于思考,勇于探索,勇于创新的良好品质,能以科学家为榜样,面对困难力排干扰,持之以恒,脚踏实地,以顽强的意志争取成功。借助于数字电子技术开放实验的学习，我们不仅能学到数字电子技术知识，而且能学到学习和研究数字电子技术知识的方法。　

数字电子技术开放实验是培养创新能力最有效的途径,我们通过数字电子技术开放实验,不仅仅是做了几个实验,不仅要学会实验技术,更应当掌握实验方法即用实验检验理论的方法,寻求物理量之间相互关系的方法,寻求最佳方案的方法等等。掌握这些方法比做了几个实验更为重要。因此我们在数字电子技术开放实验中应思考如何去掌握和运用物理方法,如给定了实验原理和一些条件要求,设计实验方案、实验步骤,画出实验电路图,然后进行测量,得出结果。在数字电子技术开放实验中研究和观察其他同学实验的方法,在数据处理中练习分类、数学归纳的方法,在计算分析中练习比较、分析等科学方法。以便掌握实验原理、实验操作方法、实验数据处理方法的迁移能力。通过实验、观察、思考、分析、归纳,掌握了科学方法、物理思想和物理方法，在整个数字电子技术开放实验中千方百计的学会如何思考,如何找到解决问题的方法。在老师的启发引导下,通过创新解决问题,获取知识,掌握物理实验思想和实验方法的实质,从而培养创新能力，在数字电子技术开放实验中我受益非浅。

…… …… 余下全文

篇三 ：数字电路实验心得体会

数字电路实验心得体会

数字电路实验心得体会一：数字电路实验心得

在实验具体操作的过程中，对理论知识(半加器和全加器)也有了更近一步的理解，真正达到了理论指导实践，实践检验理论的目的。

实验操作中应特别注意的几点：

(1)刚开始创建工程时选择的目标芯片一定要与实验板上的芯片相对应。

(2)连接电路时要注意保证线与端口连接好，并且注意不要画到器件图形符号的虚线框里面。

(3)顶层文件的实体名只能有一个，而且注意符号文件不能与顶层文件的实体名相同。

(4)保存波形文件时，注意文件名必须与工程名一致，因为在多次为一个工程建立波形文件时，一定要注意保存时文件名要与工程名一致，否则不能得到正确的仿真结果。

(5)仿真时间区域的设定与输入波形周期的设定一定要协调，否则得到波形可能不便于观察或发生错误。

心得体会：刚接触使用一个新的软件，实验前一定要做好预习工作，在具体的实验操作过程中一定要细心，比如在引脚设定时一定要做到“对号入座”，曾经自己由于这一点没做好耗费了很多时间。实验中遇到的各种大小问题基本都是自己独立排查解决的，这对于自己独立解决问题的能力也是一个极大地提高和锻炼，总之这次实验我获益匪浅。

>数字电路实验心得体会二：数电实验心得>>（903字）

数字电子技术是一门理论与实践密切相关的学科，如果光靠理论，我们就会学的头疼，如果借助实验，效果就不一样了，特别是数字电子技术实验，能让我们自己去验证一下书上的理论，自己去设计，这有利于培养我们的实际设计能力和动手能力。

通过数字电子技术实验, 我们不仅仅是做了几个实验,不仅要学会实验技术,更应当掌握实验方法，即用实验检验理论的方法,寻求物理量之间相互关系的方法,寻求最佳方案的方法等等，掌握这些方法比做了几个实验更为重要。

在数字电子技术实验中，我们可以根据所给的实验仪器、实验原理和一些条件要求,设计实验方案、实验步骤,画出实验电路图,然后进行测量,得出结果。

…… …… 余下全文

篇四 ：数字电路心得体会

数字电路学习心得体会

系别：电子信息与电气工程系 姓名：## 学号：##

不知不觉中数字电路已经接近尾声，大二的生活也要告一段落。回望过去一切都好像发生在昨天，刚刚还在学模电而现在数电都快要结束了，不由得发出一句感慨：时间过的真的是蛮快的啊！学过了数电和模电发现：模拟电子电路实际是相对数字电子电路而言。模电：一般指频率在百兆赫兹以下，电压在数十伏以内的模拟信号以及对此信号的分析、处理及相关器件的运用。百兆赫兹以上的信号属于高频电子电路范畴。百伏以上的信号属于强电或高压电范畴。数电：一般指通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成以及运用。由于数电可大规模集成，可进行复杂的数学运算，对温度、干扰、老化等参数不敏感，因此是今后的发展方向。学好了数电对我们今后的发展有很大的作用! 我们学的这本教材总结了近几年来的教学实践经验，加强了基础理论，如加强了半导体的物理基础和电路的基本分析方法；同时也注意吸取国内外的先进技术，如加强了线性集成电路和数字集成电路(包括中、大规模集成电路)的原理和应用，新增了电子电路的计算机辅助分析等内容）。在内容的安排上，注意贯彻从实际出发，由深入浅、由特殊到一般、从感性上升到理性等原则。这些我们可以从目录上明显的看出：1 数字逻辑概论2 逻辑代数与硬件描述语言基础3 逻辑门电路4 组合逻辑电路5 锁存器和触发器6 时序逻辑电路7 存储器，复杂可编程器件和现场可编程门阵列8 脉冲波形的变换与产生9 数模与模数转换器*10 数字系统设计基础。在学数字电路中给我最深印象的应该就是：555定时器及其应用，因为电子设计大赛中我们制作的是多功能数字钟，555定时器是一种集模拟、数字于一体的中规模集成电路，其应用极为广泛。谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的内部电路框图和外引脚排列图分别如图 2.9.1 和图 2.9.2 所示。它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3 555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制 RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于VCC /3，则比较器C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。如果阈值输入端 TH的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为 0 电平。

…… …… 余下全文

篇五 ：数电实验总结心得

数字电子技术实验总结心得

数字电子技术是一门理论与实践密切相关的学科，如果光靠理论，我们就会学的头疼，如果借助实验，效果就不一样了，特别是数字电子技术实验，能让我们自己去验证一下书上的理论，自己去设计，这有利于培养我们的实际设计能力和动手能力。

通过数字电子技术实验, 我们不仅仅是做了几个实验,不仅要学会实验技术,更应当掌握实验方法，即用实验检验理论的方法,寻求物理量之间相互关系的方法,寻求最佳方案的方法等等，掌握这些方法比做了几个实验更为重要。

在数字电子技术实验中，我们可以根据所给的实验仪器、实验原理和一些条件要求,设计实验方案、实验步骤,画出实验电路图,然后进行测量,得出结果。

在数字电子技术实验的过程中，我们也遇到了各种各样的问题，针对出现的问题我们会采取相应的措施去解决，比如：

1、线路不通——运用逻辑笔去检查导线是否可用；

2、芯片损坏——运用芯片检测仪器检测芯片是否正常可用以及它的类型；

3、在一些实验中会使用到示波器，这就要求我们能够正确、熟悉地使用示波器，通过学习我们学会了如何调节仪器使波形便于观察，如何在示波器上读出相关参数，如在最后的考试实验《555时基电路及其应用》中，我们能够读出多谐振荡器的Tpl、Tph和单稳态触发器的暂态时间Tw，还有有时是因为接入线的问题，此时可以通过换用原装线来解决。

同时，我们也得到了不少经验教训：

1、当实验过程中若遇到问题，不要盲目的把导线全部拆掉，然后又重新连接一遍，这样不但浪费时间，而且也无法达到锻炼我们动手动脑能力的目的。

此时，我们应该静下心来，冷静地分析问题的所在，有可能存在哪一环节，比如实验原理不正确，或是实验电路需要修正等等，只有这样我们的能力才能有所提高。

2、在实验过程中，要学会分工协作，不能一味的自己动手或是自己一点也不参与其中。

3、在实验过程中，要互相学习，学习优秀同学的方法和长处，同时也要学会虚心向指导老师请教，当然这要建立在自己独立思考过的基础上。

…… …… 余下全文

篇六 ：数电实验课程总结报告

不知不觉，一个学期已经过去，数电实验这门课也即将结束。回顾这个学期以来在数电实验课程中的学习，我发现自己既收获了很多，也付出了很多。

数电实验是一门结合理论并有所创新的课程。实验一——数字集成电路功能与特性测试让我熟悉了几个常用芯片74LS247、74LS163与74LS00。一方面数电理论课正好进行到这部分的内容，这次实验的学习让我更好的理解理论课的知识。另一方面，在接下来的实验三中，我需要用到其中的芯片与显示电路，这为接下来的实验做好了铺垫。实验二开始我们就与FPGA接触了。作为一个电子信息工程专业的学生，今后的研究与学习肯定会需要使用到FPGA，所以实验二与实验三的实际应用意义是很大的。

经过简单的熟悉QuartusII软件后，我们开始了最为重要的实验三——多功能数字钟的设计。可以说，实验三是本课程的核心所在。实验三耗时一个多月，我们经历了一个完整的开发周期。从数字钟功能设想到方案论证，再到软件编写与硬件焊接，再到最后的整机测试。我投入了大量的时间与精力，最后做出了集闹钟、报时、校时、秒表、倒计时、日期显示、12——24小时制转换等功能的多功能数字钟。在数字钟设计的过程中，我遇到了很多的问题。一开始我是用的是纯VHDL语言编写的方案开发数字钟，可是随着功能逐渐增多，我发现语言编写并不能很容易的加减功能。而且一旦在仿真中发现问题，我很难从源文件中查找出问题所在。于是在离验收日期只有一个星期的时候，我毅然选择了推到重来，放弃已有的程序，重新使用顶层原理图加底层VHDL语言的方案开发。后来的结果证明，这种方案不仅思路清晰，易于增减功能、检查错误，也能在一定程度上节约内部资源。最后，我花了4个晚上重新编写好软件程序，花了一个晚上焊接硬件并组装调试。这次成功的经验大大提升了我的信心，也让我懂得了敢于放弃，不怕重来的道理。

总的来说，本次数电实验课程让我收获很多。我会在今后的学习中更加努力。 最后，感谢老师一个学期以来的教导，祝老师身体健康，万事如意！

…… …… 余下全文

篇七 ：数电实验感想

数电学习感想

数字电路的学习已经接近了尾声，通过一学期的学习，也有了一定的了解，我想就我自己的接触和理解谈一下自己学习数电后的感想。

用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。数字逻辑电路按功能分为组合逻辑电路和时序逻辑电路。其特点为同时具有算术运算和逻辑运算功能；实现简单，系统可靠；集成度高，功能实现容易。数字电路与数字电子技术广泛的应用于电视、雷达、通信、电子计算机、自动控制、航天等科学技术各个领域。数电对我们以后深入的学习及工作都有很重要的作用。 在数电的学习中，我们先学习了数制和码制，为以后学习译码器、计数器等各种逻辑电路打下了基础，有了设计中怎样确定输入输出，进位等的基本思想。接着学习的逻辑代数基础，讲述了基本的逻辑运算，及逻辑运算的基本公式和定理。从而学会逻辑函数的表示方法和各种化简方法，为以后设计组合和时序逻辑电路打下了基础。在组合逻辑电路中，介绍了组合逻辑电力设计的基本思想，并介绍了几种常用的组合逻辑电路，里面的实现各种功能的芯片是我们设计更复杂电路的基础。紧接着，学习了各种触发器，并以此为基础介绍了时序逻辑电路，同样也介绍了其设计方法和一些常用的时序逻辑电路。书中也讲到各种半导体存储器和其容量的扩展方法。最后讲到了脉冲波形的产生和整形。

我觉得在数电的学习中，对基本知识的了解及巩固是最基本的。

而其中设计的思想，各种电路实现某一功能的设计思路及其实现途径是很重要的。书中的重点在于组合逻辑电路和时序逻辑电路的设计和各种常用的逻辑电路。要更深入的掌握和运用，学要强化自己的数电基础知识。例如卡罗图化简法、触发器的工作情况等。我们是工科学子，所学的专业和以后将从事的工作要求我们在学习中脚踏实地、科学严谨，在学习中不怕麻烦，多问为什么，学会用逻辑的思想去发现、分析、解决问题。同时强化自己的实践动手能力，学会把理论放在实际情况中去思考。

…… …… 余下全文

篇八 ：数电实验课程设计总结报告(电子表)

数字电路课程设计

数字定时器:

课程设计任务书：

1）集成数字定时器

2）技术指标

1、设计一个数字定时器，要求它具有数字钟的功能，又可以按预定时刻发出控制信号对被控对象实施开关控制

2、时钟功能：具有24小时计时方式，显示时、分、秒。计时范围要求自00点00分00秒到23点59分59秒

3、要求具有校时电路，可对小时、分、秒分别校准。

4、可以同时设置四个以上的预定时刻，时刻的预选以5分钟为单位。

5、被控对象在达到预选时刻后，电铃连续响10秒，而监听器在10秒内断续鸣叫5次，即想一秒停一秒。

集成数字定时器的组成和工作原理

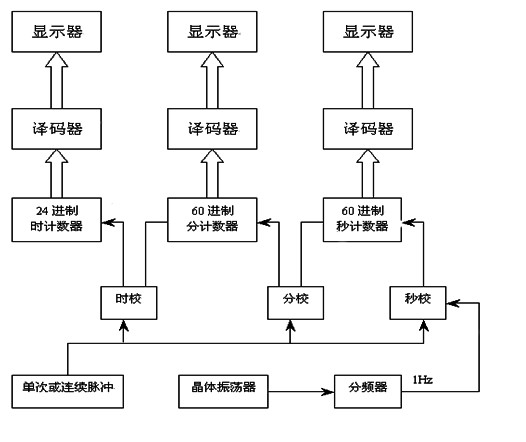

数字定时器一般由振荡器、分频器、计数器、译码器、显示器及部分扩展电路等组成，其基本逻辑功能框图如下所示：



数字电子钟的基本组成：

振荡器

振荡器是数字电子钟的核心，其作用是产生一个频率标准，即时间标准信号，然后再由分频器生成秒脉冲，所以，振荡器频率的精度和稳定度就基本决定了数字电子钟的准确度，为产生稳定的时间标准信号，一般采用石英晶体振荡器。如果精度要求不是很高的话我们可以采用由集成逻辑门与RC组成的时钟源振荡器。一般而言，选用石英晶体振荡器所选用的晶振频率为32768Hz,再通过15级2分频集成电路得到1Hz的标准秒脉冲。

分频器

振荡器产生的时标信号频率很高，要使它变成用来计时的“秒”信号，需要若干级分频电路，分频器的级数和每级分频次数要根据时标信号的频率来决定。其功能主要有两个：一是产生标准秒脉冲信号，二是提供功能扩展电路所需的信号。

计数器

有了“秒”信号了就可以根据60秒为一分，60分为一小时，24小时为一天的进制，分别选定没“秒”、“分”、“时”的计数器。从这些计数器的输出可得到一分、一小时、一天的时间进位信号。在秒计数器钟因为是60进制通常用两个十进制计数器的集成片组成，其中秒个位是十进制的、十位是6进制的。可采用反馈归零法变“秒”十位为6进制，实现秒的60进制，同样，分计数器的与秒的一样，只是时计数器里需要变成24进制，也用反馈归零法实现。

…… …… 余下全文
