本实用新型提供了一种节水装置，尤其是一种利用可二次或三次使用废水的节水装置，具体为一种普通学生公寓楼卫生间互联式节水装置。

背景技术：

目前，国内学校寄宿学生群体不断壮大，尤其是大学扩招以来，更是出现了飞速增长，因此学校学生公寓楼新建的数目也逐年攀升，针对这一庞大群体，在学生公寓楼卫生间内提供合理可行的节水设施或装置，显得十分有必要。学生公寓楼卫生间内自来水的使用，普遍采用“随用随取，用后流掉”的简单粗放模式，这样虽然安装成本降下来了，但后期用水成本提高不少，同时存在水资源的严重浪费状况。

随着生活水平的不断提高，人们的节约和环保意识也普遍增强，在卫生间内也出现了一些节水设施及装置，但总的来讲，存在的问题也不少，如改造原有设施或首次安装成本偏高，不适合普遍推广使用；需要外加能源输入，从而导致使用成本明显提高；二次或三次用水的实时使用得不到有效保障；卫生间节水体系构建不全面、不合理，达不到预期效果等。

技术实现要素：

为了克服上述节水装置在实际应用中的不足，本实用新型提供了一种普通学生公寓楼卫生间互联式节水装置，在克服以上不足的同时，使得水源高效地被利用，进而达到节约水资源的目的。

本实用新型的技术方案是：一种普通学生公寓楼卫生间互联式节水装置，包括二次可利用水回收接口、过滤器、压力表、节水箱箱体，其中，二次可利用水回收接口包括上层洗漱池下水管接口和上层涮洗拖布池下水管接口、上层卫生间地面下水管接口、上层阳台地面下水管接口三个收集分管接口，压力表、二次可利用水回收接口、上面的上下楼层卫生间节水箱之间连接管、压力调节器与节水箱箱体的上表面依次相连接，左边的同层卫生间节水箱连接管和箱内液面高度测量计与节水箱箱体的左侧面连接，右边的同层卫生间节水箱连接管与节水箱箱体的右侧面连接，节水箱箱底蓄水凹槽和下面的上下楼层卫生间节水箱之间连接管连接在节水箱箱体的底部，二次可利用水再利用出口管连接在节水箱底蓄水凹槽的下面，水箱箱体的内液面高度由控制装置控制并与节水箱底部的下面的上下楼层卫生间节水箱之间连接管相连通。

所述控制装置包括进水调压小孔、排水调压管、圆柱铅块、橡胶膜，其中进水调压小孔的直径小于排水调压管的直径，圆柱铅块压在橡胶膜上，圆柱铅块的直径等于下面的上下楼层卫生间节水箱之间连接管的直径。

二次可利用水回收接口和节水箱箱体通过单向止回阀连接，压力调节器和节水箱箱体通过调压阀连接。

任一卫生间节水箱箱体都可以通过上下面的上下楼层卫生间节水箱之间连接管、左右两面的同层卫生间节水箱连接管与其它另外三或四个不同卫生间节水箱箱体相连通。

该装置的材质主要是普通的PVC塑料，形状为通过管道相互连接的长方体箱体结构。

有益效果是：

（1）该互联式节水装置的节水箱是通过连接管道与其它另外三或四个节水箱箱体相联通，这样可以大大降低单一独立节水箱出现的缺水、节水箱水太多白白溢出等状况发生的机率，从而可保障二次水的高效和实时使用；

（2）该互联式节水装置的节水箱安装在距离卫生间地面2米左右高度的墙体上，二次或三次可利用废水的来源也主要是上层楼卫生间内，因此，整套节水装置的动力主来自于水的重力势能做功，基本上不需要外加能源，这样就可以降低了该节水装置的使用成本、以及广泛推广的门槛；

（3）该互联式节水装置的节水箱收集的二次或三次可利用水的来源比较广泛，包括与其相连的其它宿舍卫生间三或四个节水箱的水、上层卫生间洗漱池的水、上层涮洗拖布的水、阳台地面积水（晾衣服的水、雨水等）、以及卫生间地面上的积水（洗澡水等），这样就可以把节水箱缺水的状况得到有效降低，同时自来水得到了高效的利用；

（4）该互联式节水装置的节水箱由于和卫生间地面存在着高度落差，所以，在使用二次或三次可利用废水冲洗马桶方面，利用效率明显更高些。

附图说明

图1为本实用新型互联式节水装置的节水箱结构示意图；

图2为本实用新型的箱体内液面高度控制装置的原理图和一些结构的局部放大图；

图3为本实用新型互联式节水装置的原理结构示意图；

附图中图号标记：

1、二次可利用水回收接口 2、过滤器 3、压力表 4、节水箱箱体 5、同层卫生间节水箱连接管（节水箱左侧） 6、箱内液面高度测量计 7、节水箱箱底蓄水凹槽 8、二次可利用水再利用出口管 9、上下楼层卫生间节水箱之间连接管 10、压力调节器 11、同层卫生间节水箱连接管（节水箱） 12、箱体内液面高度控制装置 13、上下楼层卫生间节水箱之间连接管 14、单向止回阀 15、调压阀 16、压力调节器连接管 17、压力调节器控制手柄 18、上层洗漱池下水管接口和上层涮洗拖布池下水管接口 19、上层卫生间地面下水管接口 20、上层阳台地面下水管接口 21、涮洗拖布池水管 22、冲洗便池水管 23、水管阀门开关 24、进水调压小孔 25、排水调压管 26、圆柱铅块 27、橡胶膜。

具体实施方式

一种普通学生公寓楼卫生间互联式节水装置，它的材质主要是普通的PVC塑料，形状为通过管道相互连接的长方体箱体结构。

下面结合附图对本实用新型的具体实施方式做一些说明：

本实用新型互联式节水装置的节水箱结构示意图如图1所示，一种普通学生公寓楼卫生间互联式节水装置，包括二次可利用水回收接口1、过滤器2、压力表3、节水箱箱体4，二次可利用水回收接口1包括上层洗漱池下水管接口和上层涮洗拖布池下水管接口18、上层卫生间地面下水管接口19、上层阳台地面下水管接口20三个收集分管接口，压力表3、二次可利用水回收接口1、上下楼层卫生间节水箱之间连接管9、压力调节器10与节水箱箱体4的上表面依次相连接，同层卫生间节水箱连接管5和箱内液面高度测量计6与节水箱箱体4的左侧面连接，同层卫生间节水箱连接管11与节水箱箱体4的右侧面连接，节水箱箱底蓄水凹槽7和上下楼层卫生间节水箱之间连接管13连接在节水箱箱体的底部，二次可利用水再利用出口管8连接在节水箱底蓄水凹槽7的下面，水箱箱体4的内液面高度由控制装置12控制并与节水箱底部的上下楼层卫生间节水箱之间连接管13相连通。

节水箱箱体4通过二次可利用水回收接口1的三个分口，来收集上层宿舍内的二次或三次可利用废水（上层卫生间洗漱池的水、上层涮洗拖布的水、阳台地面积水、卫生间地面上的积水），以及与其相连的其它宿舍卫生间三或四个节水箱的水，收集到节水箱内的水首先在节水箱箱底蓄水凹槽7内积蓄，以便可直接优先被该节水箱所在宿舍卫生间通过二次可利用水再利用出口管8来使用。由于该节水箱箱体4是密闭的，二次可利用水通过二次可利用水回收接口1不断地流进，所以箱体内的压力会比外界高些，这样将有利于提高节水箱内二次可利用水的能量，进而使得二次可利用水在通过再利用出口管8冲洗便池时获得更大的能量；但是当压力过大时二次可利用水又会出现流不进节水箱的状况，为解决该状况，由压力表3可实时检测节水箱箱体4内的压力，压力调节器10提前预设压力峰值，并通过调压阀15来自动调节箱体内的压力，从而保证二次可利用水能顺利流进、流出节水箱箱体4。

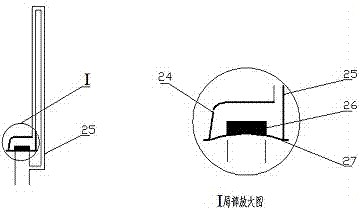

如图2所示为本实用新型的箱体内液面高度控制装置的原理图和一些结构的局部放大图,控制装置12包括进水调压小孔24、排水调压管25、圆柱铅块26、橡胶膜27，其中进水调压小孔24的直径小于排水调压管25的直径，圆柱铅块26压在橡胶膜27上，圆柱铅块26的直径等于上下楼层卫生间节水箱之间连接管13的直径。当节水箱箱体4内液面逐渐升高，水会通过进水调压小孔24进入囊腔；随着液面升高，囊腔受到的压强会逐渐增大，囊腔内的水也会通过排水调压管25逐渐上升，当箱体内的液面高度超过排水调压管25顶端的高度时，囊腔内的水会随着排水调压管25流到上下楼层卫生间节水箱之间连接管13，并流到下层节水箱箱体，通过I局部放大图，可知由于进水调压小孔24的直径小于排水调压管25的直径，所以囊腔内会出现短暂真空，即囊腔内压强小于箱体内压强，从而会使圆柱铅块26压着的橡胶膜27向上鼓起，进而箱体内的液体就会由橡胶膜27的下部流入上下楼层卫生间节水箱之间连接管13内，进而也流到下层宿舍卫生间的节水箱箱体内，当箱体内液面下降到一定高度式，随着囊腔内压强升高，橡胶膜27在圆柱铅块26重力作用下，又会被压在上下楼层卫生间节水箱之间连接管13上。由于排水调压管25的顶端的高度在同层卫生间节水箱连接管11或5与箱体接口上部，又在箱体顶部下部，因此，箱体内液面会一直控制在箱体内部一定高度范围内，不会出现水满溢出浪费、以及长时间无水使用等状况。

如图3所示为本实用新型互联式节水装置的结构示意图，二次可利用水回收接口1和节水箱箱体4通过单向止回阀14连接，压力调节器10和节水箱箱体4通过调压阀15连接。二次可利用水回收接口1包括上层洗漱池和上层涮洗拖布池下水管接口18、上层卫生间地面下水管接口19、上层阳台地面下水管接口20三个收集分管接口，二次可利用水再利用出口管8包括涮洗拖布池水龙头21、冲洗便池水管22、水管阀门开关23。

如图3所示，本实用新型的工作过程如下：

A、B、C、D代表整栋公寓楼内的位于上下两层的四个相邻的宿舍卫生间，每个宿舍卫生间内都安装一个完全一样的节水箱，节水箱之间通过管道可以实现上下层宿舍卫生间、同层左右宿舍卫生间节水箱互相联通。

当上层宿舍内产生二次可利用废水时，可通过二次可利用水回收接口1的三个分收集口，进入下层节水箱箱体内存储，如果该节水箱内水没有被使用，同时隔壁宿舍卫生间节水箱由暂时没有存储多余的水，该节水箱内水液面会上升，达到一定高度可以通过同层卫生间节水箱连接管5和11进入相邻卫生间节水箱内，可供相邻宿舍卫生间使用。

同样，如果该层所有宿舍卫生间节水箱内的水都没有及时使用完，并且箱体内液面都会逐渐呈现上升趋势，当所有箱体内的液面都达到排水调压管25顶端的高度时，该层宿舍卫生间所有节水箱箱体的水就会自动通过上下楼层卫生间节水箱之间连接管13流到下层卫生间节水箱内存储，以备使用。因此，除一层宿舍卫生间的使用过的自来水或节水箱箱体内的二次可利用水，出现无法互联使用外，该互联式节水装置将覆盖整栋公寓楼83%左右的宿舍。
