一种组合式收纳置物家具的制作方法

使用挂钩和绳子组合，制作创意的壁挂收纳篮。 #生活知识# #家居常识# #储物收纳方法#

本实用新型涉及家居领域，具体涉及收纳置物家具。

背景技术：

现代人的生活节奏越来越快，人们倾向于购买简约风格并且能组装的家具，随着电商的兴起，人们在网上购买书架、置物架、衣厨、电视柜、储物柜、沙发等也是习以为常。尤其是租房人群和小户型住户，更加追求简约及高性价比的家具。虽然现在网购的组合家具形式多样，但普遍存在组装繁琐、稳定性差、利用率低等问题。

因此，如何设计一种组合式收纳置物家具，使其克服上述问题，是本领域技术人员亟待解决的一个问题。

技术实现要素：

本实用新型的主要目的在于提供一种结构简单，组装方便，稳定可靠，功能多样，空间利用率高的组合式收纳置物家具。

为了实现上述目的，本实用新型提供了一种组合式收纳置物家具，包括纵向组件，所述纵向组件包括第一竖杆、第二竖杆、锁定件、支撑脚和置物网格；所述第一竖杆和所述第二竖杆相滑动套设，所述锁定件设置于所述第一竖杆和所述第二竖杆之间，用于相对固定所述第一竖杆和所述第二竖杆，所述支撑脚分别设置于所述第一竖杆下端和所述第二竖杆上端，所述置物网格固定设置于所述第一竖杆或第二竖杆上；所述第一竖杆和所述第二竖杆可沿竖直方向伸缩，使得两端的所述支撑脚分别抵触顶面和底面，并通过所述锁定件固定所述第一竖杆和所述第二竖杆，实现所述纵向组件的固定。

作为改进，所述组合式收纳置物家具还包括横向组件，所述横向组件沿横向设置于两组所述纵向组件之间，并构成置物架结构。

具体的，所述横向组件包括挂衣杆件和置物板件；所述挂衣杆件包括伸缩杆和第一卡爪，所述第一卡爪设置于所述伸缩杆两端，所述伸缩杆可沿横向伸缩，所述挂衣杆件通过所述第一卡爪固定于两侧的所述置物网格上；所述置物板件包括第一横杆、第二横杆、第一置物板、第二置物板和第二卡爪，所述第一横杆和所述第二横杆相滑动套设，所述第一置物板固定设置于所述第一横杆上，所述第二置物板放置于所述第一置物板和所述第一横杆上，所述第二卡爪设置于所述置物板件两端，所述第一置物板和所述第二置物板可通过所述第一横杆和所述第二横杆沿横向伸缩，所述置物板件通过所述第二卡爪固定于两侧的所述置物网格上。

作为改进，所述第一卡爪上开设有第一卡槽，所述第二卡爪上开设有第二卡槽，所述第一卡槽和所述第二卡槽可卡入所述置物网格，用于限制所述挂衣杆件和所述置物板件前后方向的位移。卡槽的设置能增加本组合式收纳置物家具的稳定性。

作为优选，所述组合式收纳置物家具还包括功能附件，所述功能附件背面均设置有卡爪，所述功能附件通过卡爪固定设置于所述置物网格上，所述功能附件用于收纳、放置物品。

具体的，所述功能附件包括挂钩、收纳篮、挂杆、u型杆和挂板。

作为优选，所述锁定件包括锁套和旋钮，所述旋钮螺纹连接于所述锁套上；所述锁套固定设置于所述第一竖杆上端，所述第二竖杆穿过所述锁套，并与所述第一竖杆滑动套设；所述旋钮可向内旋紧并抵触所述第二竖杆，使得所述第一竖杆和所述第二竖杆相对固定。

作为改进，所述第二竖杆上套设置有防滑圈，所述防滑圈位于所述锁套上方。

作为改进，所述支撑脚包括底座、伸缩柱和弹簧，所述伸缩柱滑动设置于所述底座上，所述弹簧设置于所述伸缩柱和所述底座之间，并迫使所述伸缩柱向外滑动，所述第一竖杆、所述第二竖杆固定套设于所述伸缩柱上。

进一步的，所述支撑脚还包括盖板；所述伸缩柱从后端进入所述底座，且所述底座限制所述伸缩柱从前端脱离，所述弹簧从后端进入所述底座并抵触所述伸缩柱，所述盖板压紧所述弹簧并卡设固定于所述底座后端。盖板的设置，使得伸缩柱和弹簧安装方便，便于维护。

与现有技术相比，本实用新型具有以下优点：

1、纵向组件是一种“顶天立地”的结构，可以使得本方案固定在天花板和地板之间；由于纵向组件的上下端分别抵触在天花板和底板上，依靠两者之间的摩擦力，使本方案安装稳定可靠，不易倾倒。

2、纵向组件中的第一竖杆、第二竖杆、锁定件、支撑脚均为之间套设连接即可，仅靠双手就能完成安装，安装十分方便。另外，横向组件和功能附件挂设于纵向组件上即可，同样安装方便。

3、功能附件可以根据需要进行选择，而且功能附件包括但不限于挂钩、收纳篮、挂杆、u型杆和挂板，使得本方案具有更多的扩充功能，丰富产品功能。

4、值得一提的是，防滑圈的设置能在松开锁定件的时候，保证第一竖杆和第二竖杆不能轻易的相对滑动，避免第二竖杆掉落入第一竖杆内；只要稍用力推拉第二竖杆，就能使第一竖杆和第二竖杆发生滑动，用于调节纵向组件的高度；调节完成后再锁紧锁定件即可完成纵向组件的固定。总的来说，防滑圈的设置使得安装更加方便，减小安装难度。

5、另外，支撑脚的弹性设置，使得纵向组件对顶面和底面有更大的压力，即提高了两者之间的摩擦力，使得安装更加稳定、可靠。

附图说明

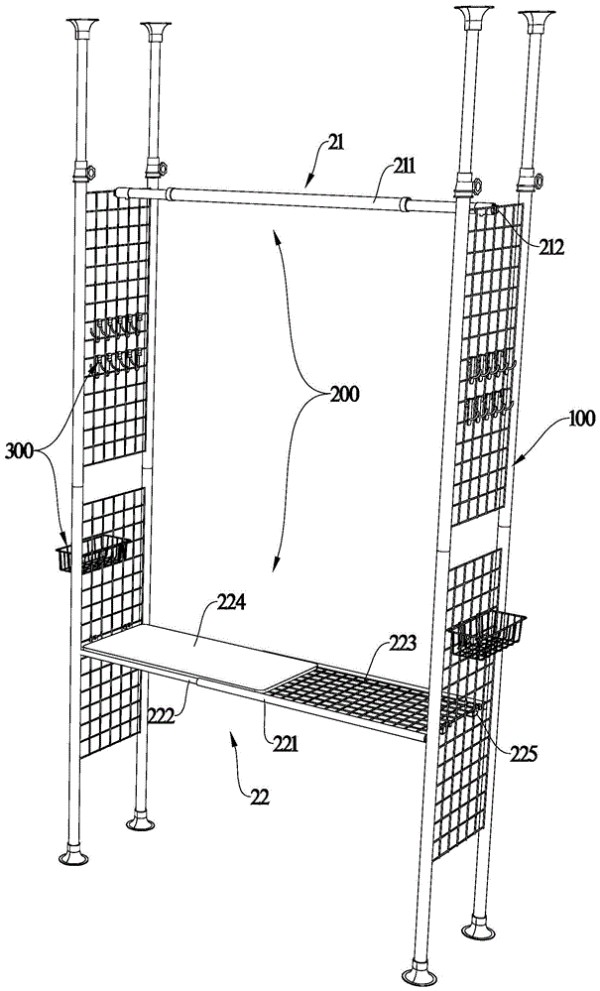

图1是根据本实用新型的一个优选实施例的立体结构示意图；

图2和图3是根据本实用新型的一个优选实施例中纵向组件的结构示意图；

图4是根据本实用新型的一个优选实施例中锁定件的立体结构示意图；

图5是根据本实用新型的一个优选实施例中锁定件的爆炸视图；

图6是根据本实用新型的一个优选实施例中支撑脚的立体结构示意图；

图7是根据本实用新型的一个优选实施例中支撑脚的爆炸视图；

图8是根据本实用新型的一个优选实施例中挂衣杆件的结构示意图；

图9是根据本实用新型的一个优选实施例中置物板件的结构示意图；

图10是根据本实用新型的一个优选实施例中挂钩的结构示意图；

图11是根据本实用新型的一个优选实施例中收纳篮的结构示意图；

图12是根据本实用新型的一个优选实施例中挂杆的结构示意图；

图13是根据本实用新型的一个优选实施例中u型杆的结构示意图；

图14是根据本实用新型的一个优选实施例中挂板的结构示意图。

具体实施方式

以下描述用于揭露本发明以使本领域技术人员能够实现本发明。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。

在本发明的描述中，需要说明的是，对于方位词，如有术语“中心”，“横向”、“纵向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示方位和位置关系为基于附图所示的方位或位置关系，仅是为了便于叙述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定方位构造和操作，不能理解为限制本发明的具体保护范围。

下面结合附图对本实用新型做进一步说明：

根据附图1至图14所示，本实用新型的一个优选实施例包括纵向组件100，纵向组件100包括第一竖杆11、第二竖杆12、锁定件13、支撑脚15和置物网格16；第一竖杆11和第二竖杆12相滑动套设，锁定件13设置于第一竖杆11和第二竖杆12之间，用于相对固定第一竖杆11和第二竖杆12，支撑脚15分别设置于第一竖杆11下端和第二竖杆12上端，置物网格16固定设置于第一竖杆11上；第一竖杆11和第二竖杆12可沿竖直方向伸缩，使得两端的支撑脚15分别抵触顶面和底面，并通过锁定件13固定第一竖杆11和第二竖杆12，实现纵向组件100的固定。

为了保证纵向组件100的稳定性，一般设置两组第一竖杆11和第二竖杆12，置物网格16焊接在两根第一竖杆11之间。

具体的，锁定件13包括锁套131和旋钮132，旋钮132螺纹连接于锁套131上；锁套131固定设置于第一竖杆11上端，第二竖杆12穿过锁套131，并与第一竖杆11滑动套设；旋钮132可向内旋紧并抵触第二竖杆12，使得第一竖杆11和第二竖杆12相对固定。

第二竖杆12上套设置有防滑圈14，防滑圈14位于锁套131上方。

支撑脚15包括底座151、伸缩柱152和弹簧153，伸缩柱152滑动设置于底座151上，弹簧153设置于伸缩柱152和底座151之间，并迫使伸缩柱152向外滑动，第一竖杆11、第二竖杆12固定套设于伸缩柱152上。支撑脚15还包括盖板154；伸缩柱152从后端进入底座151，且底座151限制伸缩柱152从前端脱离，弹簧153从后端进入底座151并抵触伸缩柱152，盖板154压紧弹簧153并卡设固定于底座153后端。为了增加摩擦力，底座151后端还可以设置防滑垫。

另外由于第一竖杆11较长，为了运输方便，将第一竖杆11分成两段设置，图3中a处显示了第一竖杆11两段的连接处，两段第一竖杆11通过套设连接。

如图2和图3所示，纵向组件100可以单独构成屏风结构，用于隔断和收纳，具有很高的空间利用率。

如图1所示，本实施例还可以设置横向组件200，横向组件200沿横向设置于两组纵向组件100之间，并构成置物架结构。

具体的，横向组件200包括挂衣杆件21和置物板件22；挂衣杆件21包括伸缩杆211和第一卡爪212，第一卡爪212设置于伸缩杆211两端，伸缩杆211可沿横向伸缩，挂衣杆件21通过第一卡爪212固定于两侧的置物网格16上；置物板件22包括第一横杆221、第二横杆222、第一置物板223、第二置物板224和第二卡爪225，第一横杆221和第二横杆222相滑动套设，第一置物板223固定设置于第一横杆221上，第二置物板224放置于第一置物板223和第一横杆221上，第二卡爪225设置于置物板件22两端，第一置物板223和第二置物板224可通过第一横杆221和第二横杆222沿横向伸缩，置物板件22通过第二卡爪225固定于两侧的置物网格16上。第一卡爪212上开设有第一卡槽2121，第二卡爪225上开设有第二卡槽2251，第一卡槽2121和第二卡槽2251可卡入置物网格16，用于限制挂衣杆件21和置物板件22前后方向的位移。卡槽的设置能增加本组合式收纳置物家具的稳定性。挂衣杆件21和置物板件22可以根据需要设置一个或多个。

如图10至14所示，本实施例还包括功能附件300，功能附件300背面均设置有卡爪，功能附件300通过卡爪固定设置于置物网格16上，功能附件300用于收纳、放置物品。功能附件300包括但不限于挂钩31、收纳篮32、挂杆33、u型杆34和挂板35。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
