破木吉他 于 2018-03-24 09:27:31 发布 这两天成功申请了博客专栏，为这个专栏的申请，凑了一篇简单梳理RAID算法，也说到之后再写些更多有关RAID的东西，至于专栏的第一篇文章正在整理当中。其实，关于RAID的文章挺多的，但大多是源码分析，对于RAID的空间布局基本都是一图带过。在刚接触RAID的时候，对其在理解上总觉得差点什么，也许是数学情怀作祟，想想要是这个空间布局能用数学公式抽象表示出来，像RAID算法一样，那就完美了？那么就开始，先来一张图片：

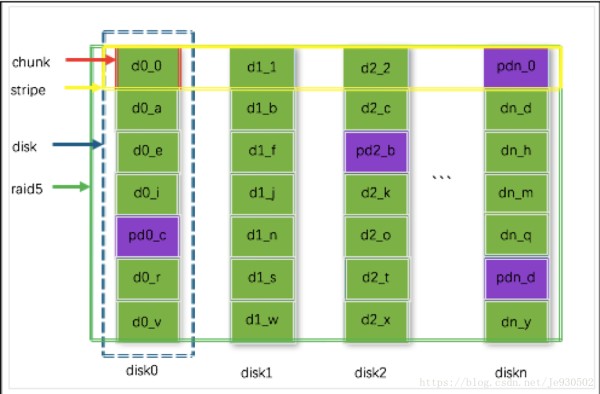

图1
图形基础分析
RIAD阵列空间分析主要以raid5为例，对于一个有冗余数据保护功能的阵列来说，数据分为原数据及校验数据如图1中raid5构成。而用户看到的可视阵列mddev设备容量仅为原数据总量，如图2示，假设阵列无最小容量限制，默认raid5配置，可知：mddev=28*chunk=28*512k=0xE0000=14M。
如图1，raid5表示为原数据加校验数据，如此为进一步探究raid5相关结构数量及映射关系，第j块chunk块所属x数据磁盘使用二维数组可以表示为d[x][j]，同理校验块数据表示为pd[y][i]。若raid5数据块分布算法采用左非对称算法-LEFT_ASYMMETRIC，图1示，可知原数据第a块chunk块至第y块chunk块中，两两之间存在等差为1的关系：a+1=b,b+1=c、c+1=d，依次类推。可根据其数量关系得：a=4、b=5、c=6依次叠加，即a-y分别对应4-27。如图2示为raid数据块分布采用默认左对称算法- LEFT_SYMMETRIC时结构，计算基于默认结构。
如图6，可知raid5实际条带数据处理单元为stripe_head，而实际阵列单盘处
