技术参数

☆ 型号 YLVC-2

☆ 使用电压 220VAC

☆ 工作压力 0.4-0.6Mpa

☆ 机器重量 120kg

☆ 外形尺寸 720×300×440mm

☆ 刀具尺寸上切刀6X60X356MM 下切刀6X38X356MM ,单次有效分板长度330MM

☆ 适用范围凡有V-CUT之SMD PCB板皆可适用于此机器

功能特点

☆ 裁切率为1秒/1分割，由脚踏板开关控制。

☆ 裁切刀组为被动启动，可安全掌握裁切线及位置；裁切应力小，不易形成龟裂现象.

☆ 刀具开口可根据基板厚度及V形槽深浅进行调整.此功能具防呆作用，有效的防止了分切时因人为拿放不准确造成的偏位问题。

☆ 非滚轮（轮刀，走刀）式裁切，无粉尘现象，无碳粉污染。

☆ 非磨擦式切削，无刀具金属残留。

☆ 刀具由台湾专业刀具工厂制作，材质为日本高速钢。

☆ 此款分板机自带底座，底座装轮脚.整机移动方便。

☆ 使用4-5KG的空压，无须特定切割场所；刀具以防锈保养油擦拭即可。

LED铝基板分板机，铡刀式分板机

********************************YLVC-2产品简介

☆ YLVC-2分板机，采用气电式轻量化设计，一次完成微剪切应力切板行程,适用于分切带有V形槽的PCB线路板。

☆ 无圆刀型分板时产生的弓形波(BOW WAVES)及微裂痕(MICRO CRACK),使用楔形刀具线性分板，剪切应力降低，使敏感的SMD组件，甚至电容均可不受影响，产品潜在质量风险降低。

☆ 切板行程(即上下刀具开口可调范围)在0.3-3mm ，绝无操作安全上的顾虑，刀具采用高速钢精密研磨制成，可重复研磨使用。

分切原理

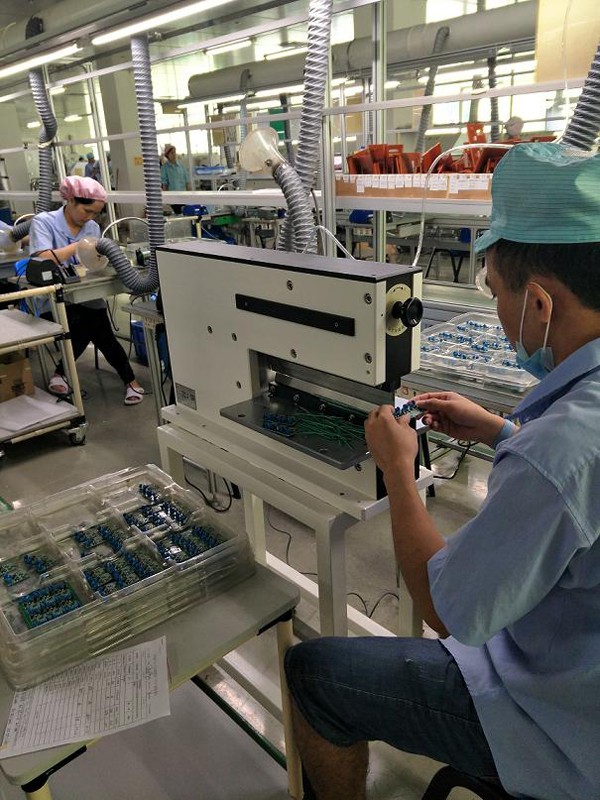

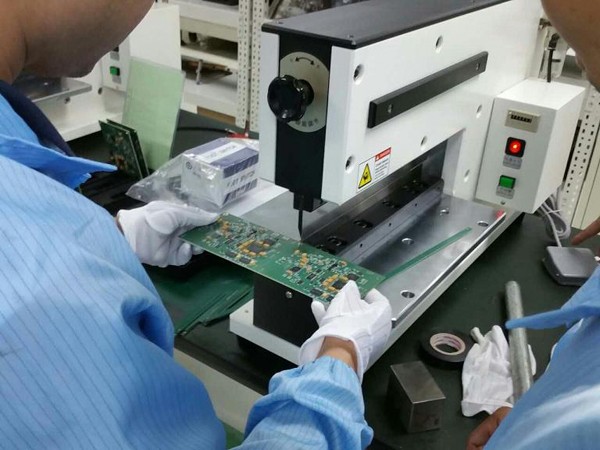

将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口，顺着刀刃送入到刀内适当位置进行防呆，然后脚踩脚踏阀，气缸工作使上切刀下降,从而将V-CUT连板分离.
