长飞iCONEC®互联网数据中心400G布线方案

网络延迟是指数据在互联网中传输所需的时间，影响网速和在线体验。 #生活知识# #科技生活# #网络知识#

01互联网数据中心布线发展

互联网数据中心要求带宽高、综合成本低，并行传输的光模块以及多芯预端接光缆将成为100G-400G甚至800G的主流产品。在未来随着时间的推移，VCSEL技术的进步将有可能成为互联网400G、800G应用的主力军。8芯预端接跳线可作为服务器-TOR的优先选择，可以从40G-100G-200G平滑升级，不需要更换线缆。16芯预端接光缆系统可从ToR-Leaf、Leaf-Spine支持200G-400G，必将在未来2-3年内成为数据中心建设最优的选择。

如果服务器承载多业务多张网的情况下建议采用LC接口SWDM4波分应用来满足100G的速率需求。多业务情况出现的时候会有90多条光纤链路在一台机架内，LC双工跳线会最大限度的减少对机架的气流组织的影响，避免造成局部热点等情况出现。当然其部署成本比同样速率的并行传输成本要高。

02互联网数据中心光纤选择

目前互联网数据中心TOR和叶交换机平均距离45米左右，叶和脊交换机距离在200米以内。在TOR-叶交换机的链路可以采用OM3/OM4光纤系统，在叶-脊交换机的链路下建议采用OM4/OM5/OS2光纤系统。

长飞公司采用弯曲不敏感OM3、OM4、OM5光纤的8芯—16芯预端接方案可无缝衔接SR4、SR4.2和SR8的传输要求。

速率(Gb/s)标准波长(nm)双向通信
光纤数量最大传输距离(m)OM3OM4OM510100GBase-SR85023005505502525GBase-SR8502701001004040GBase-SR8508100150150100100GBase-SR850870100100100GBase-SR85020100150150400400GBase-SR8503270100100400GBase-SR8501670100100400GBase-SR850870100100

表1采用OM3~OM5光纤的以太网标准

03长飞UDF组网方案

UDF系列光纤配线架适用标准19英寸设备机柜或机架安装。备有1U和4U光纤配线架。1U高度最大支持预端接/熔接144芯（双LC适配器）或72口MPO，4U高度最大支持预端接/熔接576芯（双LC适配器）或288口MPO。可支持目前所有的40G-400G应用方案。针对400G应用，长飞推出了400G-SR8,400G-DR4,400G-FR4一系列400G组网解决方案。

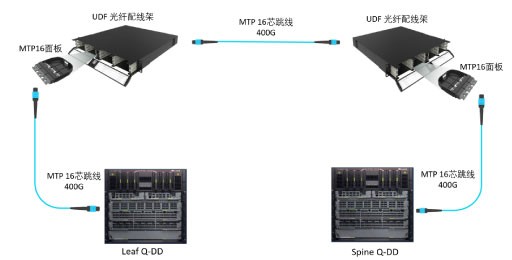

(1) 400G-SR8互联：核心采用400G-SR8接口脊交换机，叶层采用400G-SR8，长飞多模低损耗的MTP16完美解决400G应用互联。

图1400G-SR8互联

产品名称型号用量预端接主干iCONEC-H-MTP/M-MTP/M-LSZH-BI 0M5-16-50m1MTP面板iCONEC-6-MTP-UDF2MDA配线架iCONEC-UDF-4U-ODU-SLIDE1EDA配线架iCONEC-UDF-1U-ODU-SLIDE1MTP跳线iCONEC-MTP/F-MTP/F-LSZH-BI 0M5-16-5m2

表2采用OM3~OM5光纤的以太网标准

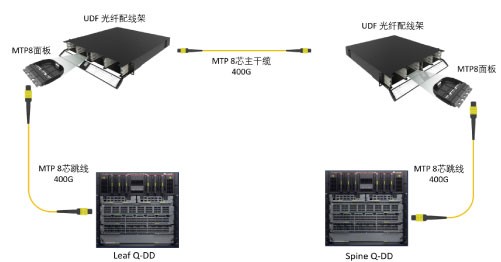

(2) 400G-DR4互联：核心采用400G-DR4接口脊交换机，叶层采用100G-DR，长飞单模超低损Base8 MTP连接未来400G速率升级。

图2400G-DR4互联

产品名称型号用量预端接主干iCONEC-H-MTP/F-MTP/F-LSZH.G657A2-8-50m1MTP面板iCONEC-6-MTP-UDF2MDA配线架iCONEC-UDF-4U-ODU-SLIDE1EDA配线架iCONEC-UDF-1U-ODU-SLIDE1MTP跳线ICONEC-MTP/F-MTP/M-LSZH-G657A2-8-5m1

表3400G-DR4互联方案产品推荐示例

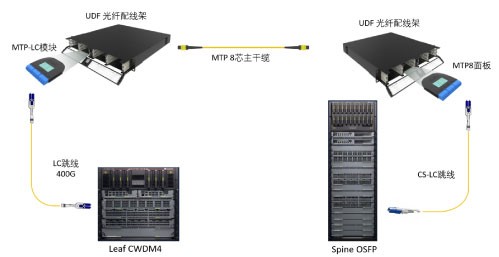

(3) 400G-2FR4互联：核心采用400G-2FR4接口脊交换机，叶层采用100G-CWDM4，长飞单模低损MTP和CS连接400G应用。

图3400G-2FR4互联

产品名称型号用量预端接主干iCONEC-H-MTP/F-MTP/F-LSZH-G657A2-8-50m1MTP-LC模块盒iCONEC-12-MTP-DLC/UPC-G657A2-UDF2MDA配线架iCONEC-UDF-4U-ODU-SLIDE1EDA配线架iCONEC-UDF-1U-ODU-SLIDE1LC跳线iCONEC-DLC/U-DLC/U-LSZH-G657A2-20-5m1CS-LC跳线iCONEC-CS/U-DLC/U-LSZH-G657A2-20-5m2

表4400G-DR4互联方案产品推荐示例

UDF组网特点:

● 1U配线架最高配置密度144芯（DLC）或者72口MPO、4U配线架最高配置密度576芯（DLC）或者288口MPO，业界的最高密度;● 归一化设计，同一种配线架兼容12芯模块（Base-12）、16芯模块（Base-16）、 24芯模块（Base-8），任意切换，按需配置，适应未来的网络扩容及变化;● LC适配器自带内置防尘门，安全、清洁，提升布线效率。

04关于长飞

长飞公司是全球领先的光纤预制棒、光纤和光缆供应商，为世界通信行业及其他行业（包括公用事业、运输、石油化工、医疗等）提供各种光纤光缆产品及综合解决方案，致力于成为信息传输与智慧联接领域的领导者！

近年来，长飞公司着力发展相关多元化业务，数据中心业务是重要组成部分。长飞公司iCONEC®布线产品已经大量用于国内大型数据中心，具有高可靠性、高密度、高性能、高可扩展性等特点。未来，秉持“智慧联接 美好生活”的使命，长飞公司将始终以“客户 责任 创新 共赢”为核心价值观，继续在数据中心领域加强技术创新，开发出更多高性能产品及方案，为新一代数据中心建设贡献力量。
