室内排水管道检查口、检查井设置的规定

定期检查浴室管道接口是否漏水 #生活常识# #家庭维修技巧# #浴室防水#

排水管道检查口也有的叫做清扫口,设置的作用是管道发生堵塞时,以便于及时打开压盖进行清除或疏通处理。室内排水管道检查口、清扫口的设置应遵循并符合下列规定。

(1)排水立管检查口设置规定

1)排水立管在建筑物的最低层和最高层应设置检查口,其他应每两层设置一个检查口。立管检查口的高度,由检查口的中心至地面为1m,允许偏差±20mm。检查口的设置还应当满足并高于卫生器具上部边缘150mm高度的规定。

2)排水管道在墙角安装时,立管检查口安装朝向一般应与墙角呈45°,主要是为了便于检修。排水立管暗装(管井)时,检查口的朝向亦应考虑检修时的方便,同时立管检查口处需留有检修门。

(2)室内排水横管检查口(清扫口)设置要求

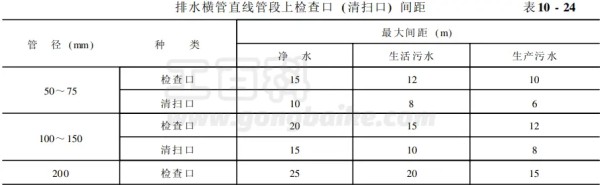

排水管道在直线管段上,当管道超过规定的长度时,应该按照设计要求的距离设置检查口或清扫口,以便发生堵塞时做检修疏通之用。排水管道变径时,应选在最大直径管道上设置清扫口。当直线管段上检查口或清扫口设置间距设计无要求时,可按表10 - 24间距设置检查口或清扫口。

(3)排水管道清扫口设置规定

1)排水管道在联结2个及以上的大便器或安装有3个及以上卫生器具的污水横管的始端,应设置清扫口。

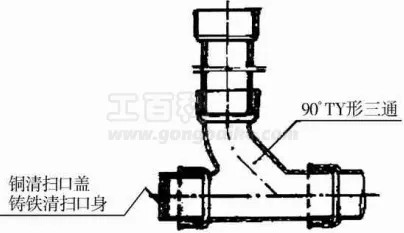

2 )污水管道在楼板下悬吊敷设时,可将清扫口设在上一层楼的地面上,污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm;若楼板下污水管道起点设置堵头代替清扫口时,应与横管相垂直的墙面距离不得小于400mm。楼板下污水横管为了检修的方便应在管道始端装设清扫口,楼板下污水横管清扫口安装见图10 - 22。

3)在排水立管与横管的端部要设置清扫口,关于清扫口安装的方向,是否横向或竖向安装问题,从实际安装中也不统一,按规范规定通向室外的排水管,穿过墙壁或基础必须下返时,应采用45°三通和45°弯头进行连接,并应在垂直管段的顶部(竖向)设置清扫口。

4)排水管道在水流转角小于135°的污水横管上,应在始端设置检查口或清扫口。

5)排水横管直线管段上,当设置有地漏时,地漏也可当作一个清扫口;如果地漏在直线管段的一侧时,且地漏与横管距离也较远,在横干管的始端也须设置清扫口。排水管道连接时,可以使用在排水管件侧面带有压盖形式的检查口,也可以代替并起到管道清扫口的作用。

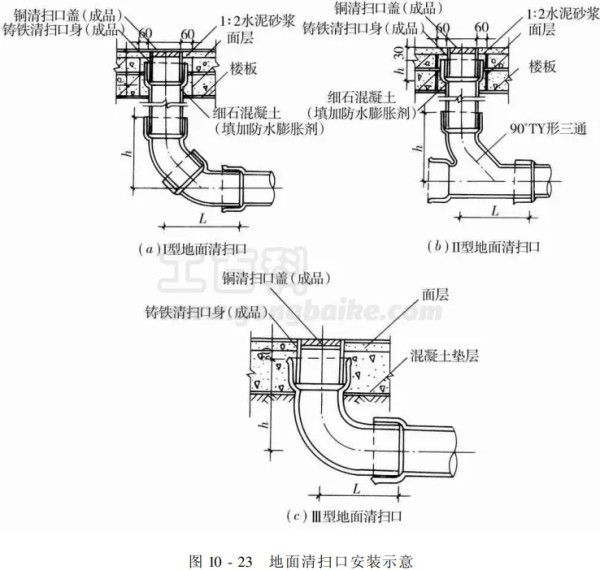

6)室内埋地或卫生间内排水管道,一般在地面设置清扫口,清扫口压盖的顶面应与临近地面标高相一致,压盖顶面应与室内地板表面相平齐。清扫口甩口预留应准确,避免压盖凹入地面影响观感或凸出地面妨碍人员通行。地面清扫口一般有I型、II型和III型三种安装方式,地面清扫口安装示意见图10 - 23。

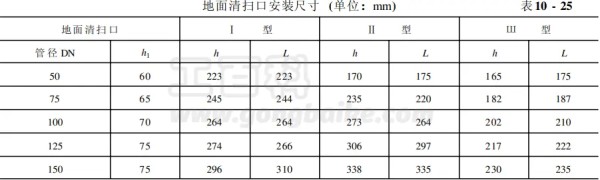

地面清扫口安装一般有I型、II型和III型三种方式,清扫口安装尺寸应符合表10 - 25的规定。

7)埋地或地板下的排水管道检查口,应设在检查井内。井底表面标高与检查口的法兰相平,井底表面应有5%坡度并坡向检查口。

(4)污水管道检查井设置规定

由室内通向室外排水检查井的排水管道,井内引入管应高于排出管或至少两管顶相平齐,并有不小于90°的水流转角,如跌落差大于300mm时,可不受角度限制。室外检查井与建筑物的距离,应按设计图纸的规定设置,室外检查井距建筑外墙的距离一般不小于3m。
