汽车悬架系统专题：图解各类独立悬架（一）

[时间：2013-06-24 09:47:18]　[点击：845]　[分类：金属知识]

　　独立悬架的左右车轮不是用整体车桥相连接，而是通过悬架分别与车架（或车身）相连，每侧车轮可独立下下运动。轿车和载重量1t以下的货车前悬架广为采用，轿车后悬架上采用也在增加。越野车、矿用车和大客车的前轮也有一些采用独立悬架。

　　根据导向机构不同的结构特点，独立悬架可分为：双横臂，单横臂，纵臂式，单斜臂，多杆式及滑柱（杆）连杆（摆臂）式等等。前采用较多的有以下三种形式：(1) 双横臂式，(2) 滑柱连杆式，(3)斜置单臂式。按弹性元件采用不同分为：螺旋弹簧式，钢板弹簧式，扭杆弹簧式，气体弹簧式。采用更多的是螺旋弹簧。

　　双横臂式（双叉式）独立悬架

　　如图1所示为双横臂式独立悬架。上下两摆臂不等长，选择长度比例合适，可使车轮和主销的角度及轮距变化不大。这种独立悬架被广泛应用在轿车前轮上。双横臂的臂有做成A字形或V字形，如图2所示。V形臂的上下2个V形摆臂以一定的距离，分别安装在车轮上，另一端安装在车架上。

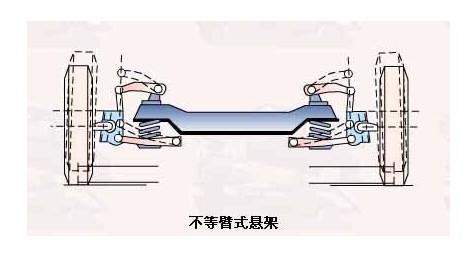

不等臂双横臂上臂比下臂短。当汽车车轮上下运动时，上臂比下臂运动弧度小。这将使轮胎上部轻微地内外移动，而底部影响很小。这种结构有利于减少轮胎磨损，提高汽车行驶平顺性和方向稳定性。
