随着城市骑行文化的兴起和人们夜间骑行安全意识的提高，高性能自行车灯已成为现代骑行装备中不可或缺的部分。LED驱动芯片作为自行车灯的核心组件，直接决定了灯具的亮度、能效比和使用寿命。在众多LED驱动解决方案中，我司的FP7153和FP8013因其优异的性能和稳定性，成为自行车灯设计中的热门选择。

本文将深入分析这两款芯片的技术特点，并展示它们在自行车灯设计中的优势，为工程师和产品设计师提供有价值的参考。

一、自行车车灯结构原理

1、核心组成部分

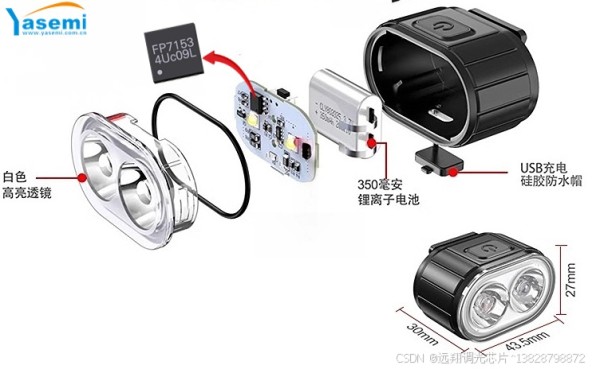

自行车前灯作为骑行安全的重要保障，其功能的实现依赖于多个组件协同工作。自行车前灯主要由透镜、LED 灯珠、电路板、电源（锂电池等）和外壳组成。其中，电路板上集成了多种关键组件。而驱动芯片是核心，它能通过降压恒流技术，将电源提供的电能稳定地传输给LED灯珠，保证灯珠在合适的电流下发光。电源为整个系统供电，外壳起到保护内部组件和防水防尘的作用，这些组件共同协作，实现自行车前灯的照明功能 。

2、工作原理

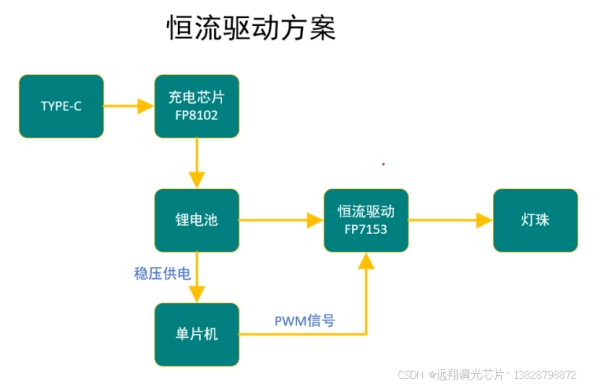

恒流驱动方案不需要串电阻，恒流驱动电路直接驱动灯珠发亮，单片机输出的PWM信号经过恒流驱动电路去调整输出电流。

二、FP7153和FP8013的芯片介绍

（除封装规格不同，其参数和功能一致）

1、芯片概述

FP7153/FP8013都是一颗同步降压LED驱动IC，内置60mΩ PMOS和NMOS，高效率可驱动单串白光LED,VFB反馈电压0.1V，让取样电阻功率损耗降低，整体转换效率提升，根据外部电阻设定LED电流。

• 工作电压 2.5V~5.5V

• 输出LED电流 3A

• 关机耗电流 0.1μA

• 固定工作频率 1.5MHZ

• 晶片过温保护(OTP)、过电流保护(0CP)

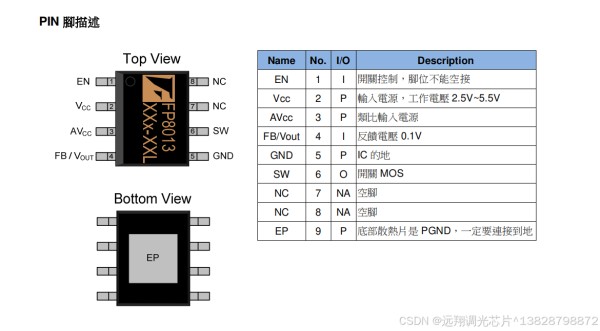

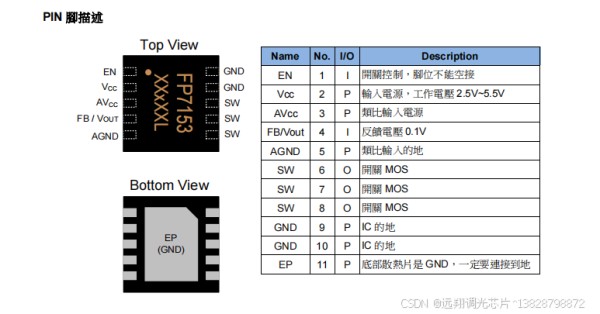

FP7153芯片采用DFN-10L(EP)紧凑封装、FP8013采用的是SOP-8L(EP)封装。它们都非常适合空间受限的自行车灯设计。其内置的功率MOSFET可显著减少外部元件数量，简化PCB布局。


三、FP7153和FP8013在自行车灯中的核心优势

（一）高效节能​

FP7153和FP8013的高效率电能转换特性使得自行车灯能够在消耗较少电池电量的情况下，提供足够的照明亮度。相比传统的自行车灯驱动方案，它们都可以显著延长电池的续航时间，减少骑行过程中因电量不足而导致的照明中断风险。

（二）稳定可靠​

FP7153和FP8013这两芯片集成的多种保护功能以及精确的电流控制能力，确保了自行车灯在各种复杂环境下都能稳定工作。无论是在颠簸的骑行过程中，还是在高温、潮湿等恶劣气候条件下，都能保证LED的正常发光。​

（三）灵活的调光控制​

同时都支持的PWM调光方式以及可实现的多档调光模式，满足了骑行者在不同场景下对灯光亮度的多样化需求。同时，灵活的调光控制也有助于节约电池电量，进一步提升电池的使用效率。

结论

在自行车灯的设计中，FP7153和FP8013这两款芯片虽然外观不同，但核心参数和功能几乎一致，均能提供高效、稳定的恒流驱动，确保车灯亮度均匀、续航持久。无论是用于高亮前照灯、警示尾灯，还是智能调光模式，它们都能满足不同骑行场景的需求。

对于开发者或制造商而言，这两款芯片可以互相替代，选择时只需考虑供应链和成本因素即可。它们的低功耗、高可靠性以及PWM调光能力，使其成为自行车灯领域的理想选择。未来，随着智能骑行装备的普及，FP7153和FP8013这类高性能驱动芯片将助力更安全、更节能的自行车照明解决方案。
