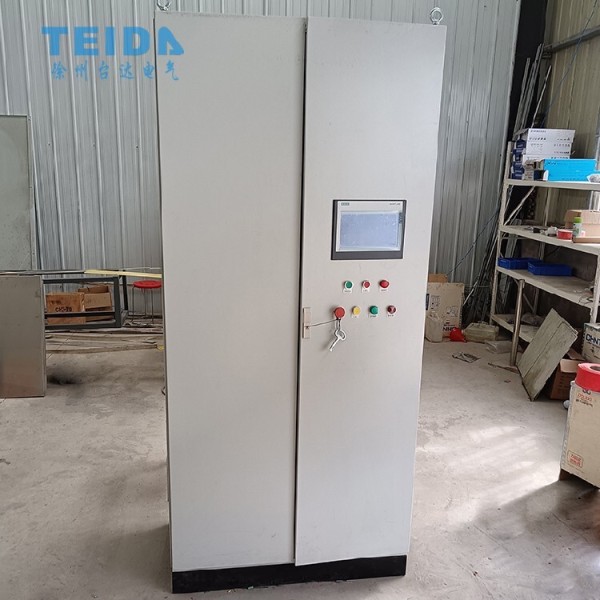

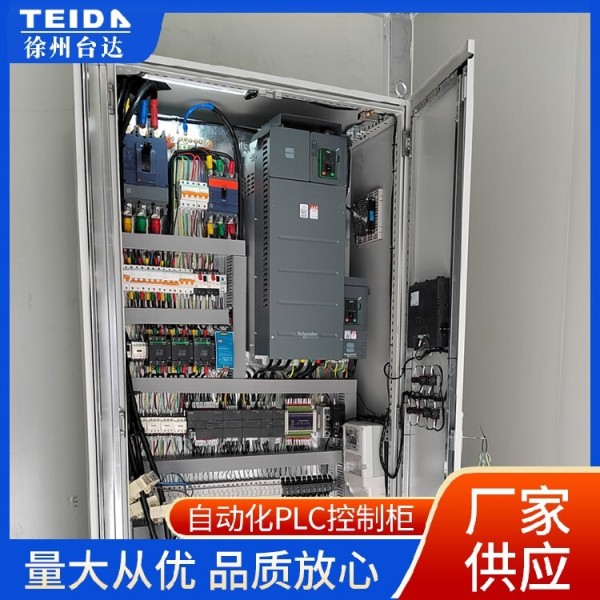

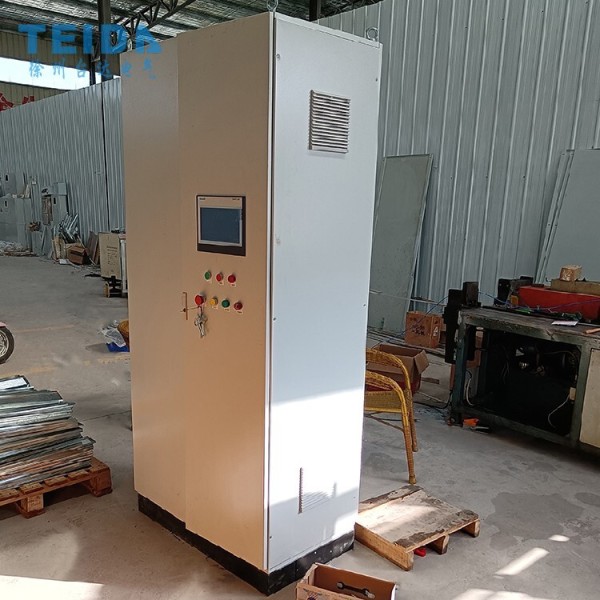

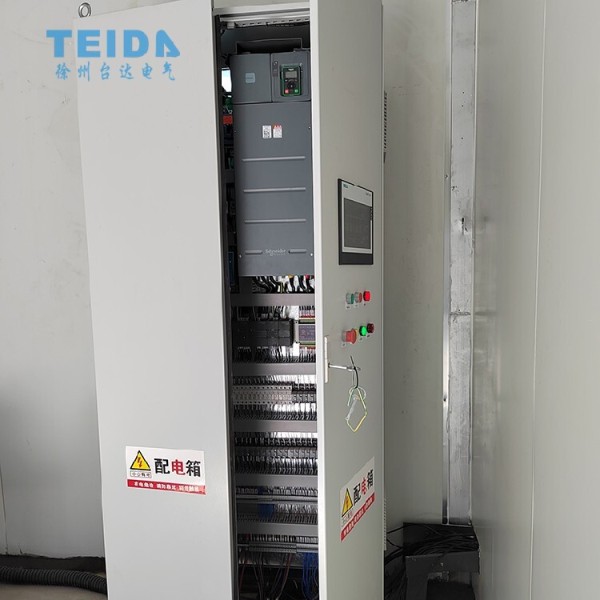

生活供水控制柜PLC变频柜节能变频系统

发布时间：2025-11-23 17:02

智能安防系统如Ring提供实时视频监控 #生活技巧# #数码产品使用技巧# #智能家居控制方式#

一般规定城市管网的水压只五米以下楼房的用水，其余上部各层均须 "提升"水压才能满足用水要求。以前大多采用传统的水塔、高位水箱，或气压罐式增压设备，但它们都由水泵以高出实际用水高度的压力来"提升"水量，其结果增大了水泵的轴功率和能量损耗和二次污染。变频供水控制柜技术应用于水泵风机等流体负载时，可使流体的流量、压力根据实际需要自动恒压或恒流量调节。同时延长设备使用寿命，无电流和水压冲击。节能效果比采用阀门控制压力或流量的方法可节电40% ~ 50%，节水7%。常规水泵大部分时间均在额定负荷下运行，特别是自来水厂和居民区生活供水，其设计均按大用水负荷选择水泵，而每天24h用水负荷变化很大，在夜间用水量更少，采用变频恒压供水设备，可根据用水量的大小变化，自动调节水泵转速，同时确保供水压力恒定，不仅可节约大量能源，延长设备使用寿命，又解决了水源二次污染问题，是一种十分理想的高科技节能产品。

可为风机、水泵、空气压缩机等流量和压力控制特点，使用变频器一拖三的功能，无需PLC控制器可自动控制泵组的投入和退出数量，变频器内置PID与恒压供水控制板连运，频恒压供水控制柜运行稳定节省成本。变频恒压供水控制柜可以很容易地连接到远程传输压力表的通信，从而完成供水压力的闭环控制。当水管流量发生变化时，可以稳定供水压力，节约电能，为用户节维护成本，具有较高的经济性和实用性。

电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式；总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。
电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，并兼顾以下要求：(1) 同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来。(2) 对于多工位的大型设备，还应考虑两地操作的方便性。(3) 控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计的合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

根据用户要求配置，设计部可以勾画出电气控制柜箱体的外形草图，估算出各部分尺寸，然后按比例画出外形图，再从对称、美观、使用方便等方面进一步考虑调整各尺寸比例。电气控制柜外表确定以后，再按上述要求进行控制柜各部分的结构设计，绘制箱体总装图及各面门、控制面板、底板、安装支架、装饰条等零件图，并注明加工要求，再视需要为电气控制柜选用适当的门锁。当然，电气柜的造形结构各异，在柜体设计中应注意吸取各种型式的优点。对非标准的电器安装零件，应根据机械零件设计要求，绘制其零件图，凡配合尺寸应注明公差要求，并说明加工要求。后，还要根据各种图纸，对电气控制柜需要的各种零件及材料进行综合统计，按类别列出外购成品件的汇总清单表、标准件清单表、主要材料消耗定额表及辅助材料定额表等，以便采购人员、生产管理部门按设备制造需要备料，做好生产准备工作，也便于成本核算。

用于过程控制：过程控制要用到模拟量。模拟量一般是指连续变化的量，如电流、电压、温度、压力等物理量。过程控制的目的就是，根占有关模拟量确当前与历史的输进状况，产生所要求的开关量、或模拟量输出，以使系统工作参数能按一定要求工作。是连续生产过程常用的控制。

1、用于顺序控制：顺序控制是根占有关输进开关量确当前与历史的状况，产生所要求的开关量输出，以使系统能按一定顺序工作。这是系统工作基本的控制。也是离散生产过程常用的控制。
