汽车电子（三）

汽车电子设备防盗措施 #生活技巧# #汽车保养技巧# #汽车电子设备使用#

之前，我们在《车机娱乐系统介绍》 中介绍了智能车载娱乐系统的五个特征：

基于智能操作系统: Android, Yunos, Linux等基本都是虚拟按键, 较少用实体按键具备外网连接功能, 即搭载了Tbox盒子有配套的车联网手机App, 具有手机钥匙及远程车控等功能具备控制: 空调, 数字液晶仪表, 360度环视摄像头, 其他车身设备(天窗, 车窗, 大灯)的应用程序.

以上涉及的第3点, 第4点都必须有Tbox设备才能实现.

什么是Tbox

Tbox是汽车上的一个盒子，其实是一个Android操作系统的带通讯功能的盒子，
内含一张SIM卡，一般是中国联通SIM卡，与这个盒子配套硬件还有GPS天线，4G天线等。
车机要联网必须有Tbox设备才能实现。

TBOX的功能如下：

1. Tbox可以给车机提供外网连接功能。

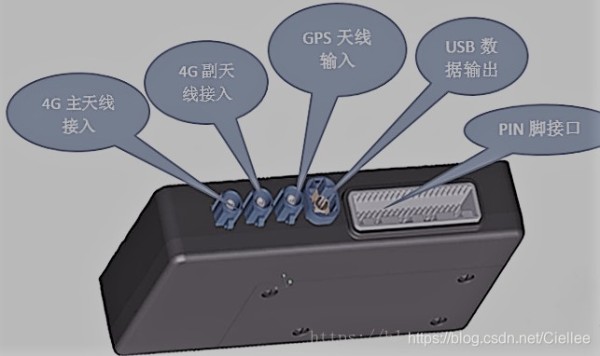

如何提供外网, 原理很简单, 可以简单的把它当做是USB上网卡。

将这个接口接入自己的笔记本电脑, 在电脑网络连接那边就会多一个USB Ethernet的本地连接. 且确认过可以通过此连接成功上网.

2. Tbox可以提供GPS定位服务。

Tbox有GPS天线接入，车机通过USB数据输出接口实时获取GPS定位信息。
(Tbox的USB接口，除了提供外网数据, 提供GPS数据外，开发人员还可以通过这个USB线进行Tbox开发及adb debug等。)

实车路试过程中, 只要把tbox的GPS天线接入接口拔掉, 整个车机的地图定位将完全废掉, 地图定位将出现各种飘…

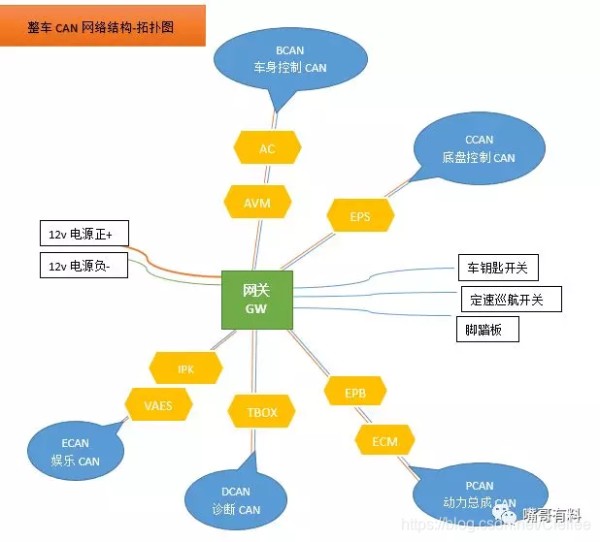

3. Tbox是Diag CAN(诊断CAN)上的一个节点, 该节点可提供本地诊断和远程诊断等功能

一般地, 智能车机娱乐系统有配套的车联网手机App,
该车联网手机App可远程查看车机状态, 远程开启座椅加热, 远程开启空调, 远程获取车机状态信息等.

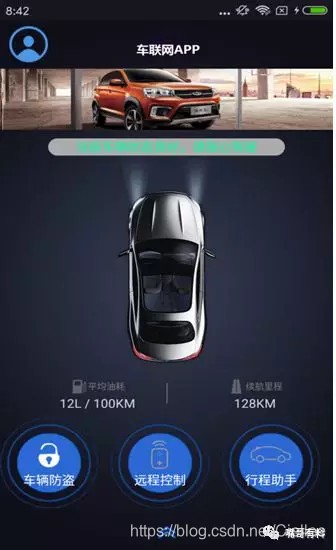

比如以下是某公司开发的车联网手机App.

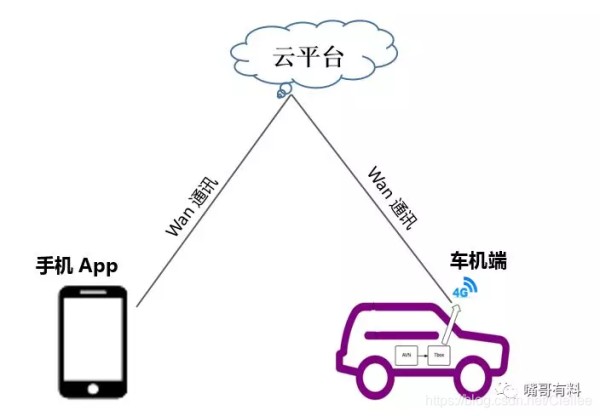

车联网手机App控制车辆的拓扑图

智能车机娱乐系统有配套的车联网手机App，
通过App可远程查看车机状态，远程开启座椅加热，远程开启空调，远程获取车机状态信息等。

车联网手机App状态查询/远程控制功能的实现，全部依托Tbox节点，
Tbox节点可以接收远程4G信号，
之后由Tbox在诊断CAN上发起CAN诊断及控制命令，
Tbox还实时获取相关CAN信号并上传云平台，云平台返回数据到车联网手机App。
最终达到远程诊断(远程获取车辆状态, 远程读取故障码等…) 和 远程控制(控制车上某些智能硬件的作用, 比如空调, 座椅加热等…)。

这也是Tbox最最最主要的功能了, 因为他已经实现了远程诊断并控制整车了, 只要功能开发的好, 理论上整车上的所有智能硬件设备均可以被tbox远程控制, 您说强大不强大!

Tbox上的SIM一般只给车主用户提供网络服务，
虽然这张电话可以打电话, 但是由于车机系统的功能接口限定(软件界面上的功能限定)，限定了其只可以拨打道路救援电话，厂商客服电话，110等紧急电话，不可拨打普通手机号码或电话号码等。

本文学自 《Tbox在整车CAN网络的位置与作用 》
