基于51单片机的简易温控水杯恒温杯仿真设计( proteus仿真+程序+设计报告+讲解视频）

发布时间：2026-03-05 14:05

保温杯有单层和双层结构，双层真空设计能更有效隔绝热量流失 #生活常识# #家用保温杯#

仿真图proteus7.8及以上

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0099

1. 主要功能：

基于51单片机的简易温控水杯恒温杯仿真设计

1、采用DS18B20检测温度，温度检测范围-55~125摄氏度。

2、LCD1602显示检测温度和设置温度值，温度低于设定值显示low,高于显示high。

3、检测温度小于设定温度-1°时，开启加热器。

检测温度大于设定温度+1时，开启制冷器控制温度。

4、按键加减设置温度设定值，可以通过按键控制电动开关盖。

51单片机、DS18B20温度传感器、LCD1602显示

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

2. 讲解视频：

讲解视频包含仿真运行讲解和代码讲解

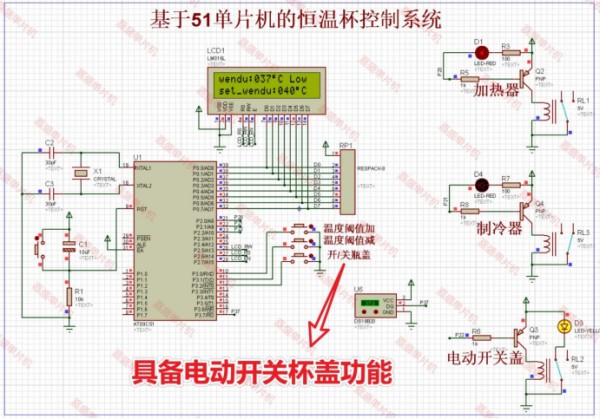

3. 仿真

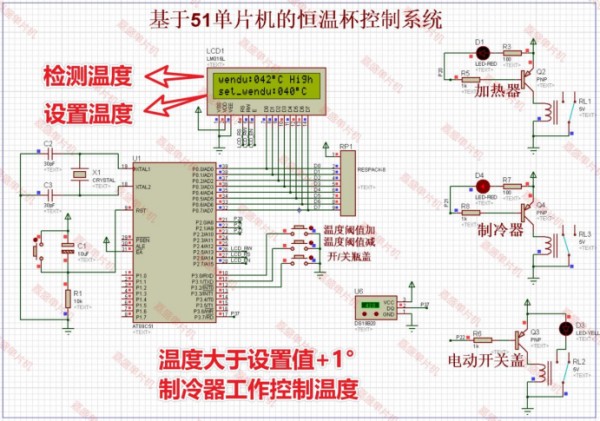

开始仿真后LCD1602液晶显示当前测量的温度，设置温度，如果检测到温度大于设置值+1，制冷器开始工作降温。

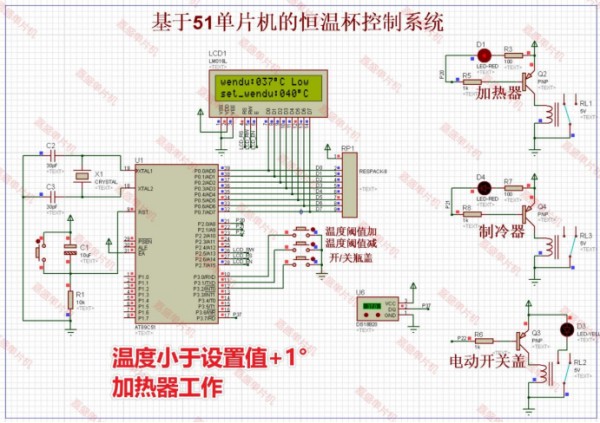

如果检测到温度小于设置值-1，加热器开始工作加热提高温度。

可以通过按键控制瓶盖开关。

4. 程序代码

使用keil4或者keil5编译，代码有注释，可以结合视频理解代码含义。

#include "reg51.h" #include"Ds18b20.h" #include "lcd1602.h" #define uchar unsigned char//重定义 #define uint unsigned int sbit k1=P3^0;//按钮 sbit k2=P3^1; sbit k3=P3^2; sbit door=P2^2;//开关盖 sbit heat=P2^0; //加热 sbit cold=P2^1; //制冷 sbit beep=P2^5;//蜂鸣器 uchar time=0,num1=0;//定时 int wendu=0;//温度 uchar Ds_0_flag=0;//0度以上标志位 float tp; 完整代码见文章下载链接 uint down=40;//阀值 uchar disp1[]="wendu:000 C "; uchar disp2[]="set_wendu:000 C "; //uchar disp2[]="L:000 C H:000 C"; uchar flag=0,beep_flag=0; void delay(uint i)//延时 {while(i--){delay_uint(50000);} } void main() {disp1[9]=0xdf;disp2[13]=0xdf; //disp2[14]=0xdf;init_1602();//初始化液晶TMOD|=0X11;//选择为定时器0模式，工作方式1，仅用TR0打开启动。TH1=(65536-50000)/256;//给定时器赋初值，定时50msTL1=(65536-50000)%256;ET1=1;//打开定时器1中断允许EA=1;//打开总中断TR1=1;//打开定时器1delay(4);beep_flag = 0;while(1){//按键检测if(!k1){if(down<125) //下限阈值检测范围小down++;//阈值+1while(!k1);}if(!k2){if(down>0)down--;//阈值-1while(!k2);}if(!k3){if(door){door=0;}else{door=1;}while(!k3);}} } void Timer1() interrupt 3//定时器中断 {TH1=(65536-50000)/256;//给定时器赋初值，定时50msTL1=(65536-50000)%256;if(time<10)time++;else{time=0;wendu=Ds18b20ReadTemp();//测量温度if(wendu<0){Ds_0_flag=0;wendu=wendu-1;wendu=~wendu;tp=wendu;wendu=tp*0.0625+0.5;disp1[6]='-';//计算温度disp1[7]=wendu%100/10+0x30;disp1[8]=wendu%10+0x30;}else{Ds_0_flag=1;tp=wendu;wendu=tp*0.0625+0.5;//温度在寄存器中12位，分辨率：0.0625//加0.5是四舍五入disp1[6]=wendu/100+0x30;//计算温度disp1[7]=wendu%100/10+0x30;disp1[8]=wendu%10+0x30;}disp2[10]=down/100+0x30;//计算阈值disp2[11]=down%100/10+0x30;disp2[12]=down%10+0x30;write_string(1,0,disp1);//显示write_string(2,0,disp2);}if(wendu<down-1||Ds_0_flag==0){write_string(1,12,"Low ");heat = 0;//低温加热cold = 1;}else if(wendu>down+1){write_string(1,12,"High");cold = 0;//高温制冷heat = 1;}else{write_string(1,12," ");heat=cold=1;//取消加热制冷} }

5. 设计报告

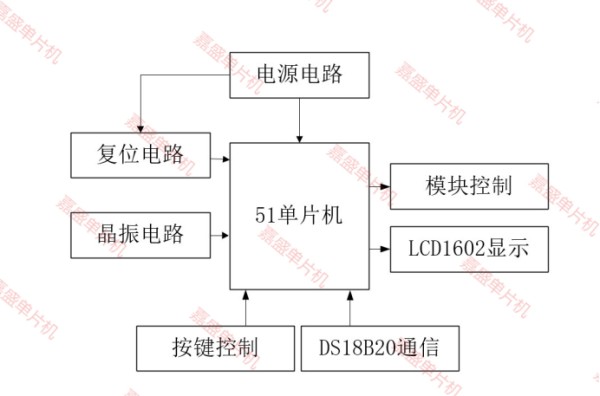

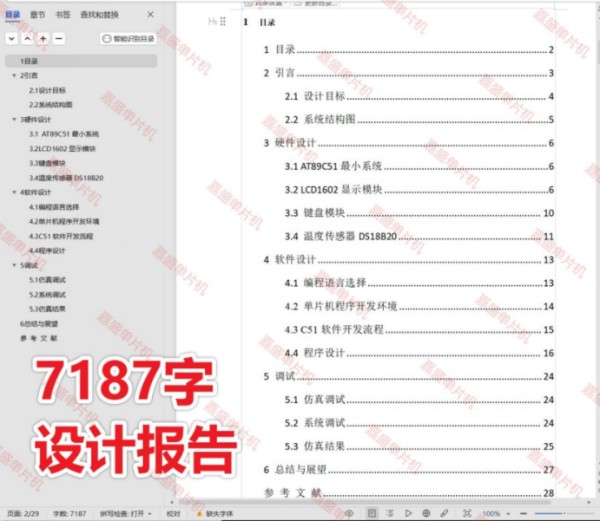

7187字设计报告，内容包括硬件设计、软件设计、软硬件框图、调试、结论等

随着科技日新月异的进步和生活质量的不断提升，人们对生活用品的功能性、便利性和智能化程度提出了更高的要求。在这样的时代背景下，智能生活用品正逐渐成为现代生活的标配，它们不仅改善了人们的生活质量，还极大地提高了生活的舒适度与效率。智能恒温水杯作为一种代表性的智能化生活用品，其核心功能在于能够自动感应并调节杯内液体的温度，确保饮品始终保持在最适宜饮用的范围内，无论是热饮还是冷饮，都能做到随心所欲，这无疑极大地迎合了现代快节奏生活中人们对健康饮水习惯的追求，也因其高度的实用性和便捷性而广受市场和消费者的青睐。

针对这一趋势，本课题聚焦于设计一款基于51系列单片机为核心的简易温控水杯恒温杯仿真系统。此设计项目的核心目标有两个方面：首先，从实用角度出发，致力于研发一种能够精确控制水温的技术方案，使水杯能根据预先设定的温度自动启动加热或降温机制，从而实现在任何环境条件下都能让杯中的水温保持在理想的水平，充分满足人们日常生活中对不同饮品适宜温度的需求；其次，从教育与科研层面来看，本课题设计有助于提升学生对嵌入式系统设计理论的理解，通过从理论到实践的设计过程，让学生亲手构建一套包含温度感知、数据处理、控制执行等环节的完整闭环系统，有效锻炼学生的动手能力和工程实践能力。

6. 设计资料内容清单&&下载链接

资料设计资料包括仿真，程序代码、讲解视频、功能要求、设计报告、软硬件设计框图等。

0、常见使用问题及解决方法–必读！！！！

1、程序代码注释

2、proteus仿真

3、功能要求

4、软硬件流程图

5、开题报告

6、设计报告

7、讲解视频

Altium Designer 安装破解

KEIL+proteus 单片机仿真设计教程

KEIL安装破解

Proteus元器件查找

Proteus安装

Proteus简易使用教程

单片机学习资料

基于51单片机的简易温控水杯恒温杯仿真设计( proteus仿真+程序+设计报告+讲解视频）

1. 主要功能：

2. 讲解视频：

3. 仿真

4. 程序代码

5. 设计报告

6. 设计资料内容清单&&下载链接
