本文介绍了一种基于光敏电阻特性的自动开关灯电路设计。该设计利用光敏电阻随光照强度变化的特性，通过三极管控制LED灯的亮灭。在有光时，LED灯关闭；在无光时，LED灯自动开启。

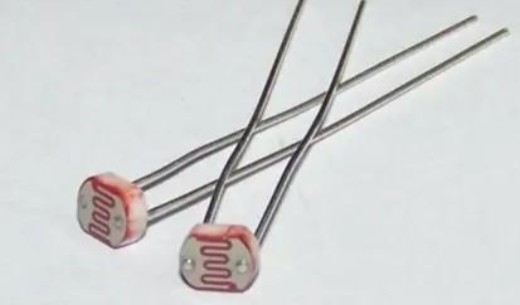

光 敏电阻就是对光比较敏感一种类型的电阻。
常见光敏电阻有以下特性：
光度越亮，电阻越小；环境越暗，电阻越大。
那么，如何利用光敏电阻特性，在晚上的时候灯可以点亮，白天的时候灯熄灭呢？

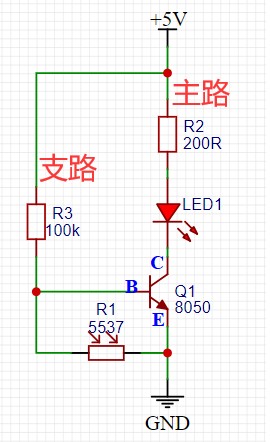

看以下电路图：
主路:
主电路经过R2限流电阻，有电流流过，但是没有接地，未形成回路。
支路:
此时光敏电阻阻值非常低，相当于一根导线，电源在经过支路的R3电阻后下拉接地了，使得三极管 基级B 处的电压非常小，几乎忽略不计，无法让 集电级C 和 发射级E 导通，所以LED不能构成回路，无法点亮。
无光情况下，光敏开关的电阻变得非常大，支路电源会在三极管的基极B施加一个稳定电压，BE极形成压降，三极管 集电极C、发射级E 导通，LED灯构成回路，从而被点亮。
