本实用新型属于生活用品技术领域，具体为一种具有除味及除湿功能的家用鞋架。

背景技术：

脚掌每平方厘米有600多个汗腺，比身体其他部位多出2～4倍，总共约有二十五万多个汗腺一天可以分泌将近500毫升的汗水，汗液里除含水分、盐分外，还含有乳酸及尿素，当水分含量高的时候非常有利於细菌及霉菌的大量滋生繁殖。

所以当人们在劳累的一天之后回到家中时，往往会将鞋子脱掉放置到具有除湿功能的鞋柜中进行除湿，或者是刚刚刷洗的鞋子需要干燥的时间过长也需要除湿，又或者是遭遇阴雨天气难以晒干时也需要对鞋子进行除湿处理，因此，都会用到除湿鞋柜，但是普通的除湿鞋柜只是简单的使用热风或者通风的方式进行除湿，而热风或者通风的方式在使用时热风与鞋子接触面往往是固定位置的，很难对鞋子的多个角度进行除湿干燥处理，并且一些带有异味的鞋子直接放置到鞋架中，异味的散发也会让人们感到不适，因此，需要一种除湿效果好且具有除味功能的家用鞋架来解决上述问题。

技术实现要素：

(一)解决的技术问题

为了克服现有技术的上述缺陷，本实用新型提供了一种具有除味及除湿功能的家用鞋架，解决了普通的除湿鞋柜只是简单的使用热风或者通风的方式进行除湿，而热风或者通风的方式在使用时热风与鞋子接触面往往是固定位置的，很难对鞋子的多个角度进行除湿干燥处理，并且一些带有异味的鞋子直接放置到鞋架中，异味的散发也会让人们感到不适的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有除味及除湿功能的家用鞋架，包括鞋柜，所述鞋柜内壁的左右两侧面分别卡接有六个轴承，且六个轴承内套接有三个转轴，所述转轴的上表面固定连接有放置盒，所述转轴外卡接有全齿轮，且三个全齿轮与同一个直齿板啮合，所述直齿板的右侧面与双面齿板的左侧面固定连接，所述双面齿板与驱动装置啮合，所述驱动装置固定连接在控制箱内壁的正面，所述控制箱固定连接在鞋柜的右侧面。

所述双面齿板的背面固定连接有稳定装置，所述稳定装置固定连接在控制箱内，所述鞋柜内壁的上表面固定连接有除臭盒，所述除臭盒内设置有活性炭除臭剂，所述鞋柜内壁的背面设置有若干个热风口，所述热风口的背面与同一个热风管的若干个端口相连通，所述热风管的另一端穿过鞋柜的下表面并与鞋柜内壁的下表面固定连接的热分机的一端相连通，所述控制箱的上表面固定连接有电源，所述电源的上表面分别设置有第一开关和第二开关。

作为本实用新型的进一步方案：所述驱动装置包括半齿轮，所述半齿轮与双面齿板啮合，所述半齿轮的正面与电机的背面固定连接，所述电机固定连接在控制箱内壁的正面。

作为本实用新型的进一步方案：所述稳定装置包括两个滑套，且两个滑套均固定连接在双面齿板的背面，且两个滑套套接在同一个滑杆外，所述滑杆固定连接在控制箱内。

作为本实用新型的进一步方案：所述鞋柜的正面铰接有两个柜门，所述柜门的正面设置有把手，把手的外表面设置有防滑纹。

作为本实用新型的进一步方案：所述鞋柜的下表面与控制箱的下表面与同一个底座的上表面固定连接，所述底座的下表面设置有两个橡胶支撑块。

作为本实用新型的进一步方案：所述鞋柜的背面和上表面分别开设有若干个通风口，所述放置盒为网状结构。

(三)有益效果

与现有技术相比，本实用新型的有益效果在于：

1、该具有除味及除湿功能的家用鞋架，通过电机、半齿轮、双面齿板、直齿板、全齿轮、转轴、放置盒和除臭盒之间的相互配合，当需要对鞋子进行多面除湿时，先控制电机工作，使得电机可以带动半齿轮转动，使得半齿轮可以在与双面齿板右侧啮合的作用下向下移动，当半齿轮的齿牙与双面齿板的左侧啮合时可以带动双面齿板向上移动，电机不停的工作就会通过双面齿板带动直齿板不停的上下移动，使得直齿板向下移动时可以通过全齿轮和转轴带动放置盒和鞋子以转轴为中心点向后转动，直齿板向上移动时可以通过全齿轮和转轴带动放置盒和鞋子以转轴为中心点向前转动，从而可以带动放置盒和鞋子不停的前后旋转，使得本装置在使用时可以增大鞋子的除湿干燥面积，同时除臭盒内的除臭剂可以减少鞋子异味的散发，方便了人们使用。

2、该具有除味及除湿功能的家用鞋架，通过设置放置盒，且放置盒为网状结构，使得在使用本装置时，使用者可以将需要放置或者除湿的鞋子放置到放置盒内，使得放置盒可以在保证热风口吹出的热风可以对鞋子进行干燥的前提下，保护鞋子旋转时不会掉落，保障了本装置的正常使用。

3、该具有除味及除湿功能的家用鞋架，通过设置底座，且在底座的下表面设置两个橡胶支撑块，且橡胶材质具有一定的柔软性和防滑性，增大了本装置在与地面的摩擦力，使得本装置放置的更加稳定，并且，当需要移动本装置的位置时，由于两个橡胶支撑块的柔软性，也不会对使用者家的地板造成伤害，进一步的提高了本装置的实用性。

附图说明

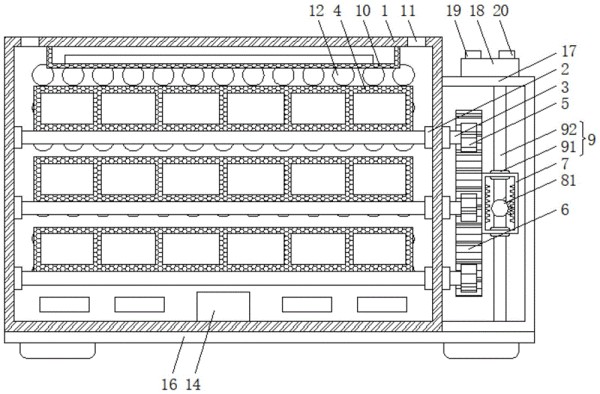

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型右视的剖面结构示意图；

图3为本实用新型驱动装置右视的局部剖面结构示意图；

图中：1鞋柜、2轴承、3转轴、4放置盒、5全齿轮、6直齿板、7双面齿板、8驱动装置、81半齿轮、82电机、9稳定装置、91滑套、92滑杆、10除臭盒、11通风口、12热风口、13热风管、14热风机、15柜门、16底座、17控制箱、18电源、19第一开关、20第二开关。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-3所示，本实用新型提供一种技术方案：一种具有除味及除湿功能的家用鞋架，包括鞋柜1，鞋柜1的正面铰接有两个柜门15，柜门15的正面设置有把手，把手的外表面设置有防滑纹，通过设置柜门15，且在柜门15的正面设置有把手，使得柜门15的存在可以减少热风口12喷出的热风热量的散失，减少了热量的浪费，提高了除湿效果，而设置的具有防滑纹的把手可以增大使用者手掌与把手之间的摩擦力，使得使用者可以更加方便的打开或者关闭柜门15，鞋柜1的背面和上表面分别开设有若干个通风口11，通过在鞋柜1外开设若干个通风口11，从而在保障本装置的干燥效果的前提下使得鞋柜1内的空气可以流通，减少了因为空气不流通而滋生的细菌，方便了使用者使用，鞋柜1内壁的左右两侧面分别卡接有六个轴承2，通过设置轴承2，使得转轴3转动时可以在两个轴承2内转动，使得转轴3带动放置盒4转动的更加稳定，且六个轴承2内套接有三个转轴3，转轴3的上表面固定连接有放置盒4，放置盒4为网状结构，通过设置放置盒4，且放置盒4为网状结构，使得在使用本装置时，使用者可以将需要放置或者除湿的鞋子放置到放置盒4内，使得放置盒4可以在保证热风口12吹出的热风可以对鞋子进行干燥的前提下，保护鞋子旋转时不会掉落，保障了本装置的正常使用，转轴3外卡接有全齿轮5，且三个全齿轮5与同一个直齿板6啮合，通过设置全齿轮5和直齿板6，使得直齿板6上下移动可以分别带动三个全齿轮5前后转动，从而便于了动力的传递，直齿板6的右侧面与双面齿板7的左侧面固定连接，双面齿板7与驱动装置8啮合，驱动装置8包括半齿轮81，半齿轮81与双面齿板7啮合，通过设置半齿轮81和双面齿板7，使得半齿轮81与双面齿板7的右侧啮合时可以带动双面齿板7向下移动，当半齿轮81与双面齿板7的左侧啮合时可以带动双面齿板7向上移动，从而将半齿轮81的旋转能转化为双面齿板7的上下移动力，从而方便了本装置动力方向的转化，半齿轮81的正面与电机82的背面固定连接，电机82固定连接在控制箱17内壁的正面，通过设置电机82，使得电机82可以为放置盒4的前后旋转提供动力，方便了人们使用，驱动装置8固定连接在控制箱17内壁的正面，控制箱17固定连接在鞋柜1的右侧面，鞋柜1的下表面与控制箱17的下表面与同一个底座16的上表面固定连接，底座16的下表面设置有两个橡胶支撑块，通过设置底座16，且在底座16的下表面设置两个橡胶支撑块，且橡胶材质具有一定的柔软性和防滑性，增大了本装置在与地面的摩擦力，使得本装置放置的更加稳定，并且，当需要移动本装置的位置时，由于两个橡胶支撑块的柔软性，也不会对使用者家的地板造成伤害，进一步的提高了本装置的实用性。

双面齿板7的背面固定连接有稳定装置9，稳定装置9包括两个滑套91，且两个滑套91均固定连接在双面齿板7的背面，且两个滑套91套接在同一个滑杆92外，滑杆92固定连接在控制箱17内，通过设置两个滑套91和滑杆92，使得双面齿板7上下移动时可以带动两个滑套91在滑杆92外上下移动，从而使得双面齿板7带动直齿板6上下移动的更加稳定，稳定装置9固定连接在控制箱17内，通过设置控制箱17，使得控制箱17可以在保护电机82不受外力伤害的同时降低电机82工作时所产生的噪音对使用者造成的不适，鞋柜1内壁的上表面固定连接有除臭盒10，除臭盒10内设置有活性炭除臭剂，通过设置除臭盒10，使得使用者可以根据需要在放置盒4内放置一些活性炭除臭剂或者一些其他的除臭剂与一些自己喜爱的芳香剂，使得使用者使用本装置更加舒适，鞋柜1内壁的背面设置有若干个热风口12，热风口12的背面与同一个热风管13的若干个端口相连通，热风管13的另一端穿过鞋柜1的下表面并与鞋柜1内壁的下表面固定连接的热分机的一端相连通，通过设置热风机14、热风管13和多个热风口12，使得热风机14工作可以通过热风管13和多个热风口12对鞋子进行干燥处理，使得干燥效果更好，控制箱17的上表面固定连接有电源18，电源18的上表面分别设置有第一开关19和第二开关20，通过设置电源18，且将电源18的输出端通过导线与第一开关19和第二开关20的输入端电连接，第一开关19与第二开关20的输出端通过导线分别与热风机14和电机82的输入端电连接，使得使用者可以分别通过第一开关19和第二开关20控制热风机14和电机82工作，方便了使用者对本装置的操作控制。

本实用新型的工作原理为：

s1、当需要使用本装置时，使用者可以先将本装置放置在合适位置，再将需要使用的除臭剂放置到除臭盒10内，当需要对鞋子进行除湿时，使用者可以先通过把手拉开柜门15，再将需要除湿的鞋子放置到放置盒4内并关上柜门15，再通过第一开关19控制热风机14工作，使得热风机14可以通过热风管13和热风口12吹出热风，从而对鞋子进行除湿干燥处理；

s2、当需要对鞋子进行多面除湿时，先通过第二开关20控制电机82工作，使得电机82可以带动半齿轮81转动，使得半齿轮81可以在与双面齿板7右侧啮合的作用下向下移动，当半齿轮81的齿牙与双面齿板7的左侧啮合时可以带动双面齿板7向上移动，电机82不停的工作就会通过双面齿板7带动直齿板6不停的上下移动；

s3、使得直齿板6向下移动时可以通过全齿轮5和转轴3带动放置盒4和鞋子以转轴3为中心点向后转动，直齿板6向上移动时可以通过全齿轮5和转轴3带动放置盒4和鞋子以转轴3为中心点向前转动，从而可以带动放置盒4和鞋子不停的前后旋转，从而对鞋子进行多面除湿干燥处理。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
