一种定量液体调料瓶的制作方法

使用硅胶吸盘固定瓶盖，方便拿取液体瓶装调料。 #生活技巧# #收纳技巧# #食品储藏#

本发明涉及一种调料瓶，尤其涉及一种定量液体调料瓶。

背景技术：

1、随着生活水平的不断提高，居民的饮食越来越丰富，几乎每个家庭都能烹饪出几种美味佳肴，这些美味佳肴离不开酱油、醋、食用油等液体调味品的添加，但是这些调味品的添加量变得越来越讲究，添加量过多容易导致肥胖、高血压、心血管等疾病的发生，严重侵害居民的身体健康，添加量过少则影响饭菜的口感，目前人们在烹饪过程中全凭主观感觉添加，难以做到精确定量；且现有的液体调料瓶大多是瓶体上设置一个密封盖，需要使用的时候，打开盖子，根据所需的多少，通过控制瓶子的倾斜角度手动控制酱油、醋、料酒等液体调味品的倾倒量，用完再拧紧瓶盖，这样不仅操作繁琐，而且使用过程中易造成液滴外溅及调味品沿瓶口的外壁流下附着在瓶子上，造成不必要的浪费和污染，十分不便且无法做到定量。

技术实现思路

1、本发明的目的是提供一种定量液体调料瓶，该调料瓶密闭性好，能够精确控制液体调味品的量，使用时无需拧开瓶盖和倾倒瓶子。

2、为了实现上述目的，本发明采取如下技术方案：

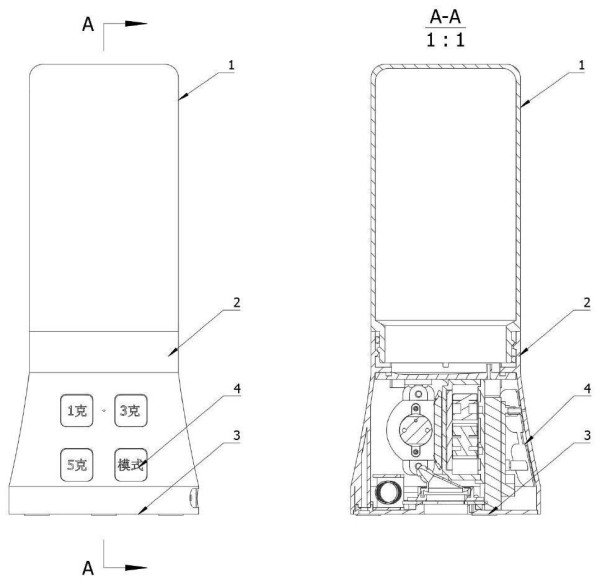

3、一种定量液体调料瓶，其结构从上至下包括容器、壳体和底座，所述容器为圆形透明材质，用于储存液体调味品，所述壳体上设有按键，按键包括用于选择调味品种类的模式键以及定量按键，所述壳体内设有控制系统、蠕动泵、编码电机和密封板，所述底座上设有缓冲隔膜阀、推拉电磁铁和五联门，在装入液体调味品后容器、壳体和底座形成封闭空间，使用时用户根据所需的量按下壳体上的定量按键，五联门开启，调味品通过蠕动泵的转动从容器中输送到五联门口进行投料，投料完成则五联门关闭，调料瓶再次完全封闭。

4、本发明的有益效果是，该定量液体调料瓶美观大方、方便单手握持操作、可精确定量出料，密封性好，不仅避免了在向锅里加液体调料时的开盖、拧盖和倾斜倒出等操作，同时还可避免液体外溅及倒完后浸流瓶子外壁造成的不卫生现象，有益于人们身体健康，是现代家庭厨房的最佳用品。

技术特征：

1.一种定量液体调料瓶，其特征在于：所述调料瓶从上至下包括容器、壳体和底座，所述容器为圆形透明材质，所述壳体外侧设有定量按键，所述壳体内设有控制系统、蠕动泵、编码电机和密封板，所述密封板上设有单向呼吸阀和进料口，所述底座上设有缓冲隔膜阀、推拉电磁铁和五联门，所述编码电机与所述蠕动泵连接，所述蠕动泵内的软管一端连接进料口，另一端连接缓冲隔膜阀，所述缓冲隔膜阀在五联门的正上方，所述按键与控制系统连接，用户通过按键启动控制系统驱动编码电机及蠕动泵转动，所述五联门安装在底座中心，五联门中心作为出料口，五联门控制调料瓶的开和闭。

2.根据权利要求1所述一种定量液体调料瓶，其特征在于：所述壳体外侧按键包括用于选择液体调味品种类的模式键、定量按键1克，3克和5克。

3.根据权利要求1或2所述一种定量液体调料瓶，其特征在于：调料装入容器后，容器、壳体和底座可完全封闭，用户按下壳体外侧的定量按键，所述推拉电磁铁通电吸合并开启五联门，所述编码电机在控制系统的作用下转动，同时驱动蠕动泵转动，所述容器内的调味品进入进料口从蠕动泵内的软管的一端输送到另一端，调味品经过缓冲隔膜阀从底座的五联门中心口输出，输出定量调味品后所述推拉电磁铁断电并关闭五联门，所述容器、壳体和底座再次完全封闭。

4.根据权利要求1、2或3所述一种定量液体调料瓶，其特征在于：所述调料瓶内装置不同的液体调味品，按下同样的定量按键1克、3克或者5克，所述蠕动泵转动的圈数是不一样的。

5.根据权利要求1所述一种定量液体调料瓶，其特征在于：所述调料瓶在使用时无需开盖、拧盖和倾斜倒出操作。

6.根据权利要求1、2、3、4或5所述一种定量液体调料瓶，其特征在于：所述调料瓶为定量添加液体调味品的调料瓶。

技术总结
本发明公开了一种定量液体调料瓶，其结构从上至下包括容器、壳体和底座，所述容器为圆形透明材质，所述壳体上设有按键，按键包括用于选择调味品种类的模式键以及定量按键，所述壳体内设有控制系统、蠕动泵、编码电机和密封板，所述底座上设有缓冲隔膜阀、推拉电磁铁和五联门，调味品是通过蠕动泵的转动从容器中输送到五联门口进行投料，所述五联门用于控制调料瓶的开和闭。本发明结构简单，操作方便，出料精准，使用时无需拧开瓶盖和倾倒瓶子，对于家庭、餐厅、饭店等均可适用。

技术研发人员：孙露霞,嵇鹏
受保护的技术使用者：昆山简厨信息科技有限公司
技术研发日：
技术公布日：2024/1/15
