前提：

1、单片机是STM32F030F4P6

2、软件平台有用过两个，一个是Keil uVision5、一个是CooCox（1.7.8版本）

3、采用的库是1.5版本的标注库（STM32F0xx_StdPeriph_Lib_V1.5.0）

调试中，怎么看下面的代码都觉得没问题，可是通过插入打印或者LED指示的调试，发现程序就卡死在

while(ADC_GetFlagStatus(ADC1, ADC_FLAG_ADRDY)==RESET)这一句。

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;

GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;

GPIO_Init(GPIOA, &GPIO_InitStructure);

ADC_InitTypeDef ADC_InitStuctrue;

ADC_InitStuctrue.ADC_Resolution = ADC_Resolution_12b;

ADC_InitStuctrue.ADC_ContinuousConvMode = DISABLE;

ADC_InitStuctrue.ADC_ExternalTrigConv = ADC_ExternalTrigConvEdge_None;

ADC_InitStuctrue.ADC_DataAlign = ADC_DataAlign_Right;

ADC_InitStuctrue.ADC_ScanDirection = ADC_ScanDirection_Upward;

ADC_Init(ADC1, &ADC_InitStuctrue);

ADC_ChannelConfig(ADC1,ADC_Channel_0,ADC_SampleTime_55_5Cycles);

ADC_GetCalibrationFactor(ADC1);

ADC_Cmd(ADC1,ENABLE);

while(ADC_GetFlagStatus(ADC1, ADC_FLAG_ADRDY)==RESET);

ADC_StartOfConversion(ADC1);

while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC)==RESET);

voltage=1.0f*ADC_GetConversionValue(ADC1);

后面，就各种网上查找，发现有关STM32的ADC采样问题的文章不少，很快就被引导到while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC)==RESET)这里死等待的问题，于是按照相关解决方法进行排查：

a）有说ADC_GetFlagStatus函数里面有定时器相关参数，我看了那个帖子是STM32F103相关的，所以和我的STM32F030F4P6不相关；另外，我用的1.5版本标准库，确认该函数里面没有和定时器相关的信息。

b）有说编译器设置-O0、-O1的，我的编译器默认设置是-O0的，设置为其他参数时，也还是不行。

c）有说调用通道设置、校准前先 ADC_Cmd(ADC1,DISABLE)的，也不行。

d）有说在通道设置之后、交转之后和ADC_Cmd(ADC1,ENABLE)之后加delay，也不行。

最终解决，问题在GPIO初始化上。

GPIO_InitStructure在配置ADC IO之前，我还配过用于配过其他IO输出，如下

   GPIO_InitTypeDef GPIO_InitStructure;
   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
   GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
   GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_Init(GPIOF, &GPIO_InitStructure);

在写下这篇文章之前，我才试着重新定义一个GPIO_InitTypeDef，于是有了下面的代码：

GPIO_InitTypeDef PORT_ADC;

PORT_ADC.GPIO_Pin = GPIO_Pin_0;

PORT_ADC.GPIO_Mode = GPIO_Mode_AN;

PORT_ADC.GPIO_PuPd = GPIO_PuPd_NOPULL;

GPIO_Init(GPIOA, &PORT_ADC);

就这样，问题解决了！！！

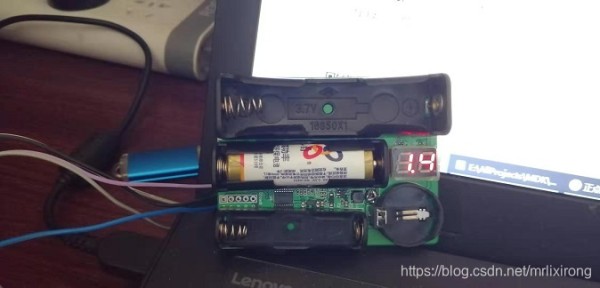

家里有娃，各种玩具需要电池，各种玩具被摔，不知是玩具坏掉还是电池坏掉，于是制作了这个小东西。感谢嘉立创PCB5元快板还包邮，其他器件加起来也没过10元吧，本来就这么简单的板子，想一天搞定的，结果，硬是被折腾了我整整一个星期（的业余时间）。为什么不买个万用表？——我有万用表，我就想做个板子，手痒！
