基于Arduino的智能环境监测与反馈系统

智能家居还能与环境监测系统集成，如空气质量检测器。 #生活知识# #家居常识# #智能家居介绍#

基于Arduino的智能环境监测与反馈系统 一、项目背景 二、效果展示 三、材料清单 1.Arduino开发板——YwRduino uno 2.Arduino盾板——IO Sensor Shield传感器接口扩展板 3.8x7LED点阵显示模块 4.AM2302 DHT22温湿度传感器 5.火焰传感器——类似光敏传感器 6.声音传感器 四、实现思路 1.通过传感器获取环境信息 2.根据环境情况做出不同回应 五、具体步骤 1.获取环境温湿度 连接电路 引入必要的库和文件 主要函数编写 效果展示及验证 2.获取环境声音大小 连接电路 主要函数编写 效果展示及验证 3.获取环境亮度 连接电路 主要函数编写 效果展示及验证 4.确定反馈逻辑 代码实现 5.根据反馈逻辑输出表情 连接电路 引入必要的库和文件并编写表情 主要函数编写 效果展示及验证 6.根据反馈逻辑合成语音并输出 通过Python获取Arduino串口数据 打开串口 读取串口输出 通过win32com库语音合成 六、代码汇总

一、项目背景

一个小巧轻便的环境监测系统，可以帮助人们更好地了解周围环境。

随着社会的发展，生产技术的更新，物联网理念如今已经深入人心，并随着传感器技术，通信技术和物联网技术的发展逐渐触及社会的每一个角落。

在当代社会信息化，智能化快速发展的背景下，设计了“基于Arduino的智能环境监测与反馈系统”。

近几年，工业化进程的日益发展导致环境污染问题日益突出，随着环境状况的不断变化，各地雾霾天气日益严重，已经影响到了人们的正常出行、生活以及健康，因此人们掌握了解自身所处周边环境状况信息的需求越来越迫切。

伴随着当前移动互联网技术的飞速发展，人们可以随时随地了解自己所处的环境状况信息，为出行和生活提供便捷服务，为寻求更加健康的环境提供依据。

本文主要利用现有的成熟传感技术和互联网技术实现实时获取环境状况信息，并对用户给予相应的反馈。

二、效果展示

三、材料清单

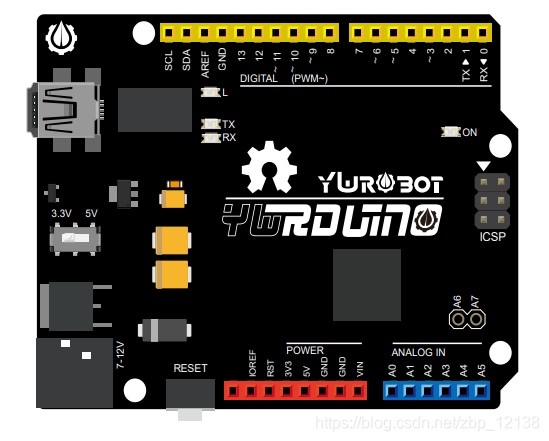

1.Arduino开发板——YwRduino uno

市面上的开发板大同小异，一般都是使用Arduino UNO R3，新款开发板的性能可能要好一些，但是使用方法几乎一样

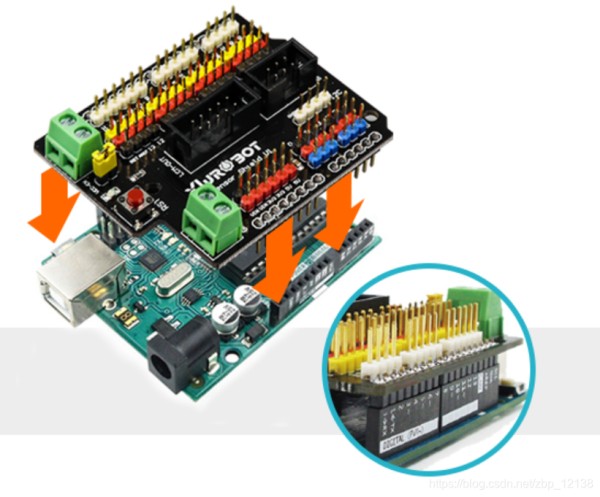

2.Arduino盾板——IO Sensor Shield传感器接口扩展板

因为该项目需要接的传感器较多，所以我买了一个扩展板。

如果平常使用的传感器不多，可以不使用扩展板。

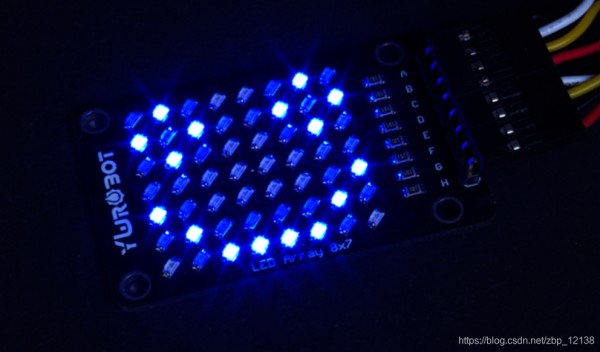

3.8x7LED点阵显示模块

该模块用于显示表情，通过表情反映当前环境的状况

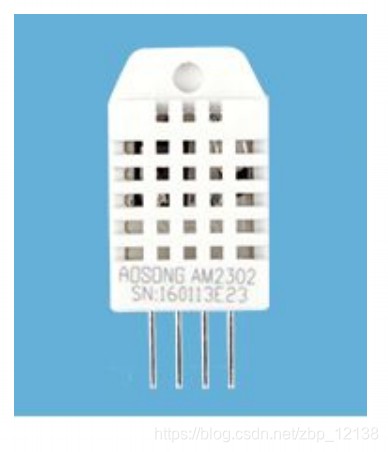

4.AM2302 DHT22温湿度传感器

温湿度传感器，顾名思义，就是用来检测环境温度和湿度的

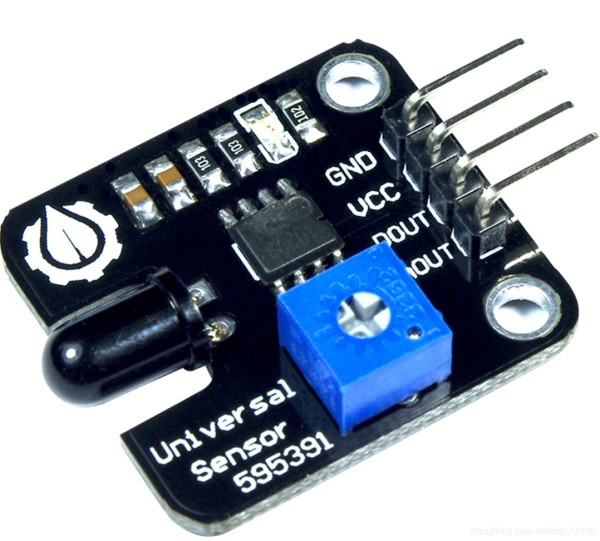

5.火焰传感器——类似光敏传感器

火焰传感器只是对火焰最敏感，但是对普通光也有反应

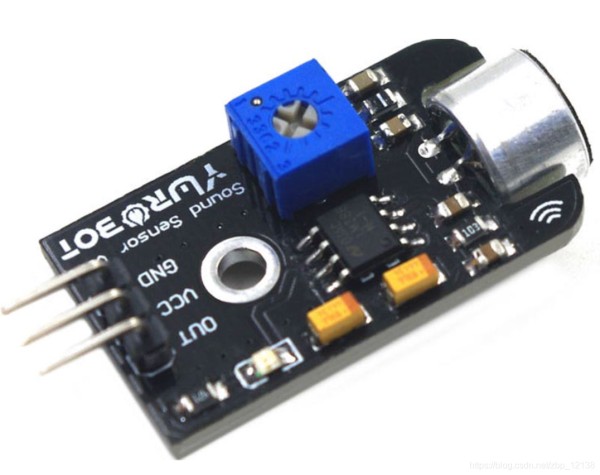

6.声音传感器

声音传感器是用于检测声音信号大小的传感器

四、实现思路

在购买材料之前，我们计划把这个系统打造成一个“人”，赋予他感知环境并根据环境做出反馈的能力。

因此整体的思路是：

1.通过传感器获取环境信息

作为一个智能系统，当然是获取的信息越全面越好。因此这里指的传感器可以不止是上面提到的那些传感器，用户可以根据需要自行添加更多种类的传感器。

每个传感器的使用方法其实查查文档，基本都能找到使用方法，网上也有很多案例，基本都是可以拿来即用的。

这一步的工作量主要在代码整理上，将各种传感器的代码进行整合。

2.根据环境情况做出不同回应

有了所需要的环境信息后，便能利用环境信息做出一定的反馈，就跟人一样，当我们感到太热或太冷时，我们会通过表情及言语表达出来。

这一步主要的工作量在于如何设计系统的判断条件，即到底什么是热，它的具体数值是多少，这是我们需要确定的。

然后再写一些条件判断，当条件成立时，执行某些操作；条件不成立，再去执行其他操作。

五、具体步骤

1.获取环境温湿度

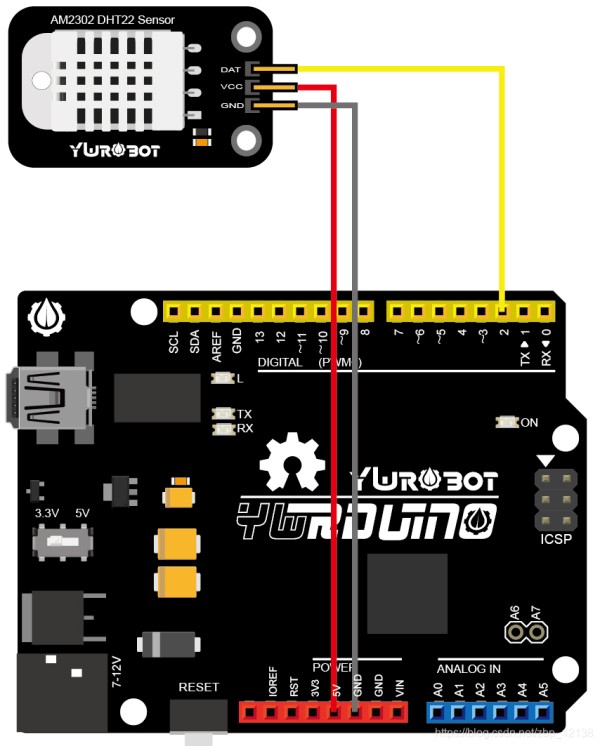

连接电路

引入必要的库和文件

// Example testing sketch for various DHT humidity/temperature sensors // Written by ladyada, public domain #include "DHT.h" #define DHTPIN 2 // what pin we're connected to // Uncomment whatever type you're using! //#define DHTTYPE DHT11 // DHT 11 #define DHTTYPE DHT22 // DHT 22 (AM2302) //#define DHTTYPE DHT21 // DHT 21 (AM2301) // Connect pin 1 (on the left) of the sensor to +5V // Connect pin 2 of the sensor to whatever your DHTPIN is // Connect pin 4 (on the right) of the sensor to GROUND // Connect a 10K resistor from pin 2 (data) to pin 1 (power) of the sensor DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(9600); Serial.println("DHTxx test!"); dht.begin(); }

1234567891011121314151617181920212223242526 主要函数编写

// 读取湿度 void ReadH(){ float humidity = dht.readHumidity(); Serial.print("Humidity: "); Serial.print(humidity); Serial.print(" %\t"); return humidity; } // 读取温度 void ReadT(){ float temperature = dht.readTemperature(); Serial.print("Temperature: "); Serial.print(temperature); Serial.println(" *C"); return temperature; }

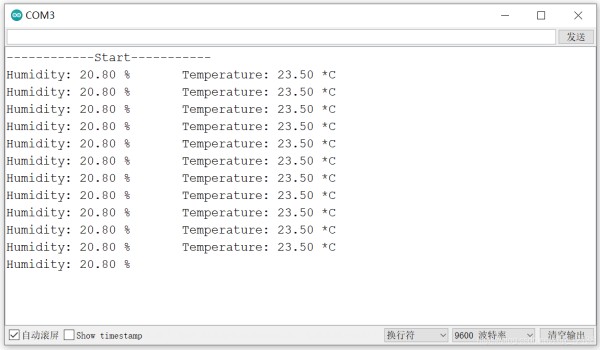

12345678910111213141516171819 效果展示及验证

2.获取环境声音大小

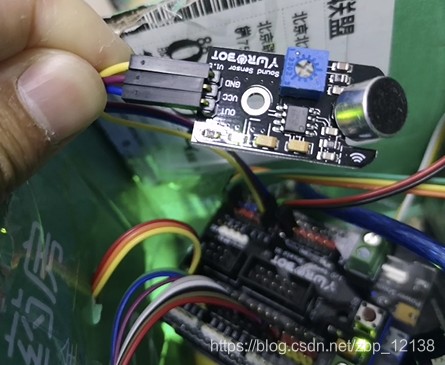

连接电路

这里我将声音传感器的out引脚接到了模拟口0上

主要函数编写

void ReadVoice(){ int Voice = analogRead(0); //传感器接于模拟口0 Serial.print("Voice: "); Serial.print(Voice); Serial.println(); return Voice; } 12345678 效果展示及验证
