一种洗碗机用餐具放置架的制作方法

沥水架可放在洗碗池上方，方便放置洗过的餐具。 #生活技巧# #居家生活技巧# #收纳整理建议# #厨房沥水架#

本发明涉及防炎布打扣技术领域，尤其涉及一种洗碗机用餐具放置架。

背景技术：

洗碗机是用来自动清洗碗、筷、盘、碟、刀、叉等餐具的设备，按结构可分为箱式和传送式两大类，它为餐厅、宾馆、机关单位食堂的炊事人员减轻了劳动强度，提高了工作效率，并增进清洁卫生。现在，多种小型洗碗机已经上市，正逐渐进入普通家庭。目前还出现了一种水槽洗碗机，其安装在水槽中，但在安装时，需要对现有台面进行改造，且对水槽式洗碗机所在橱柜的尺寸具有一定的要求，使得水槽洗碗机的安装使用收到了较大的局限性。设计一种便携可拆卸方便摆放的洗碗机是亟不可待要解决的。

现有的洗碗机在工作时通常都是直接将餐具放置在餐具放置架上，使用喷淋器对餐具进行喷淋清洗，由于餐具直接放置在放置架上，会造成餐具上的有些地方清洗不到，使清洗效果不理想，且现有的餐具放置架结构通常都是固定的，容易使餐具放置在架子上不稳定，从而导致餐具倾倒造成损坏。

技术实现要素：

本发明的目的是为了解决现有技术中存在的问题，而提出的一种洗碗机用餐具放置架。

为了实现上述目的，本发明采用了如下技术方案：

一种洗碗机用餐具放置架，包括顶板和底板，所述底板连接在顶板的底部，所述顶板顶部连接有固定块，所述固定块上连接有餐具架，所述餐具架主要包括第一横杆和第二横杆，所述第一横杆和第二横杆的外壁滑动连接有支撑板，所述支撑板上连接有支架，所述支撑板之间连接有l板，所述顶板内连接有喷臂。

优选的，所述支撑板的外壁连接有丝杆，所述丝杆螺纹连接有套筒。

优选的，所述支撑板顶部外壁连接有挡板，所述挡板的两侧壁开凿有凹孔，所述支架转动连接在凹孔内。

优选的，所述挡板的内壁连接有圆环板，所述支架转动连接在圆环板内。

优选的，所述支架的材料具体采用弹簧料。

优选的，所述l板内开凿有滑槽，所述滑槽内滑动连接有连杆，所述支撑板的顶部通过固定板连接有与l板相配合的挡杆。

优选的，所述支撑板的顶部外壁连接有弹性绑带。

优选的，所述喷臂底部连接有喷水管，所述喷水管转动连接在顶板内。

优选的，所述顶板底部连接有水泵，所述水泵的抽水端通过水管连接在顶板内，所述水泵的出水端通过水管与喷水管相连通。

优选的，所述顶板和底板上均开凿有圆孔，所述圆孔内可拆卸连接有滤网，所述底板底部连接有与圆孔连通的排水管。

与现有技术相比，本发明提供了一种洗碗机用餐具放置架，具备以下有益效果：

1、该洗碗机用餐具放置架，通过将顶板和底板直接放置在水槽或水池内，使排水管与水槽的排水孔相连通，然后将餐具架放进顶板外壁固定块上，从而使第一横杆和第二横杆置于固定块上，可使餐具架方便放置和取出，然后转动支架，从而使支架在支撑板上的挡板上的凹孔内转动，转动至与支撑板垂直时，挡板则会抵住支架，从而使支架最多只能转动90度，方便放置盘子或碟子，然后将餐具放置在餐具架上，圆环板则会对支架进行限位，且支架的材料采用弹簧料，可使支架具有一定的弹性，不会由于支架过硬而损坏餐盘，同时可转动套筒，从而使套筒带动支撑板内壁的丝杆转动，从而使丝杆移动，带动支撑板移动，从而可调整支架之间的位置，可根据使用情况选择在支架之间放置一个或两个盘子，且支架倾斜放置，可使餐盘倾斜一定的角度，同时使其盘口向下，从而方便使用喷臂对其进行冲洗，然后还可将餐具放置在l板上，使其开口向下，方便清洗，然后餐具的另一端放置在挡杆上，从而使餐具倾斜一定的角度，使其清洗效果更好，第二横杆则可防止餐具从l板与挡杆之间的缝隙掉落，当转动套筒时，则会带动支撑板外壁的连杆在滑槽内滑动，从而可调整l板的位置，方便放置餐具，然后可使用弹性绑带将餐具固定柱，避免餐具放置不稳定造成损坏，然后则可将水或者清水与清洁液混合后的液体注入水池或水槽内，使其置于顶板的上方，液体的高度应该低于喷臂的高度，否则会使喷臂无法工作，启动水泵，从而使水泵抽取顶板上方的液体，然后从水泵的出水端通过水管流进喷水管内，从而使其从喷臂上的喷水孔喷出，从而对餐具进行清洗，清洗效果好。

附图说明

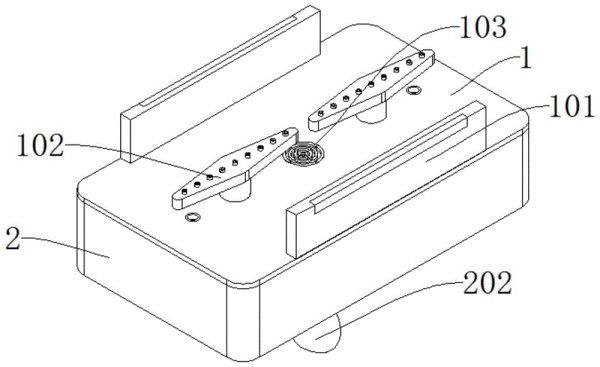

图1为本发明提出的一种洗碗机用餐具放置架的结构示意图；

图2为本发明提出的一种洗碗机用餐具放置架的爆炸图；

图3为本发明提出的一种洗碗机用餐具放置架餐具架的结构示意图；

图4为本发明提出的一种洗碗机用餐具放置架餐具架上放置餐具的结构示意图；

图5为本发明提出的一种洗碗机用餐具放置架图3中a部分的结构示意图；

图6为本发明提出的一种洗碗机用餐具放置架图4中b部分的结构示意图；

图7为本发明提出的一种洗碗机用餐具放置架l板的剖视图。

图中：1、顶板；101、固定块；102、喷臂；103、滤网；104、喷水管；2、底板；201、圆孔；202、排水管；3、第一横杆；301、支撑板；302、挡板；303、支架；304、圆环板；4、水泵；5、丝杆；501、套筒；6、l板；601、第二横杆；602、挡杆；603、滑槽；604、连杆；605、弹性绑带。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-6一种洗碗机用餐具放置架，包括顶板1和底板2，底板2连接在顶板1的底部，顶板1顶部连接有固定块101，固定块101上连接有餐具架，餐具架主要包括第一横杆3和第二横杆601，第一横杆3和第二横杆601的外壁滑动连接有支撑板301，支撑板301上连接有支架303，支撑板301之间连接有l板6，顶板1内连接有喷臂102。

参照图3、图4和图5，支撑板301的外壁连接有丝杆5，丝杆5螺纹连接有套筒501。

参照图5，支撑板301顶部外壁连接有挡板302，挡板302的两侧壁开凿有凹孔，支架303转动连接在凹孔内。

参照图5，挡板302的内壁连接有圆环板304，支架303转动连接在圆环板304内。

支架303的材料具体采用弹簧料。

参照图7，l板6内开凿有滑槽603，滑槽603内滑动连接有连杆604，支撑板301的顶部通过固定板连接有与l板6相配合的挡杆602。

参照图6，支撑板301的顶部外壁连接有弹性绑带605。

参照图1，喷臂102底部连接有喷水管104，喷水管104转动连接在顶板1内。

参照图5，顶板1底部连接有水泵4，水泵4的抽水端通过水管连接在顶板1内，水泵4的出水端通过水管与喷水管104相连通。

通过将顶板1和底板2直接放置在水槽或水池内，使排水管202与水槽的排水孔相连通，然后将餐具架放进顶板1外壁固定块101上，从而使第一横杆3和第二横杆601置于固定块101上，可使餐具架方便放置和取出，然后转动支架303，从而使支架303在支撑板301上的挡板302上的凹孔内转动，转动至与支撑板301垂直时，挡板302则会抵住支架303，从而使支架303最多只能转动90度，方便放置盘子或碟子，然后将餐具放置在餐具架上，圆环板304则会对支架303进行限位，且支架303的材料采用弹簧料，可使支架303具有一定的弹性，不会由于支架303过硬而损坏餐盘，同时可转动套筒501，从而使套筒501带动支撑板301内壁的丝杆5转动，从而使丝杆5移动，带动支撑板301移动，从而可调整支架303之间的位置，可根据使用情况选择在支架303之间放置一个或两个盘子，且支架303倾斜放置，可使餐盘倾斜一定的角度，同时使其盘口向下，从而方便使用喷臂102对其进行冲洗，然后还可将餐具放置在l板6上，使其开口向下，方便清洗，然后餐具的另一端放置在挡杆602上，从而使餐具倾斜一定的角度，使其清洗效果更好，第二横杆601则可防止餐具从l板6与挡杆602之间的缝隙掉落，当转动套筒501时，则会带动支撑板301外壁的连杆604在滑槽603内滑动，从而可调整l板6的位置，方便放置餐具，然后可使用弹性绑带605将餐具固定柱，避免餐具放置不稳定造成损坏，然后则可将水或者清水与清洁液混合后的液体注入水池或水槽内，使其置于顶板1的上方，液体的高度应该低于喷臂102的高度，否则会使喷臂102无法工作，启动水泵4，从而使水泵4抽取顶板1上方的液体，然后从水泵4的出水端通过水管流进喷水管104内，从而使其从喷臂102上的喷水孔喷出，从而对餐具进行清洗，清洗效果好。

参照图2，顶板1和底板2上均开凿有圆孔201，圆孔201内可拆卸连接有滤网103，底板2底部连接有与圆孔201连通的排水管202；当使用完成后，则可将顶板1内的水流通过圆孔201和排水管202排出，且可在排水管202上设置电磁阀，从而方便控制水流排出，避免造成堵塞。

该洗碗机用餐具放置架，通过将顶板和底板直接放置在水槽或水池内，使排水管与水槽的排水孔相连通，然后将餐具架放进顶板外壁固定块上，从而使第一横杆和第二横杆置于固定块上，可使餐具架方便放置和取出，然后转动支架，从而使支架在支撑板上的挡板上的凹孔内转动，转动至与支撑板垂直时，挡板则会抵住支架，从而使支架最多只能转动90度，方便放置盘子或碟子，然后将餐具放置在餐具架上，圆环板则会对支架进行限位，且支架的材料采用弹簧料，可使支架具有一定的弹性，不会由于支架过硬而损坏餐盘，同时可转动套筒，从而使套筒带动支撑板内壁的丝杆转动，从而使丝杆移动，带动支撑板移动，从而可调整支架之间的位置，可根据使用情况选择在支架之间放置一个或两个盘子，且支架倾斜放置，可使餐盘倾斜一定的角度，同时使其盘口向下，从而方便使用喷臂对其进行冲洗，然后还可将餐具放置在l板上，使其开口向下，方便清洗，然后餐具的另一端放置在挡杆上，从而使餐具倾斜一定的角度，使其清洗效果更好，第二横杆则可防止餐具从l板与挡杆之间的缝隙掉落，当转动套筒时，则会带动支撑板外壁的连杆在滑槽内滑动，从而可调整l板的位置，方便放置餐具，然后可使用弹性绑带将餐具固定柱，避免餐具放置不稳定造成损坏，然后则可将水或者清水与清洁液混合后的液体注入水池或水槽内，使其置于顶板的上方，液体的高度应该低于喷臂的高度，否则会使喷臂无法工作，启动水泵，从而使水泵抽取顶板上方的液体，然后从水泵的出水端通过水管流进喷水管内，从而使其从喷臂上的喷水孔喷出，从而对餐具进行清洗，清洗效果好。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
