本发明属于资源处理与回收技术领域，涉及一种家用厨余垃圾处理器。

背景技术：

随着城镇化建设的推进，居民小区的总楼层高度越来越高，居住人口密度越来越大，家庭厨余垃圾是一个困扰着各地城市管理者的大问题，它会腐烂发臭、会给纸张塑料等本可回收利用的物品造成二次污染，降低废品回收率，增加城市垃圾量，是城市垃圾的主要源头。家用厨余垃圾处理器安装在厨房清洗台盆的下水口，将厨余垃圾粉碎后再排入下水道，将厨余垃圾与厨房清洗后的污水一起排掉，从而避免了厨余垃圾作为固废处理所要经过的分类、运输、燃烧处理等城市管理成本。家用厨余垃圾处理器面临的技术问题之一在于，厨余垃圾在厨余垃圾处理器内被粉碎后，残留在厨余垃圾处理器研磨腔内的碎屑、油脂，会腐烂滋生霉菌。腐烂滋生霉菌轻则发臭，重则霉菌沿研磨腔内壁不断蔓延上升到厨房清洗台盆内。由于台盆的下水口通常尺寸狭小，难以从台盆的下水口对厨余垃圾处理器研磨腔进行清洗，厨余垃圾处理器研磨腔又是密闭结构无法打开，因此，厨余垃圾处理器内部的杀菌处理，是急需解决的问题。

中国专利cn201610461084.8公开了一种高效家用垃圾处理器，向研磨腔内单独注入一路清水进行冲洗，其缺点在于，用水成本高，且注入水流难以充满整个研磨腔，并不能冲洗位于研磨腔顶部内壁上、刀片上、研磨盘上的残留碎屑，无法完全解决霉菌滋生的问题。美国专利us005609172a公开了一种洗碗机，通过高压循环水对腔室进行循环冲洗，其缺点在于，高压循环水会要求厨余垃圾处理器的设计上必须能承受内部高压，会导致结构件成本大幅上升，家用电器的价格和安全性均难以承受，实用性不足。美国专利us007578460b2公开了一种厨余垃圾处理器，所有零组件均使用抗菌材料来抑制霉菌滋生，其缺点在于，家庭厨余垃圾含有大量的油脂，随着使用时间的推移，研磨腔内壁会沾满油脂，导致抗菌材料无法起作用。鉴于此，有必要提供一种解决家用厨余垃圾处理器霉菌滋生的问题的技术方案。

技术实现要素：

本发明的目的在于提供一种家用厨余垃圾处理器，用以解决现有技术方案面临的问题。

为实现上述目的，本发明具体技术方案如下：

一种家用垃圾处理器，包含圆柱形壳体，圆柱形壳体内垂直方向从上向下依次设置有入料口、入料口挡板、研磨盘、刀片、滤网和出料口，所述出料口为设置于圆柱形壳体侧壁上的开口，所述刀片和研磨盘在电机带动下绕中心轴旋转，所述滤网的下表面设置于出料口上表面的上方，所述滤网中心设置有圆形通孔，所述中心轴穿过滤网的圆形通孔实现与研磨盘和刀片的连接，还包含紫外光源组件，所述紫外光源组件设置于出料口下方，所述紫外光源组件的上表面与出料口的下表面平齐，所述紫外光源组件中心设置有圆形通孔，所述中心轴穿过紫外光源组件的圆形通孔，所述紫外光源组件包含设置于顶部的石英玻璃盖板和设置于底部的线路板，所述线路板的上表面设置有深紫外led光源，所述深紫外led光源的出光面朝向石英玻璃盖板，所述石英玻璃盖板和线路板之间还设置有防水密封圈。

所述滤网上开有圆柱形通孔。

所述紫外光源组件与中心轴之间还设置有防水密封套。

所述深紫外led光源在线路板上呈环形分布。

所述石英玻璃盖板的顶面为斜面，靠近出料口的一端为斜面的低端。

优选的，所述滤网为金属滤网。

优选的，所述滤网为透明石英玻璃。

本发明方法具有如下优点：

采用深紫外led光源，对家用垃圾处理器内部组件进行照射，利用深紫外光线的杀菌功能，杀灭霉菌，深紫外光线还能分解有机物和臭味气体，保持研磨腔内清洁，此外紫外光源模组的石英玻璃盖板同时作为家用垃圾处理器的底板，方案简单实用，石英玻璃盖板的顶面为斜面，不仅研磨后的垃圾更容易流动到出料口，而且紫外光在石英玻璃盖板斜面表面发生出射角度变大的折射，从而使得对应于每颗深紫外led光源的紫外光出光角度变大，紫外光源组件整体的出光变得更均匀。

附图说明

图1为本发明实施例家用垃圾处理器剖面结构示意图。

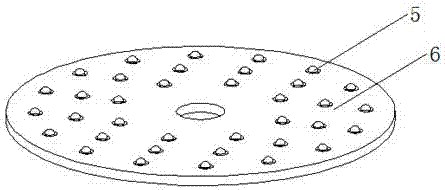

图2为本发明实施例家用垃圾处理器深紫外led光源在线路板上分布示意图。

图3为本发明实施例家用垃圾处理器石英玻璃盖板的的等轴视图。

图4为本发明实施例家用垃圾处理器石英玻璃盖板的的侧视图。

具体实施方式

实施例一

请参考图1和图2，一种家用垃圾处理器，包含圆柱形壳体，圆柱形壳体内垂直方向从上向下依次设置有入料口2、入料口挡板3、研磨盘9、刀片13、滤网1和出料口4，所述出料口4为设置于圆柱形壳体侧壁上的开口，所述刀片13和研磨盘9在电机7带动下绕中心轴8旋转，所述滤网1的下表面设置于出料口4上表面的上方，所述滤网1中心设置有圆形通孔，所述中心轴8穿过滤网1的圆形通孔实现与与研磨盘9和刀片13的连接，还包含紫外光源组件，所述紫外光源组件设置于出料口4下方，所述紫外光源组件的上表面与出料口4的下表面平齐，所述紫外光源组件中心设置有圆形通孔，所述中心轴8穿过紫外光源组件的圆形通孔，所述紫外光源组件包含设置于顶部的石英玻璃盖板10和设置于底部的线路板6，所述线路板6的上表面设置有深紫外led光源5，所述深紫外led光源5的出光面朝向石英玻璃盖板10，所述石英玻璃盖板10和线路板6之间还设置有防水密封圈11。

所述滤网1上开有圆柱形通孔。

所述紫外光源组件与中心轴8之间还设置有防水密封套12。

所述深紫外led光源5在线路板上呈环形分布。

所述滤网1为金属滤网。

请参考图3和图4，所述石英玻璃盖板10的顶面为斜面，靠近出料口4的一端为斜面的低端。研磨后的垃圾更容易流动到出料口4。

所述深紫外led光源5的紫外光从石英玻璃盖板10出射时，在石英玻璃盖板10的上表面发生折射，由于石英玻璃的折射率均在1.4以上，折射出射光线角度会大于入射光线角度，从而使得对应于每颗深紫外led光源5的紫外光出光角度变大，紫外光源组件整体的出光变得更均匀。紫外光源组件出射的紫外光从金属滤网的圆柱形通孔透射至家用垃圾处理器的研磨腔14内。紫外光经圆柱形壳体内部表面和组件表面对光线的多次反射，实现对家用垃圾处理器圆柱形壳体内部表面和组件的照射杀菌。

实施例二

所述滤网1为透明石英玻璃，深紫外led光源5的紫外光穿透石英玻璃盖板，然后从透明石英玻璃滤网透射至家用垃圾处理器的研磨腔14内，经圆柱形壳体内部表面和组件表面对光线的多次反射，实现对家用垃圾处理器圆柱形壳体内部表面和组件的照射杀菌。其余与实施例一相同。

虽然，上文中已经用一般性说明及具体实施例对本发明作了详尽的描述，但在本发明基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本发明精神的基础上所做的这些修改或改进，均属于本发明要求保护的范围。

技术特征：

技术总结
本发明公开了一种家用垃圾处理器，包含紫外光源组件，所述紫外光源组件的上表面与出料口的下表面平齐，所述紫外光源组件包含设置于顶部的石英玻璃盖板和设置于底部的线路板，所述线路板的上表面设置有深紫外LED光源，利用深紫外光线的杀菌功能，杀灭霉菌，此外深紫外光线还能分解有机物和臭味气体，保持研磨腔内清洁，方案简单实用，石英玻璃盖板的顶面为斜面，不仅研磨后的垃圾更容易流动到出料口，而且紫外光在石英玻璃盖板斜面表面发生出射角度变大的折射，从而使得对应于每颗深紫外LED光源的紫外光出光角度变大，紫外光源组件整体的出光变得更均匀。

技术研发人员：朱为超
受保护的技术使用者：朱为超
技术研发日：2017.05.09
技术公布日：2017.07.07
