DHT11模块

在基于 STM32 微控制器的户外环境监测系统中使用 DHT11 模块是一个常见的做法。DHT11 是一种廉价而常用的数字温湿度传感器模块，适用于对环境温度和湿度进行监测的应用场景。下面是在 STM32 微控制器上使用 DHT11 模块的一般步骤：

硬件连接：

将 DHT11 模块的 VCC 引脚连接到 STM32 的供电引脚（例如 +3.3V 或 +5V）。将 DHT11 模块的 GND 引脚连接到 STM32 的地（GND）引脚。将 DHT11 模块的 DATA 引脚连接到 STM32 的一个 GPIO 引脚上。

初始化：

在 STM32 上初始化连接到 DHT11 模块的 GPIO 引脚为输入模式。

读取数据：

发送启动信号给 DHT11 模块。接收 DHT11 模块发送的数据，包括温度和湿度数据。对接收的数据进行解析，得到温度和湿度值。

处理数据：

根据应用的需求，可以对获取的温度和湿度数据进行一些处理，例如转换为更易读的格式、进行校准等。

应用：

将获取到的温度和湿度数据应用到户外环境监测系统中，例如显示在液晶屏上、发送到远程服务器或者进行本地记录等。

在实际应用中，还需要考虑到一些细节，例如 DHT11 模块的读取协议、数据的解析算法、错误处理等。此外，在户外环境中，还需要考虑到环境因素对传感器读数的影响，例如阳光直射、雨水侵蚀等。因此，对于户外环境监测系统，需要进行充分的测试和验证，以确保系统的可靠性和稳定性。

数据传输

DHT11 模块是一种数字温湿度传感器，通过单线串行总线协议与微控制器通信。以下是基于 STM32 的户外环境监测系统中使用 DHT11 模块进行数据传输的一般流程：

发送起始信号：

STM32 微控制器通过 GPIO 引脚向 DHT11 模块发送起始信号，告知 DHT11 模块开始数据传输。

等待 DHT11 响应：

DHT11 模块接收到起始信号后，会发送一个应答信号给 STM32，表示已经准备好进行数据传输。

数据传输：

STM32 微控制器接收 DHT11 模块发送的数据。DHT11 模块将温度和湿度数据按照一定的协议通过单线串行总线传输给 STM32。

解析数据：

STM32 微控制器根据 DHT11 模块发送的数据格式进行解析，提取出温度和湿度数据。

校验数据：

解析完数据后，可以进行校验以确保数据的完整性和准确性。DHT11 模块通常会提供校验位用于验证数据的正确性。

应用数据：

将解析和校验后的数据应用到户外环境监测系统中，可以显示在 LCD 屏幕上、发送到远程服务器或者进行本地记录等应用中。

需要注意的是，DHT11 模块的数据传输采用了一种特殊的协议，需要严格按照其时序要求进行操作。此外，在户外环境中可能会遇到一些干扰和误差，如温度变化、电磁干扰等，因此在数据传输过程中需要考虑到这些因素，以确保数据的准确性和可靠性。 DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下:

一次完整的数据传输为40bit,高位先出。数据格式:

8bit湿度整数数据

+8bit湿度小数数据

+8bi温度整数数据+8bit温度小数数据

+8bit校验和

数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT1发送响应信号,送出40bit的数据,并触发一次信号采集,用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集,如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。

通讯过程

在基于 STM32 的户外环境监测系统中使用 DHT11 模块，通讯过程一般如下所述：

发送起始信号：

STM32 微控制器通过 GPIO 引脚向 DHT11 模块发送一个起始信号，通知 DHT11 开始数据传输。

等待应答信号：

DHT11 模块接收到起始信号后，会发送一个应答信号给 STM32。STM32 需要等待一段时间来接收应答信号，以确保 DHT11 模块已经准备好进行数据传输。

数据传输：

一旦接收到 DHT11 模块的应答信号，STM32 开始接收 DHT11 模块发送的数据。DHT11 模块发送的数据包括温度值、湿度值和校验位等信息。

解析数据：

STM32 微控制器接收到 DHT11 模块发送的数据后，需要对数据进行解析，提取出温度值和湿度值等有用信息。DHT11 模块发送的数据是以串行比特流的形式传输的，STM32 需要根据 DHT11 模块的数据格式进行解析。

校验数据：

解析完数据后，STM32 可以对接收到的数据进行校验，以确保数据的准确性。DHT11 模块通常会提供一个校验位，STM32 可以利用校验位对接收到的数据进行验证，以确保数据的完整性和准确性。

应用数据：

一旦数据被成功解析和校验，STM32 可以将温度值和湿度值应用到户外环境监测系统中。这些数据可以显示在 LCD 屏幕上、发送到远程服务器或者进行本地记录等应用中。

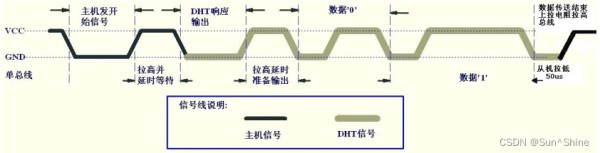

需要注意的是，通讯过程中需要考虑到时序的问题，特别是对于 DHT11 模块的数据传输时序要求比较严格，需要确保 STM32 微控制器能够准确地按照 DHT11 模块的时序要求进行数据传输和接收。通讯过程如下图所示：

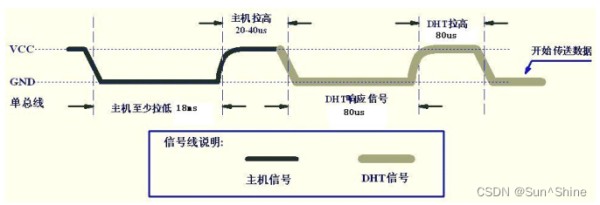

总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可,总线由上拉电阻拉高。

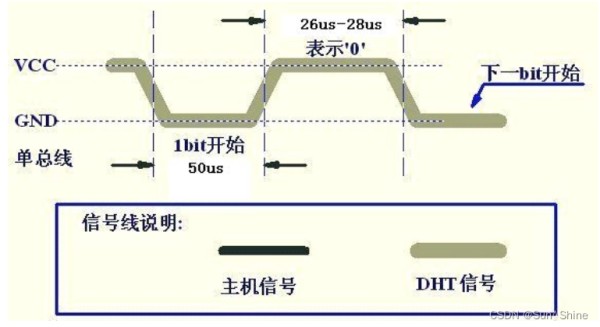

数字0信号表示方法如下图所示：

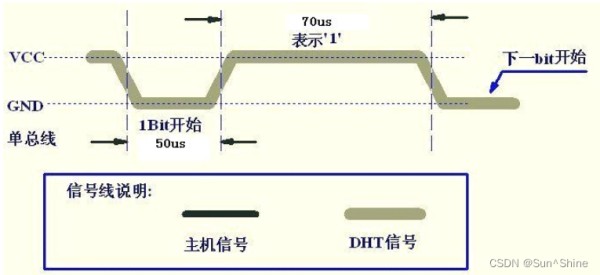

数字1信号表示方法.如下图所示：

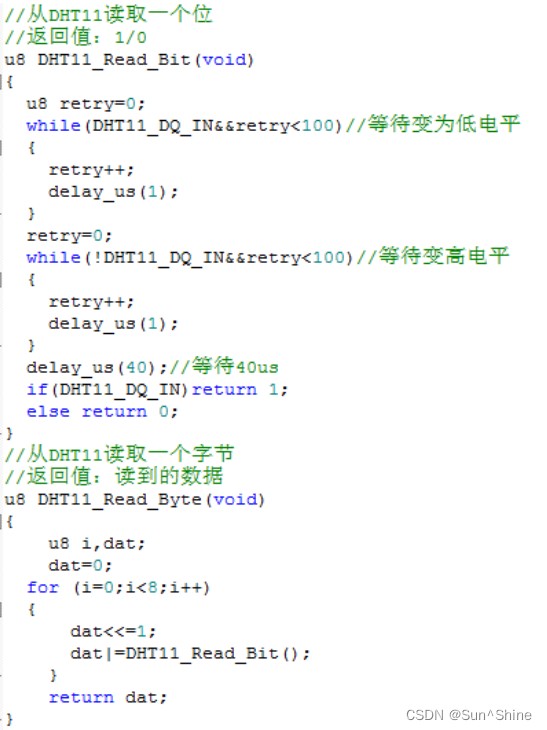

部分程序如下：

注意事项

在基于 STM32 的户外环境监测系统中使用DHT11模块时，需要注意以下几个方面：

保护措施：

考虑到户外环境的恶劣条件，需要在电路设计中添加适当的保护措施，以防止静电放电、过电压和电磁干扰对 DHT11 模块造成损坏。

防水防尘：

为了保护 DHT11 模块免受雨水和灰尘的侵蚀，可以在模块周围设计防水防尘的外壳或者罩子。

供电稳定性：

确保 STM32 微控制器和 DHT11 模块的供电稳定，特别是在户外环境中可能会遇到的电源波动或者干扰情况。

传感器布置：

在户外环境中布置 DHT11 模块时，需要避免阳光直射和雨水浸泡，以及避免被遮挡物遮挡影响空气流通。

数据解析：

考虑到 DHT11 模块的数据传输协议和数据格式，确保在 STM32 微控制器上正确解析传感器返回的数据，以获取准确的温度和湿度值。

定时与同步：

在与 DHT11 模块进行通信时，需要使用正确的时序和同步机制，以确保 STM32 微控制器能够准确地与传感器通信，并获取到正确的数据。

错误处理：

在数据获取过程中，需要考虑到可能出现的错误情况，例如传感器返回的数据不可靠或者通信中断等，需要添加相应的错误处理机制，以保证系统的可靠性和稳定性。

低功耗设计：

在户外环境监测系统中，通常需要考虑到功耗的问题，因此可以设计低功耗的算法和策略，以延长系统的电池寿命或者减少能耗。

ADC-DMA模块

在基于 STM32 的户外环境监测系统中，ADC（模数转换器）和 DMA（直接存储器访问）模块通常被用于采集环境传感器的数据，如温度、湿度、光照等。下面是关于如何在 STM32 微控制器上使用 ADC-DMA 模块的一般过程：

硬件连接：

将传感器的输出信号连接到 STM32 微控制器的 ADC 输入引脚上。确保连接正确并且电路稳定。

初始化 ADC：

配置 ADC 模块的工作模式、采样频率、分辨率等参数。可以使用 STM32 的库函数或者寄存器直接操作来进行初始化。

初始化 DMA：

配置 DMA 模块，设置数据传输方向、数据长度、传输通道等参数。DMA 用于将 ADC 转换的数据直接传输到存储器中，减轻了 CPU 的负担，提高了效率。

启动 ADC 转换：

启动 ADC 转换，开始采集传感器的数据。可以通过软件触发或者定时触发来启动 ADC 转换。

配置 DMA 传输：

配置 DMA 传输，设置源地址为 ADC 数据寄存器，目标地址为存储器中的缓冲区，设置传输长度为要采集的数据个数。

等待数据传输完成：

等待 DMA 传输完成的中断或者标志位，以确定采集的数据已经传输到存储器中。

处理采集的数据：

一旦数据传输完成，可以从存储器中读取采集到的数据，并进行进一步的处理，如计算平均值、滤波、转换成工程单位等。

应用数据：

将处理后的数据应用到户外环境监测系统中，可以显示在 LCD 屏幕上、发送到远程服务器或者进行本地记录等应用中。

通过使用 ADC-DMA 模块，可以实现高效、准确地采集环境传感器的数据，减少了 CPU 的负载，提高了系统的响应速度和效率。

多通道ADC

多通道 ADC（Analog-to-Digital Converter）是一种能够同时转换多个模拟信号为数字信号的设备或模块。在基于 STM32 的户外环境监测系统中，多通道 ADC 可以用于同时采集多个环境参数的模拟信号，例如温度、湿度、光照等。以下是关于多通道 ADC 的一些重要方面：

通道数量：

多通道 ADC 可以具有不同数量的通道，可以是双通道、四通道、八通道或者更多。通道数量决定了 ADC 能够同时采集的模拟信号数量。

采样速率：

ADC 的采样速率决定了它能够在单位时间内转换模拟信号的数量。在户外环境监测系统中，可能需要考虑到不同传感器的采样速率要求，以确保及时准确地采集数据。

分辨率：

ADC 的分辨率决定了它能够将模拟信号转换为数字信号时的精度。较高的分辨率意味着更精确的数据转换，可以提供更准确的环境参数测量。

输入电压范围：

ADC 的输入电压范围决定了它能够接受的模拟信号的电压范围。在设计中需要确保传感器输出的模拟信号在 ADC 的输入电压范围内。

MUX（多路复用器）：

多通道 ADC 可能使用 MUX 来选择要转换的模拟输入信号通道。MUX 允许 ADC 在不同的通道之间切换，并逐个转换每个通道的模拟信号。

DMA（直接存储器访问）：

使用 DMA 可以提高 ADC 数据的传输效率。DMA 可以在 ADC 转换模拟信号时直接将转换后的数字数据传输到存储器，减少了 CPU 的负担。

中断处理：

可能需要使用 ADC 转换完成后的中断来及时处理转换得到的数字数据，以便进一步的处理和应用。

综上所述，多通道 ADC 可以提供同时采集多个环境参数的能力，适用于需要同时监测多个参数的应用场景，如户外环境监测系统。在设计和使用时需要考虑到通道数量、采样速率、分辨率、输入电压范围等因素，以满足系统的要求并确保数据的准确性和可靠性。

DMA

DMA（Direct Memory Access，直接存储器访问）是一种计算机系统中用于高效地在外设和内存之间传输数据的技术。在基于 STM32 的户外环境监测系统中，DMA 可以用于优化数据传输过程，提高系统的性能和效率。以下是关于 DMA 的一些重要方面：

数据传输：

DMA 允许外设（如 ADC、USART、SPI 等）和内存之间直接进行数据传输，无需 CPU 的干预。这样可以减少 CPU 的负担，提高系统的并发性和响应性。

中断处理：

DMA 通常会生成传输完成中断，以通知 CPU 数据传输已经完成。CPU 可以在 DMA 传输完成中断中进行相关的处理，例如处理传输的数据或者触发下一轮传输。

传输模式：

DMA 支持不同的传输模式，包括单次传输、循环传输、自动请求等。可以根据应用的需求选择合适的传输模式。

通道：

DMA 通常具有多个通道，可以同时支持多个外设和内存之间的数据传输。每个通道可以配置不同的传输参数，以满足不同数据传输需求。

优先级：

DMA 通道可以设置优先级，以确定在多个 DMA 请求同时到达时的处理顺序。优先级较高的 DMA 请求会优先得到处理。

流控制：

DMA 通常支持流控制功能，可以通过流控制寄存器配置 DMA 传输的优先级、通道选择等参数，以实现更灵活的数据传输控制。

在基于 STM32 的户外环境监测系统中，DMA 可以与 ADC 模块结合使用，实现快速、高效的模拟数据采集和传输到内存的过程。通过配置 DMA 通道，可以实现 ADC 数据的直接存储到内存中，减少了 CPU 的介入，提高了系统的性能和效率。

系统设计

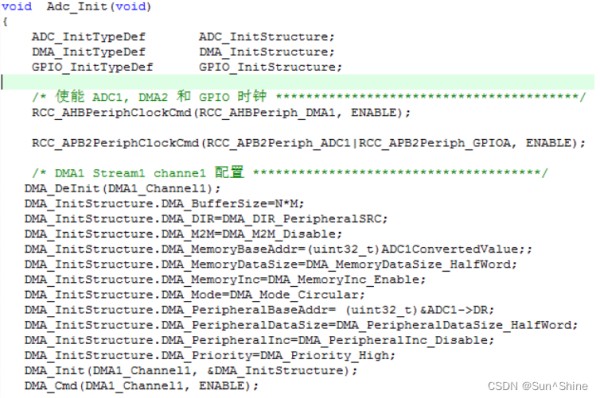

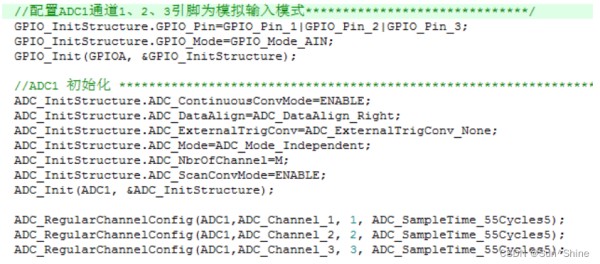

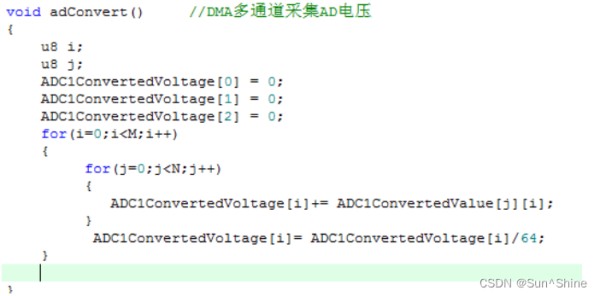

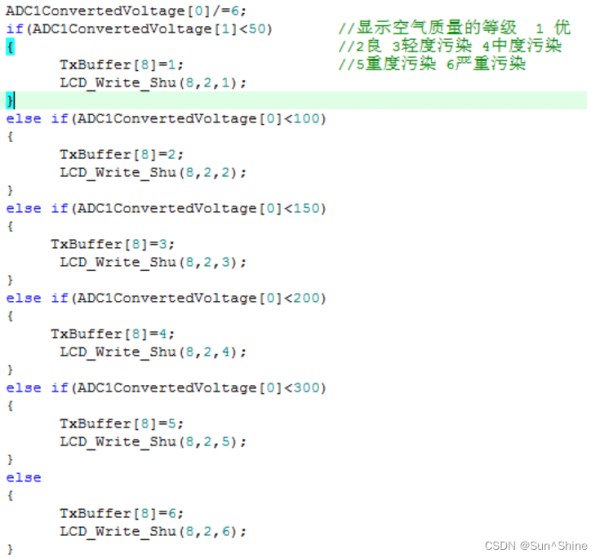

本系统采用DMA采集多通道ADC,DMA就相当与CPU的一个秘书，他的作用就是帮CPU减轻负担的。说的再具体点就是帮CPU来转移数据的。我们都知道，AD每次转换结束后会将转换的结果放到一个固定的寄存器里，以往我们如果想将该寄存器中的值赋给某一变量时会用到赋值语句，如果不用DMA，则赋值语句便要CPU来完成，CPU本来就要忙着处理其他事情，现在还要来解决赋值语句这么简单的问题，会影响CPU效率。所以需要DMA这个秘书来帮他解决这个问题。下图就是初始化DMA和AD来开启多通道ADC:
