基于STM32的智能家居环境监控与控制系统

如何利用智能家居系统监控家中环境 #生活技巧# #居家生活技巧# #电器使用技巧# #智能家居控制技巧#

目录

引言环境准备
2.1 硬件准备
2.2 软件准备智能家居环境监控系统基础
3.1 控制系统架构
3.2 功能描述代码实现：实现智能家居环境监控系统
4.1 数据采集模块
4.2 数据处理与控制逻辑
4.3 通信与网络系统实现
4.4 用户界面与数据可视化应用场景：智能家居优化与节能问题解决方案与优化收尾与总结

1. 引言
随着物联网技术的迅速发展，智能家居成为现代化家庭生活的重要组成部分。通过集成环境监测传感器和家电控制模块，用户能够实时掌握家居环境参数，并对家电进行智能化管理。本设计基于STM32开发了一套智能家居环境监控与控制系统，实现了温湿度监测、光照调节、空气质量检测等功能，并支持通过Wi-Fi实现远程控制。

2. 环境准备
2.1 硬件准备
开发板：STM32F103C8T6或STM32F407开发板
传感器：DHT11温湿度传感器、光敏传感器、MQ-2空气质量传感器
执行器：LED灯、继电器控制模块、蜂鸣器
通信模块：ESP8266 Wi-Fi模块
显示屏：OLED显示屏或LCD屏
按键：用于模式切换与参数设置

2.2 软件准备
集成开发环境：STM32CubeIDE或Keil MDK
调试工具：STM32 ST-LINK Utility或GDB调试器
库和中间件：STM32 HAL库和FreeRTOS（可选）
安装步骤：

下载并安装STM32CubeMX和STM32CubeIDE通过STM32CubeMX配置项目并生成代码安装必要的库和驱动程序

3. 智能家居环境监控系统基础
3.1 控制系统架构
系统由以下模块组成：
数据采集模块：采集温湿度、光照强度、空气质量等参数
数据处理与控制逻辑模块：根据采集数据分析并生成控制信号
通信与网络系统：实现设备与手机APP或服务器的远程通信
显示系统：用于实时显示环境参数及设备状态
用户交互系统：通过按键实现手动设置

3.2 功能描述
系统通过传感器采集环境参数，并通过分析结果实现家电设备的自动控制，如调节灯光亮度、开启通风设备等。同时，系统支持将环境数据上传至云端，实现远程监控与操作。

4. 代码实现：实现智能家居环境监控系统

4.1 数据采集模块

配置DHT11温湿度传感器：
在STM32CubeMX中将GPIO引脚配置为输入模式，连接DHT11的数据引脚。

#include "dht11.h"

float temperature, humidity;

void Read_DHT11(void) {

if (DHT11_Read_Data(&temperature, &humidity) == 0) {

printf("Temp: %.1f°C, Humidity: %.1f%%\n", temperature, humidity);

} else {

printf("Sensor Error\n");

}

}

配置MQ-2空气质量传感器：
在STM32CubeMX中将ADC通道配置为模拟输入，用于读取空气质量传感器输出电压。

#include "stm32f1xx_hal.h"

uint16_t air_quality;

void Read_Air_Quality(void) {

HAL_ADC_Start(&hadc1);

if (HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY) == HAL_OK) {

air_quality = HAL_ADC_GetValue(&hadc1);

}

HAL_ADC_Stop(&hadc1);

printf("Air Quality: %d\n", air_quality);

}

4.2 数据处理与控制逻辑

根据环境数据控制家电设备，如开启风扇、调节灯光等。

void Process_Data(void) {

if (temperature > 28.0 || humidity > 70.0) {

// 开启风扇或通风设备

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);

} else {

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);

}

if (air_quality > 500) {

// 打开报警器

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);

} else {

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);

}

}

4.3 通信与网络系统实现

通过ESP8266模块将数据上传至服务器。

#include "wifi.h"

void Upload_Data(void) {

char buffer[128];

sprintf(buffer, "Temp: %.1f°C, Humidity: %.1f%%, Air Quality: %d", temperature, humidity, air_quality);

WiFi_Send(buffer);

}

4.4 用户界面与数据可视化

使用OLED显示屏显示当前环境参数及设备状态。

#include "oled.h"

void Display_Status(void) {

char buffer[32];

sprintf(buffer, "Temp: %.1f°C", temperature);

OLED_PrintLine(0, buffer);

sprintf(buffer, "Humidity: %.1f%%", humidity);

OLED_PrintLine(1, buffer);

sprintf(buffer, "Air Quality: %d", air_quality);

OLED_PrintLine(2, buffer);

}

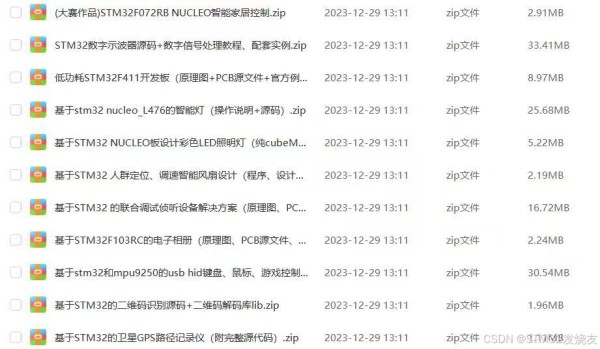

​⬇帮大家整理了单片机的资料
都在主页资源
包括stm32的项目合集【源码+开发文档】
点击下方蓝字即可跳转领取，感谢支持！⬇
点击领取更多嵌入式详细资料
问题讨论，stm32的资料领取可以私信！
​

5. 应用场景：智能家居优化与节能
本系统适用于智能家居的环境监测与优化管理，如室内空气质量控制、温湿度自动调节和家电节能管理。同时可用于工业环境监测，为企业提供高效的环境调控方案。

6. 问题解决方案与优化
传感器数据波动较大：可增加数字滤波算法（如均值滤波或中值滤波）以平滑数据。
Wi-Fi通信中断：优化Wi-Fi模块的重连逻辑，确保网络连接的稳定性。
设备控制滞后：引入实时操作系统（如FreeRTOS）优化任务调度，提升系统响应速度。

7. 收尾与总结
本设计通过STM32开发了一套智能家居环境监控与控制系统，集成了环境数据采集、智能分析、设备控制和远程通信功能。系统运行稳定，功能强大，可广泛应用于家居、工业及公共环境监控领域。未来可进一步优化通信协议，引入AI算法实现更智能化的家居管理。
