一种壁挂式厨房收纳盒的制作方法

壁挂式收纳袋：浴室、厨房等地方挂上壁挂式收纳袋，便于整理小物件。 #生活知识# #家居常识# #储物收纳方法#

本实用新型属于日用百货领域，具体涉及到一种厨房收纳盒。

背景技术：

人们的家庭生活中，厨房里用到的小东西太多，容易在使用后随手放置，导致摆放杂乱，所以需要多层的收纳盒，现在市面是有多层收纳盒，但是存在如下问题，第一、多层的盒子一般较高，容易重心不稳，若固定在墙面，需要在墙面打孔，第二、人们不方便对多层的盒子进行单独的拆卸清理，第三、人们在取用了调料后，容易将调料盒随意放置，很挡地方。

公告号为cn205125554u的中国实用新型公开了一种多功能拉篮，属于厨房用品领域。本实用新型的一种多功能拉篮，包括主体框架，所述的主体框架下部设有用于放置大瓶装厨房用品的置物空间，所述的主体框架上部的一侧设置有刀架和筷子盒，所述的主体框架上部的另一侧设置有呈上下分布的上层收纳盒、中层收纳盒和底层收纳盒。但是该实用新型的收纳盒因为制造误差和安装误差的原因，拉出并不顺畅，容易出现卡滞现象，特别是在厨房做菜等较忙的时候，因为手忙脚乱更易导致收纳盒拉出不畅，不能完全拉出，甚至于卡在滑轨上。

技术实现要素：

本实用新型的目的在于：针对上述提到的现有技术中收纳盒沿滑轨拉出不畅的问题，提供一种壁挂式厨房收纳盒，可以平稳地将收纳盒拉出以及推回原位。

本实用新型采用的技术方案如下：

一种壁挂式厨房收纳盒，包括墙面固定框架，墙面固定框架上设置有至少一个收纳盒安装孔，收纳盒安装孔内安装有收纳盒，收纳盒与收纳盒安装孔相适配，收纳盒可在收纳盒安装孔内沿收纳盒安装孔的轴线往复移动，收纳盒的侧壁上设置有伸缩槽，收纳盒安装孔底壁上铰接有l型曲柄，l型曲柄可在垂直面内绕l型曲柄在收纳盒安装孔上的铰接轴摆动，l型曲柄的顶端可在伸缩槽内沿伸缩槽的轨迹移动。

进一步地，l型曲柄的顶端铰接有滚轮，滚轮与伸缩槽的槽壁连接。

进一步地，收纳盒安装孔的底壁上设置有孔道，孔道内套设有连接轴，两个l型曲柄分别套设在连接轴的两端，l型曲柄可在垂直面上绕铰接轴摆动。

进一步地，伸缩槽包括l型主通道，主通道的长臂段的轴线水平，主通道的短臂段的轴线垂直。

进一步地，收纳盒安装孔的端面上设置有若干个缓冲垫。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，墙面固定框架固定在墙上，同时，墙面固定框架上设置有至少一个收纳盒安装孔，收纳盒安装在收纳盒安装孔内，同时，本实施例的收纳盒均以收纳盒安装孔的端面为基准，即当收纳盒背面与收纳盒安装孔的端面接触时，收纳盒即安装到位。本实用新型的主要部件为l型曲柄和伸缩槽，l型曲柄的底端铰接在收纳盒安装孔的底壁上，l型曲柄的顶端与伸缩槽的槽壁相接触，在l型曲柄绕其在底壁上的铰接点摆动时，l型曲柄的顶端在伸缩槽内移动，同时，l型曲柄迫使收纳盒沿收纳盒安装孔伸出。拉出收纳盒时，收纳盒将带动l型曲柄在伸缩槽内移动，此时，l型曲柄起到了限位的作用，使得收纳盒拉出的轨迹平稳，顺畅，相较于现有技术，本实施例不会出现因为制造误差和安装误差导致收纳盒的实际运动轨迹与墙面固定框架干涉的而导致收纳盒卡住的情况，即拉出收纳盒或者推回收纳盒都很平稳顺畅。

2、本实用新型中，为了避免l型曲柄在伸缩槽内移动时，l型曲柄与伸缩槽的槽壁摩擦受损，在l型曲柄的顶端铰接有滚轮，滚轮与伸缩槽的槽壁连接。

3、本实用新型中示出了一种优选的实施方式，收纳盒安装孔的底壁上设置有孔道，孔道内套设有铰接轴，两个l型曲柄分别套设在铰接轴的两端，l型曲柄可在垂直面上绕铰接轴摆动。两个l型曲柄分别设置在收纳盒的两侧，共同将收纳盒推出或者收回，使得收纳盒受力均匀，移动更加平稳。

4、本实用新型中，伸缩槽包括l型主通道，主通道的长臂段的轴线水平，主通道的短臂段的轴线垂直，为了节省空间，l型曲柄安装在伸缩槽内，即长臂段与l型曲柄相适配，而l型曲柄的顶端滚轮在短臂段内移动，该结构不仅使得收纳盒收回时平稳，安全与收纳盒安装孔的端面贴合，还使得l型曲柄收回时作用的时间更长，也就使得收纳盒收回时平稳。

5、本实用新型中，为了更好地保护收纳盒,收纳盒安装孔的端面上设置有若干个缓冲垫。缓冲垫缓冲吸收收纳盒安装时撞击到收纳盒安装孔的动能。

附图说明

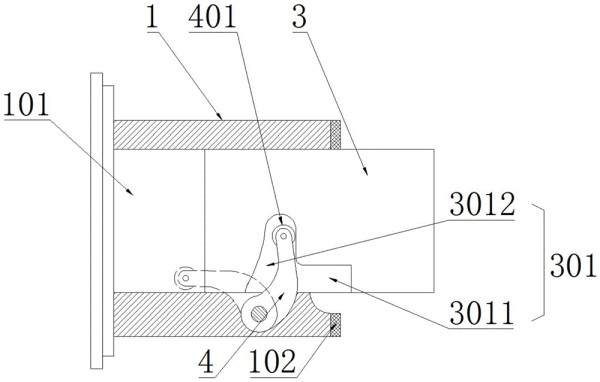

图1为本实用新型的安装示意图；

图中标记：1-墙面固定框架，101-收纳盒安装孔,102-缓冲垫，3-收纳盒，301-伸缩槽，3011-长臂段，3012-短臂段，4-l型曲柄，401-滚轮。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

一种壁挂式厨房收纳盒，包括墙面固定框架1，墙面固定框架1上设置有至少一个收纳盒安装孔101，收纳盒安装孔101内安装有收纳盒，收纳盒与收纳盒安装孔101相适配，收纳盒可在收纳盒安装孔101内沿收纳盒安装孔101的轴线往复移动，收纳盒的侧壁上设置有伸缩槽301，收纳盒安装孔101底壁上铰接有l型曲柄4，l型曲柄4可在垂直面内绕l型曲柄4在收纳盒安装孔101上的铰接轴摆动，l型曲柄4的顶端可在伸缩槽301内沿伸缩槽301的轨迹移动。

进一步地，l型曲柄4的顶端铰接有滚轮401，滚轮401与伸缩槽301的槽壁连接。

进一步地，收纳盒安装孔101的底壁上设置有孔道，孔道内套设有连接轴，两个l型曲柄4分别套设在连接轴的两端，l型曲柄4可在垂直面上绕铰接轴摆动。

进一步地，伸缩槽301包括l型主通道，主通道的长臂段3011的轴线水平，主通道的短臂段3012的轴线垂直。

进一步地，收纳盒安装孔101的端面上设置有若干个缓冲垫102。

实施例1

一种壁挂式厨房收纳盒，包括墙面固定框架1，墙面固定框架1上设置有至少一个收纳盒安装孔101，收纳盒安装孔101内安装有收纳盒，收纳盒与收纳盒安装孔101相适配，收纳盒可在收纳盒安装孔101内沿收纳盒安装孔101的轴线往复移动，收纳盒的侧壁上设置有伸缩槽301，收纳盒安装孔101底壁上铰接有l型曲柄4，l型曲柄4可在垂直面内绕l型曲柄4在收纳盒安装孔101上的铰接轴摆动，l型曲柄4的顶端可在伸缩槽301内沿伸缩槽301的轨迹移动。

本实施例中，墙面固定框架1固定在墙上，同时，墙面固定框架1上设置有至少一个收纳盒安装孔101，收纳盒3安装在收纳盒安装孔101内，同时，本实施例的收纳盒均以收纳盒安装孔101的端面为基准，即当收纳盒3背面与收纳盒安装孔101的端面接触时，收纳盒即安装到位。本实用新型的主要部件为l型曲柄4和伸缩槽301，l型曲柄4的底端铰接在收纳盒安装孔101的底壁上，l型曲柄4的顶端与伸缩槽301的槽壁相接触，在l型曲柄4绕其在底壁上的铰接点摆动时，l型曲柄4的顶端在伸缩槽301内移动，同时，l型曲柄4迫使收纳盒3沿收纳盒安装孔101伸出。拉出收纳盒3时，收纳盒3将带动l型曲柄4在伸缩槽301内移动，此时，l型曲柄4起到了限位的作用，使得收纳盒拉出的轨迹平稳，顺畅，相较于现有技术，本实施例不会出现因为制造误差和安装误差导致收纳盒的实际运动轨迹与墙面固定框架1干涉的而导致收纳盒卡住的情况，即拉出收纳盒或者推回收纳盒都很平稳顺畅。

实施例2

在实施例1的基础上，为了避免l型曲柄4在伸缩槽301内移动时，l型曲柄4与伸缩槽301的槽壁摩擦受损，l型曲柄4的顶端铰接有滚轮401，滚轮401与伸缩槽301的槽壁连接。

实施例3

在实施例2的基础上，收纳盒安装孔101的底壁上设置有孔道，孔道内套设有铰接轴，两个l型曲柄4分别套设在铰接轴的两端，l型曲柄4可在垂直面上绕铰接轴摆动。两个l型曲柄4分别设置在收纳盒3的两侧，共同将收纳盒3推出或者收回，使得收纳盒3受力均匀，移动更加平稳。

实施例4

在实施例1的基础上，伸缩槽301包括l型主通道，主通道的长臂段3011的轴线水平，主通道的短臂段3012的轴线垂直。

为了节省空间，为了节省空间，l型曲柄安装在伸缩槽301内，即长臂段3011与l型曲柄4相适配，而l型曲柄4的顶端滚轮在短臂段内移动，该结构不仅使得收纳盒收回时平稳，安全与收纳盒安装孔的端面贴合，还使得l型曲柄4收回时作用的时间更长，也就使得收纳盒收回时平稳。

实施例5

在实施例1的基础上，为了更好地保护收纳盒3,收纳盒安装孔101的端面上设置有若干个缓冲垫102。缓冲垫102缓冲吸收收纳盒安装时撞击到收纳盒安装孔101的动能。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
