本实用新型涉及一种垃圾桶，特别是一种能储存垃圾袋的垃圾桶。

背景技术：

垃圾桶作为存放垃圾的装置，在家里、宾馆、酒店、餐厅和其他公共场中非常常见。通常人们都会在垃圾桶内先撑开一个垃圾袋，一些垃圾被扔到垃圾袋内，一方面，垃圾袋可避免垃圾污水到处流，腐蚀或弄脏垃圾桶，另一方面当垃圾装满后，人们可以直接提起垃圾袋并封住开口，扔到垃圾集中站中，防止在提着垃圾走动的过程中臭味逸散或者轻的头发等飘出来，把地面弄脏。然后，给垃圾桶更换一个新的垃圾袋，撑开放置到垃圾桶内。

但是，当人们取走一个装满垃圾的垃圾袋后，会因为遗忘等原因，不能及时地找到新的垃圾袋更换。我们经常有这样的生活体验，当垃圾桶内的垃圾袋被人提走之后，而手里正有需要扔掉的东西，当看到垃圾桶内未套上新的垃圾袋之时，而决定暂时放弃这个丢弃垃圾的动作，造成许多不便。

为解决这个问题，市面上已有一些可以存放垃圾袋的垃圾桶出售。将垃圾袋存放于垃圾桶，在更换时可以就地取用。例如有一种在垃圾桶盖顶部形成一个凹槽，构成一个垃圾袋存放室，凹槽设有可翻开或扣合的盖子。这种将垃圾袋存放室设置于垃圾桶盖的方式虽然可行，但是对于弹盖型的垃圾桶来说，由于垃圾桶盖储存了垃圾袋，因此弹起时扭力弹簧负荷较大，使弹盖使用一段时间之后就不能再很好地弹起。因此，现有设计仍存改进空间。

技术实现要素：

本实用新型的目的是提供一种能储存垃圾袋的垃圾桶，在需要更换新的垃圾袋时，可以就地取用，十分方便；提高清洁人员的工作效率。

本实用新型所采取的技术方案包括：

一种能储存垃圾袋的垃圾桶，其包括：

一个用于容纳垃圾的桶体，

其中在所述桶体底部设有一个容纳垃圾袋的盒体，所述盒体设有供垃圾袋抽出的一个抽取口，所述抽取口朝向所述桶体内侧；所述盒体包括两部分，即一个固定部和一个拆卸部，所述拆卸部与所述固定部对应组合在一起形成所述盒体；所述固定部包括自所述桶体的外底部向桶体内部空间内凹形成的一个凹槽，所述凹槽设有所述抽取口，所述凹槽与所述桶体内部空间通过所述抽取口连通；所述拆卸部是一个从所述桶体外底部对应结合于所述凹槽的盖子或半盒。

该盒体内既可存放连卷垃圾袋也可存放套叠的抽取式垃圾袋。其中，连卷垃圾袋是呈卷状且两个相邻垃圾袋之间以撕开线连接，其形态类似卷纸或超市的一次性卷状塑料袋。套叠的抽取式垃圾袋类似抽取式纸巾：一个垃圾袋的末端与另一个垃圾的首端部分卷叠在一起，当抽出一个垃圾袋后，另一个垃圾袋的首端就出现的抽取口处。

根据本实用新型的一个实施例，所述盒体内设有一个轴，所述垃圾袋为连卷垃圾袋，所述连卷垃圾袋以其轴心穿套设在所述轴上。

所述轴既可以是固定轴也可以转动轴，都不妨碍从抽取口拉出时使连卷垃圾袋转动并释放垃圾袋。

根据本实用新型的一个实施例，所述拆卸部为一个半盒，所述半盒的外径小于所述凹槽的内径；其中

所述半盒的侧壁上设有至少一个楔形凸起，所述凹槽内壁设有供所述楔形凸起卡合的开孔，或者

所述凹槽的内壁设有至少一个楔形凸起，而所述半盒的侧壁上设有供所述楔形凸起卡合的开孔。

根据本实用新型的一个实施例，所述桶体顶部结合一个弹盖。

根据本实用新型的一个实施例，所述盒体上方设有一个分隔板，所述分隔板将所述桶体内空间分隔为垃圾盛放区和垃圾袋储存区。这一个分隔板的好处是保证垃圾桶底部能够尽可能平整，同时还能防止垃圾桶桶体内的垃圾扎破垃圾袋，使一些垃圾、脏水或油污渗出垃圾袋而污染了储存于桶体底部盒体内的垃圾袋。

本实用新型的技术效果在于：

本实用新型的能储存垃圾袋的垃圾桶具有存放垃圾袋的功能，使用者可在更换垃圾袋时，将旧垃圾袋提出垃圾桶后即可顺手从桶体底部抽出一个新垃圾袋，套设在垃圾桶的桶体中，就完成垃圾袋的更换，因而十分方便实用，避免因找不到垃圾袋而不能立即更换的情形。此外，所述盒体的抽取口朝向垃圾桶的桶体内侧，因此只需要伸手拉出新的垃圾袋即可；相较于从桶体的外侧底部倒立垃圾桶抽取垃圾袋，显得更加方便实用。

附图说明

通过结合附图考虑以下对本实用新型的优选实施例的详细说明，本实用新型的各种目标、特征和优点将变得更加显而易见。

图1为本实用新型的整体示意图。

图2为本实用新型的实施例一的结构示意图。

图3为本实用新型的实施例二的结构示意图。

图4为本实用新型的垃圾桶盖子的结构示意图。

具体实施方式

如图1所示，为本实用新型的整体示意图，一个垃圾桶1，其包括桶体 10，在桶体10内侧底部设有一个盒体11，该盒体11用于存放多个垃圾袋。盒体11设有供垃圾袋抽出的一个抽取口111，所述抽取口111朝向所述桶体内侧。

该盒体11内既可存放连卷垃圾袋也可存放套叠的抽取式垃圾袋。其中，连卷垃圾袋是呈卷状且两个相邻垃圾袋之间以撕开线连接，其形态类似卷纸或超市的一次性卷状塑料袋。套叠的抽取式垃圾袋类似抽取式纸巾：一个垃圾袋的末端与另一个垃圾的首端部分卷叠在一起，当抽出一个垃圾袋后，另一个垃圾袋的首端就出现的抽取口111处。

为方便存放连卷垃圾袋，该盒体11内可以设有一个轴，该轴可为转动轴也可为固定轴，或者所述盒体11内根本不设置轴。由于抽取口111比较小，为一个狭窄的长形开口，因而，即使该盒体11内不设置轴，也可存放连卷垃圾袋并从该抽取口11处逐段抽出。

盒体11包括两个部分，即一个固定部和一个拆卸部，所述拆卸部与所述固定部对应组合在一起形成所述盒体11；该固定部成型于所述桶体10，该拆卸部可自所述固定部拆离，如此便可放入连卷或套叠的抽取式垃圾袋。为了简化结构，且由于垃圾桶通常都是采用塑料材质，塑料具有一定的弹性，因而，优选的，所述拆卸部与所述固定部通过弹性卡扣方式结合在一起。

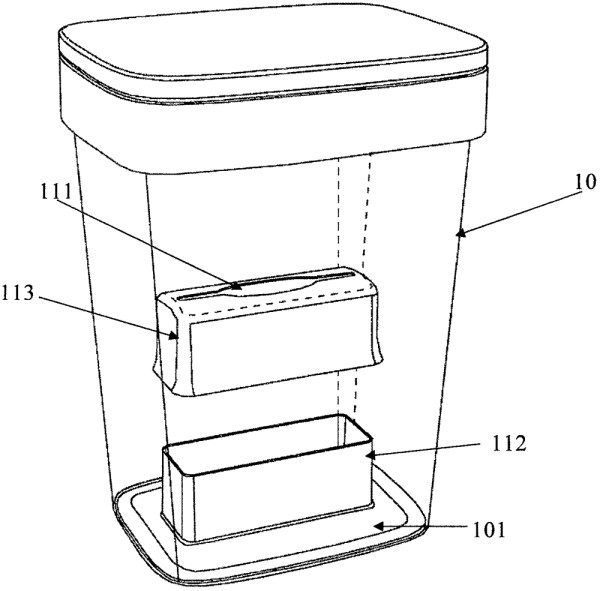

基于本实用新型的结构构思，参见本实用新型的图2所示的实施例一：

桶体10的内底部101向桶体10内部空间凸起形成一个环墙112，环墙 112中间为容纳垃圾的容纳腔，环墙112构成盒体11的固定部；拆卸部实施为一个设有所述抽取口111的半盒113，所述半盒113对应覆盖在所述环墙 112的顶部和外侧。其中，半盒113的外径大于环墙112的外径，二者通过弹性卡扣方式结合固定，组成一盒体11。具体地，例如，可在所述半盒113 的内壁设置至少一个凸条，所述环墙112的外侧壁设有至少一个供所述凸条卡入的凹陷部，或者反过来，凸条设于环墙112的外侧壁，而凹陷部设于半盒113的内侧壁。在需要存放新的垃圾袋时，可先将半盒113拿起，放入新的连卷垃圾袋后，再将半盒113盖到环墙112上就完成了。

其中，所述拆卸部也可以设为一个具有所述抽取口111的盖子，只要该盖子可以覆盖所述环墙112的顶部，使环墙112内定义出一个垃圾袋容纳腔即可。

对于实施例一的另一个变形是，半盒113的外径略小于环墙112的内径，即半盒113嵌入到环墙112中间，构成一个容纳垃圾袋的盒体11。但此种结构，半盒113不易于从环墙112中取出，在放入新连卷垃圾袋时也显得不便，且在半盒113的外壁与环墙112内壁之间形成的细小缝隙容易藏垃圾，故，本实施例优选是半盒113覆盖于环墙112外部的结构。

此外，垃圾桶1除了桶体10、桶体10底部的盒体11之外，还包括一个弹盖12。弹盖12的结构为常见结构，也可为图3所示的结构。弹盖12包括一个盖圈121和盖板122，盖圈121安装在桶体10的顶部边缘，可以夹住垃圾袋口。盖板122的一侧与盖圈121枢接，且在盖板122的该侧与盖圈121 之间设置一个扭力弹簧。盖板122远离枢接位置的另一侧设有一个卡接件 1221，该盖圈121对应具有一个孔1211，该卡接件1221卡接在该孔1211 内，卡接件1221的外端经按压后发生移位，与孔1211分离，盖板122在扭力弹簧的作用下弹起。

基于本实用新型的结构构思，参见本实用新型的图4所示的实施例二：

固定部实施为自桶体10的外底部102向桶体10的内部空间内凹形成的一个凹槽112’，凹槽112’设有抽取口111，凹槽112’与桶体10的内部空间通过所述抽取口111连通；此时拆卸部是一个从所述桶体10的外底部 102对应结合于所述凹槽112’的半盒113’。半盒113’的外径小于所述凹槽112’的内径。如图4所示，半盒113’的侧壁上设有至少一个楔形凸起 1131’，凹槽112’内壁设有供所述楔形凸起1131’卡合的开孔1121’，或者楔形凸起1131’设于凹槽112’的内侧壁，而开孔1121’设于半盒113’的外侧壁。其中，拆卸部也可仅实施为一个盖子，只要该盖子可以覆盖所述凹槽112’的外部开口，使凹槽112’定义出一个垃圾袋容纳腔即可。在需要存放新的垃圾袋时，可先将半盒113’拿起，放入新的连卷垃圾袋后，再将半盒113嵌入到凹槽112’上就完成了。

为了进一步地保证垃圾桶底部能够尽可能平整，防止垃圾桶桶体内的垃圾扎破垃圾袋，脏水或油污渗出而污染了储存于桶体底部盒体内的垃圾袋，本实用新型的再一个实施例中，在盒体11上方设有一个分隔板(未绘示)，所述分隔板将所述桶体10的内空间分隔为垃圾盛放区和垃圾袋储存区。

现在将参考附图更全面地描述示例实施方式。然而，示例实施方式能够以多种形式实施，且不应被理解为限于在此阐述的实施方式；相反，提供这些实施方式使得本实用新型将全面和完整，并将示例实施方式的构思全面地传达给本领域的技术人员。图中相同的附图标记表示相同或类似的结构，因而将省略它们的详细描述。
