一种壁挂式除臭鞋柜装置的制作方法

鞋柜上方装壁挂式衣架 #生活技巧# #家居布置技巧# #家居改造小妙招#

本实用新型涉及鞋柜技术领域，具体为一种壁挂式除臭鞋柜装置。

背景技术：

鞋柜是必不可少的家居用品，鞋柜是一种用来放置闲置鞋子的柜子。随着社会的进步和人类生活水平的不断提高，从早期的木鞋柜演变成现在多种款式和制材的鞋柜，比如现今的木质鞋柜、电子鞋柜和消毒鞋柜等，其功能和款式也各不相同。传统的鞋柜大多只能用来放置鞋子，没有其他的功能，夏季来临时，人们将鞋子放置在鞋架上时，臭气会挥发出来，将室内的空气污染，而且柜子内阴暗潮湿会导致鞋子发霉，细菌滋长也快，而且落地式鞋柜下部空间将被浪费，造成了资源的浪费。

技术实现要素：

（一）解决的技术问题：针对现有技术的不足，本实用新型提供了一种壁挂式除臭鞋柜装置，解决了现有的鞋柜不能除臭除湿杀菌，不能智能控制鞋柜，并且没有挂吊装置，占用房屋的空间等问题。

（二）技术方案：为实现以上目的，本实用新型通过以下技术方案予以实现：一种壁挂式除臭鞋柜装置，包括柜身，所述柜身内部从上至下均匀设置有3对平行的储物柜，所述储物柜的外表面设置有把手，所述柜身靠近储物柜内壁的一侧设置有密封吸条，所述储物柜内部拐角处依次固定连接有臭氧发生器、温度传感器、湿度传感器和气体传感器，所述储物柜的内部顶端固定连接有紫外线消毒灯，所述储物柜的底部内表面设置有吸附炭板，所述储物柜的内部左端固定连接有烘干器，所述柜身中部设置有风机，所述风机的进风口连接有进风管，所述柜身的两侧设置有出风管，所述柜身背部设置有暗钉悬挂机构，所述柜身的底部固定连接有挂杆，所述挂杆下端设置有挂钩，所述柜身靠近挂杆的一端内部从左至右分别为设置有储能元件、中央控制器和定时器。

优选的，所述出风管和进风管靠近外部的一端均设置有过滤装置，并且所述进风管远离过滤装置的一端与风机固定连接，所述出风管远离过滤装置的一端均与储物柜连通。

优选的，所述柜身的左右两侧储物柜的内部结构均对称设置，所述储物柜的出风口同样对称设置。

优选的，所述密封吸条靠近柜身的一侧固定连接有压力传感器，所述柜身顶端内部设置有蜂鸣器和控制芯片，所述压力传感器、蜂鸣器和控制芯片之间电连接。

优选的，所述柜身的右侧固定连接有控制面板，所述控制面板包括除臭开关、杀菌开关和换气开关。

优选的，所述柜身后部开设有线路通槽。

（三）有益效果：本实用新型提供了一种壁挂式除臭鞋柜装置。具备以下有益效果：

（1）、该壁挂式除臭鞋柜装置，通过紫外线消毒灯、吸附炭板、臭氧发生器、风机和过滤装置的设置，达到了对鞋柜内部及鞋子进行除臭除湿杀菌处理的目的，改善了室内环境；

（2）、该壁挂式除臭鞋柜装置，通过气体传感器、温度传感器和湿度传感器的设置，通过中央控制器的控制，达到了对储物柜内的空间进行智能操作控制的目的；

（3）、该壁挂式除臭鞋柜装置，通过密封吸条、压力传感器、蜂鸣器和控制芯片的配合处理，解决了储物柜门忘关异味、臭氧等泄露的问题。

附图说明

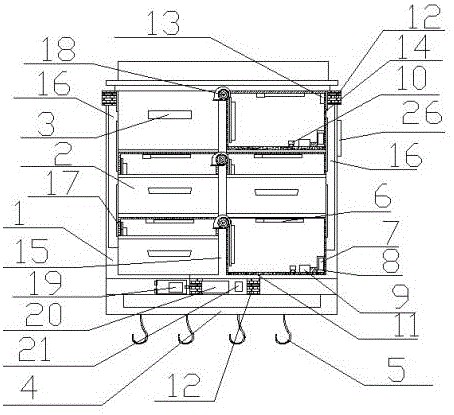

图1为本实用新型主视结构示意图；

图2为本实用新型剖视结构示意图；

图3为本实用新型侧视结构示意图。

图中：1柜身、2储物柜、3把手、4挂杆、5挂钩、6紫外线消毒灯、7臭氧发生器、8温度传感器、9湿度传感器、10气体传感器、11吸附炭板、12过滤装置、13暗钉悬挂机构、14密封吸条、15进风管、16出风管、17烘干器、18风机、19储能元件、20中央控制器、21定时器、22出风口、23压力传感器、24蜂鸣器、25线路通槽、26控制面板、261除臭开关、262杀菌开关、263换气开关、27控制芯片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种壁挂式除臭鞋柜装置，包括柜身1，柜身1内部从上至下均匀设置有3对平行的储物柜2，储物柜2的外表面设置有把手3，柜身1靠近储物柜2内壁的一侧设置有密封吸条14，密封吸条14靠近柜身1的一侧固定连接有压力传感器23，柜身1顶端内部设置有蜂鸣器24和控制芯片27，压力传感器23、蜂鸣器24和控制芯片27之间电连接。储物柜2内部拐角处依次固定连接有臭氧发生器7、温度传感器8、湿度传感器9和气体传感器10，储物柜2的内部顶端固定连接有紫外线消毒灯6，储物柜2的底部内表面设置有吸附炭板11，储物柜2的内部左端固定连接有烘干器17，柜身1中部设置有风机18，风机18的进风口连接有进风管15，柜身1的两侧设置有出风管16，出风管16和进风管15靠近外部的一端均设置有过滤装置12，并且进风管15远离过滤装置12的一端与风机18固定连接，出风管16远离过滤装置12的一端均与储物柜2连通，柜身1的左右两侧储物柜2的内部结构均对称设置，储物柜2的出风口22同样对称设置，柜身1背部设置有暗钉悬挂机构13。柜身1的底部固定连接有挂杆4，挂杆4下端设置有挂钩5，柜身1靠近挂杆4的一端内部从左至右分别设置有储能元件19、中央控制器20和定时器21，柜身1的右侧固定连接有控制面板26，控制面板26包括除臭开关261、杀菌开关262和换气开关263，柜身1后部开设有线路通槽25。

使用时，当使用者将鞋子放入储物柜2，柜门将通过密封吸条14密封柜体，如果柜门未关紧，密封吸条14上的压力传感器23用于检测压力信号，当控制芯片27获取压力信号的时间超过定时器21的设定值，蜂鸣器24将进行报警处理，当储物柜2内的气体传感器10检测到气体浓度大于设定值，中央控制器10将打开臭氧发生器7，对储物柜2内空气进行除臭处理，湿度传感器9将对柜内的湿度进行检测，并且通过中央控制器20做出动作，当湿度超过设定值，烘干机17将自动打开，温度传感器8会对储物柜2内的温度进行实时采集，中央控制器20将会对控制烘干机17的启停做出自动控制，紫外线消毒灯6在储物柜2内存放鞋子后自行打开并消毒，当需要换气时，按下换气开关263，风机18将开始运转，将储物柜2内浑浊的气体通过出风管16经过滤装置12排出到外界，同时吸附炭板11也将对空气进行净化，柜身1下方的挂杆4和挂钩5可用于他用，当需要手动处理时，也可通过控制控制面板26的除臭开关261和杀菌开关262来控制鞋柜。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
